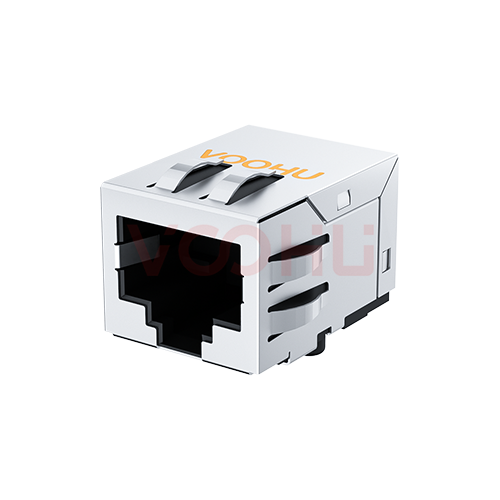

SYT111B002HWA7S 90° seitlicher Einschub 1*1 Lasche nach unten 10/100M DIP RJ45

VOOHU Electronics verfügt über die Zertifizierung des internationalen Qualitätsmanagementsystems ISO 9001:2015, die Umweltzertifizierung ISO 14001:2015, die RoHS-Umweltzertifizierung, die REACH-Zertifizierung und die CE-Zertifizierung.

Auf der offiziellen Website von VOOHU können Sie Produkte schnell online über Produktkategorien oder Parameterfilter (wie Datenrate, Pakettyp, Betriebstemperatur, Strom usw.) auswählen. Besuchen Sie auch die „Lösung"-Seite, um empfohlene Lösungen anzuzeigen, die Ihren Anforderungen entsprechen. Für weitere Unterstützung können Sie sich direkt an das technische Support-Team wenden und Ihr Anwendungsszenario angeben – wir werden Ihnen genau die optimale Lösung empfehlen.

Die Dicke der Vergoldung wirkt sich direkt auf den Kontaktwiderstand und die Lebensdauer aus. Die handelsübliche RJ45-Beschichtung beträgt typischerweise 3-6 μin und eignet sich für allgemeine Büroumgebungen. Es wird eine Industriequalität von ≥15 μin empfohlen, um Oxidation und Passungsrost wirksam zu widerstehen. Eine zu dünne Beschichtung führt dazu, dass der Kontaktwiderstand steigt und die Bitfehlerrate des Signals nach längerem Gebrauch zunimmt. Die Standard-RJ45-Serie von VOOHU hat eine Kontaktvergoldung von ≥15 μin und eine Stecklebensdauer von ≥750 Zyklen.

Dies kann einfach anhand von drei Aspekten beurteilt werden: Überprüfen Sie zunächst visuell, ob das Gehäuse keine Risse oder Grate aufweist, die Goldstifte gleichmäßig plattiert sind und keine Oxidation/Verfärbung aufweisen und dass die Abschirmhülle ≥0,2 mm dick ist. Zweitens überprüfen Sie mit einem Multimeter, ob der Kontaktwiderstand zwischen den Kontakten in der Größenordnung von mehreren zehn mΩ liegt und der Isolationswiderstand ≥1000 MΩ beträgt. Drittens sollte beim Zusammenstecken ein deutliches „Klick“-Verriegelungsgeräusch zu hören sein und beim Wackeln nach dem Einsetzen kein Lockersein auftreten. In industriellen Umgebungen wird eine zusätzliche Spannungsprüfung empfohlen: kein Durchschlag bei 1000 VAC/60 s zwischen benachbarten Klemmen.

Dies hängt hauptsächlich von der elektromagnetischen Störintensität der Anwendungsumgebung ab. Ungeschirmtes RJ45 eignet sich für Büronetzwerke und gewöhnliche Innengeräte – kostengünstig und flexibel zu verkabeln. Der geschirmte RJ45 eignet sich für Umgebungen mit starken EMI/RFI-Störungen wie Industriewerkstätten, medizinische Geräte und Außenschränke. Um wirksam zu sein, sind eine abgeschirmte Verkabelung und eine ordnungsgemäße Erdung erforderlich. Beachten Sie, dass die Abschirmung über die gesamte Verbindung hinweg einheitlich sein muss – Stecker, Kabel und Geräteende müssen alle geerdet sein, andernfalls wird die Abschirmungsschicht stattdessen zu einer Antenne.

Verwenden Sie ein Multimeter, um den Gleichstromwiderstand zwischen jedem Aderpaar auf der Primärseite (RJ45-Pin-Seite) zu messen. Normalerweise sollte er innerhalb weniger Ohm liegen und die vier Paare sollten einen ungefähr symmetrischen Widerstand haben. Bei Unterbrechung oder Kurzschluss ist der Transformator beschädigt. Der Widerstand der Sekundärseite (PHY-Seite) beträgt typischerweise einige zehn bis Hunderte von Ohm. Sie können auch ein Oszilloskop verwenden, um die Differenzsignalamplitude zu beobachten, die normalerweise etwa ±1 V betragen sollte; Wenn die Amplitude stark gedämpft ist, kann es zu einer Kernsättigung oder einem Windungskurzschluss des internen Transformators kommen.

Die Engpässe liegen vor allem in drei Bereichen:

1. Pin-zu-Pin-Übersprechen innerhalb des Steckers (NEXT/FEXT). Die 8 Kontakte eines herkömmlichen RJ45 sind eng angeordnet und die Kopplung zwischen den Randstiftpaaren (1-2, 7-8) und den Mittelpaaren (3-6, 4-5) verschlechtert sich bei hohen Frequenzen stark.

2. Intra-Paar-Skew. Die ungleichen Längen der internen RJ45-Pins führen dazu, dass die beiden Signalpfade innerhalb eines Differenzpaars inkonsistente Verzögerungen aufweisen.

3. Impedanzdiskontinuitäten – der Übergangsbereich von den Anschlussstiften zu den Leiterplattenpads ist der Ort, an dem sich die Impedanz am abruptesten ändert.

PCB-Kompensationsmaßnahmen: Halten Sie den Intra-Paar-Längenfehler innerhalb von 5 mil und kompensieren Sie umgekehrt auf der PCB den durch ungleiche Steckerstiftlängen verursachten Versatz; Erstellen Sie einen sich verjüngenden Impedanzübergang an der Stelle, an der die Pads in die Differenzleiterbahnen eintreten, und steuern Sie die Differenzimpedanz von 100 Ω innerhalb von ±10 %. und verwenden Sie Referenzebenenausschnitte oder Schlitze im Leiterplattenstapel unterhalb des Steckverbinders, um Übersprechen zwischen benachbarten Anschlüssen zu reduzieren. Der CAT6A RJ45 von VOOHU verfügt intern über eine interne Isolationsabschirmung zwischen den Pins, sodass NEXT bei 500 MHz unter -40 dB bleibt.

Die LED-Farbschaltfunktion einer RJ45-Schnittstelle wird hauptsächlich durch die elektronische Schaltkommutationsfunktion des PHY-Chips (Physical-Layer-Chip) erreicht. Die Logik ist wie folgt: Als Kern, der Netzwerksignale verarbeitet, verfügt der PHY-Chip normalerweise über einen eingebauten Steuerschaltkreis und ein elektronisches Schaltmodul für die LED-Anzeigen. Wenn die LED-Farbe umgeschaltet werden muss (z. B. Wechsel zwischen Rot/Grün/Gelb basierend auf der Netzwerkgeschwindigkeit oder dem Verbindungsstatus), gibt der PHY-Chip verschiedene Steuersignale aus, um die internen elektronischen Schalter anzusteuern und den LED-Strompfad zu ändern – zum Beispiel um die Versorgungsschleife verschiedenfarbiger LED-Perlen umzuschalten oder die Stromrichtung einer einzelnen Perle (z. B. einer zweifarbigen LED) anzupassen – und so eine automatische oder bedarfsgesteuerte Umschaltung der LED-Farbe zu erreichen, ohne komplexe externe mechanische Schalter oder Steuerschaltungen hinzuzufügen.
