有关SFP笼及其配件的几件事

1。SFPCage家族

• •
  • SFP系列
    ·支持高达5Gbps的数据速率
    ·20 -位PT（可插入的收发器）连接器
    ·单-端口，多-端口和堆叠的笼子可用
    ·堆叠端口的标准和低-配置文件选项
    ·EMI弹片或光指南选项
•
  •
  • SFP+系列
    •支持高达10 Gbps的数据速率
    •20 -位置PT连接器
    •EMI弹簧或垫圈，轻轨和散热器选择
    •连接器和电缆组件与SFP向后兼容
• •
•

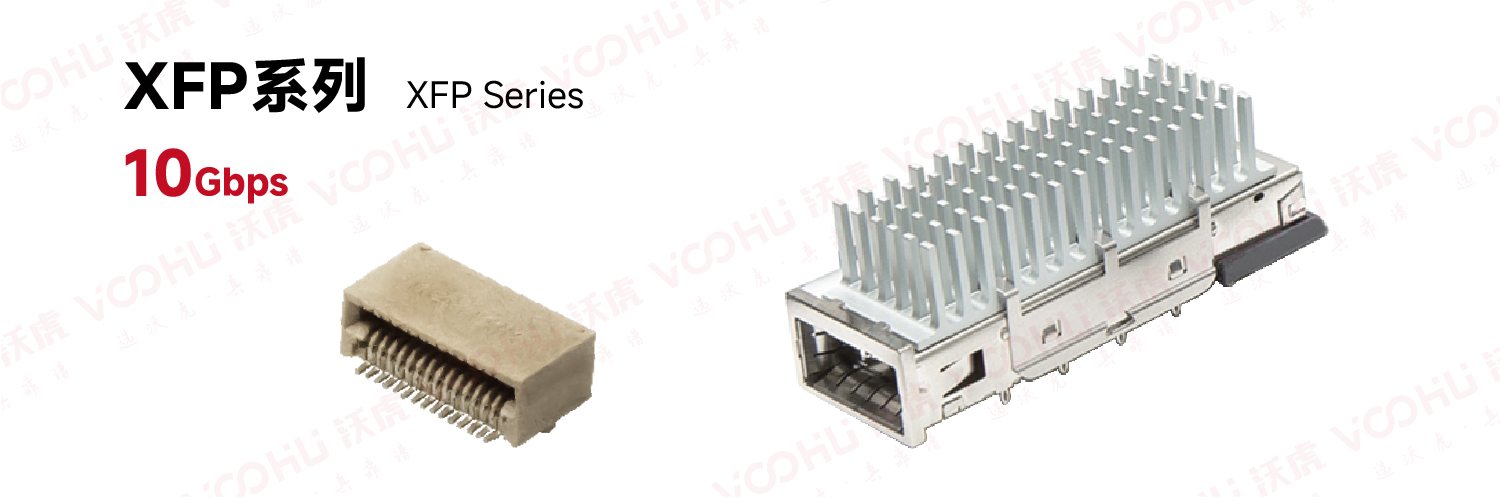

  • ③XFP系列
    •最多支持10克bps sonet/SDH
    •30 -位SMT连接器
    •EMI弹片或垫圈，散热器选择
    •专为长时间传输而设计，最多支撑100公里
•
  •
  • ④SFP28系列
    •支持高达25Gbps nrz和50Gbps PAM4的数据速率
    •20 -位PT连接器
    •EMI弹片或垫圈，光导向和散热器选择
    •连接器和1XN笼与SFP+兼容
•
• ⑤QSFP/QSFP+系列
  •支持高达40 Gbps的数据速率，每个通道10 Gbps
  •四-频道软件包，是传统SFP端口密度的3倍
  •38 -位置SMT连接器
  •在- ty - type和back -面板笼选项中可用

•
• ⑥MinisasHD系列
  •符合SFF - 8644和SAS 2.1 / 3.0标准
  •改进的电缆锁设计
  •可扩展的4倍和8x电缆插头配置
  •26、28和30AWG散装电缆

• ⑦QSFP28/56系列
  •支持超过100 Gbps的数据速率，每个通道28 Gbps
  •新连接器设计提供了出色的信号完整性
  •按- Fit Pin布局支持Belly - -腹部应用
  •分享与QSFP+软件包相同的配合接口
  •提供1倍，2xn的笼子结构

• ⑧QSFP- DD系列
  •与当前1xN QSFP28相同的面板密度
  •1x1、1x2、1x3、1x4、1x5和1x6笼子结构可用
  •笼子结构与腹部兼容- -腹部结构
  •连接器采用传统4 -行SMT结构
  •56G QSFP - DD笼结构与QSFP - DD 112G连接器直接兼容
  •可用多个散热器和轻型管选项
  •基于标准PCIE，SAN和NET散热器或根据客户需求进行定制的高度定制
  •可用的1、2和4轻型管配置

•
• ⑨OSFP系列
  •支持高达800 Gbps的数据速率
  •极好的散热和信号完整性
  •高端口密度

• ---

• 2。SFP照明指南列的功能和位置
  1。光指南列的核心功能和实施原理
  状态指示光传输：

  光导列的核心功能是指导设备PCB板上焊接到设备面板或接口外部的LED指示灯发出的光，通过物理传输路径形成可见的状态指示（例如链接连接状态，数据传输活动等）

  光传输机制：基于总内部反射（TIR）的原理，将光传输到出口端，在光导柱内多次反射后，损失较低。光导柱的入口需要与LED灯-发射表面进行精确匹配，以最大化光耦合效率（理想的效率可以达到92％以上），并且出口端是散射以在广泛的视野中实现均匀的光发射。

  弹性接触保护设计：

  为了解决由PCB焊接LED高度不一致引起的挤压损伤问题，光导柱采用弯曲结构与LED灯珠而不是刚性碰撞形成弹性接触，以免由于机械应力而导致LED失败。

  与底座上的限制凸形柱配合，进一步限制了光导柱的位移范围，以确保弹性接触的稳定性。

  2。灯光柱结构设计特征

  模块化集成和安装优化：

  快速插入光导柱并通过定位柱和插槽结构（例如底座上的插槽和灯光导柱的定位柱）固定，从而简化了组装过程。一些设计还引入了灯导向座椅（位于横向隔板之间）以增强末端定位。

  拆分设计：光导柱盖组件（例如VOOHU WHSFP系列）与SFP笼子分开包装，从而使笼子首先被压接到PCB，然后安装灯光柱盖，以避免组装干扰并支持后来的维护。

  兼容性和形态适应性：

  光导柱可以设计为圆柱，正方形，圆锥形或自定义形状（例如箭头，星形），以满足不同设备的指示和识别要求。

  拐角需要圆形（半径≥0.5mm），以避免以尖锐的角度逸出光。

  支持背面/侧面安装，适应PCB布局灵活性，并避免信号线。

  3。轻导柱位置

  1。单-端口和多-端口灯导向列安装和位置

2。堆叠的笼子光导柱位置

• 3。可选产品的规格
  1。1XN机械选项

挡板安装配件
•后挡板笼使用垫圈安装在笼子或挡板金属上的垫圈
•EMI弹片和垫片类型产品使用相同的PCB足迹和挡板切口
•VOOHU提供低插入力EMI弹片以帮助组装高密度产品



散热器配件
•VOOHU提供SAN，LAN和网络高度散热器
•可以根据客户需求提供定制的散热器
•高度是指根据PCB表面测量的组件的最大高度




光导件配件
•VOOHU为每个端口提供0、1、2或4个轻度指南，以供客户选择（2倍系列轻指南为0、2、4配置）
•标准轻型指南旨在支撑最大高度1.00mm的LED
•用托盘运送轻型导线以防止光学串扰




EON配件
•后销用于改善EMI接地和与PCB的笼子连接的牢固性。
•可以根据客户的设计自由选择后部EON的选择

2。2*n机械选项


挡板安装
•安装了EMI弹片或EMI垫圈的笼子组件
•可根据要求可用的自定义垫圈选项




光导件配件
•VOOHU为每个端口提供零，单点和双光指南选项
•为了增加轻型指南的数量，客户可以在其PCB下方添加轻型指南，以表明低-最终端口活动
•热包装设计提供4个笼子上方组装的轻型指南
•轻型指南旨在支撑高达0.80mm高度的LED




后部
•后销用于改善EMI接地和与PCB的笼子连接
•VOOHU为每个端口列提供零或三个后销
•可以根据客户设计自由选择后EON选择

高力量弹簧- EMI增强了
•高性能弹簧既灵活又坚固。
•改进的弹簧提供更完整的密封件，以保护连接器免受EMI的侵害

散热增强

外部骑行散热器和通风优化

在顶端的外部乘坐散热器针对气流方向进行了优化（也没有散热器）。

通风口使空气从笼子的侧面和后部流出并退出。

• 4。sfpcage的外壳材料

  SFP笼的主要材料通常是镍-镍或不锈钢，带有可选的镀层和厚度，通常是镍-镀板30μ-50μ”或没有镍镀层。



  不锈钢外壳和镍的优点和缺点-镍壳

  铜-镍
  优点：极好的电导率（改善EMI屏蔽效应），良好的导热率（有利于散热），高延展性（方便冲压）。
  缺点：高成本，裸露的材料在潮湿的环境中易于氧化，并且需要镀镍以避免氧化问题。

  不锈钢
  优点：高机械强度，耐腐蚀性（尤其是盐喷雾/潮湿的热环境），低成本。
  缺点：电导率和导热率弱于镍-镍，EMI屏蔽取决于镀板补充剂。
