网络变压器接线的核心技术规格和风险预防和控制指南

（控制整个安装和调试的整个过程的关键点-速度以太网磁性组件）

作为以太网通信系统的核心磁成分，网络变压器的接线质量直接影响信号完整性，EMC性能和设备寿命。本文从设备物理结构，电路特性和工程实践的角度系统地解释了30个接线操作的关键技术规格，并为典型故障提供了深度分析解决方案。

- ─-──杏仁 - ─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─- - ─-─-─-─- - ─达克

1。销钉定义和基本物理布线规格

1。针极性确认规则

差异对极性验证：使用万用表的哔哔声模式测量相同的-名称终端：
TX+/TX -对应于主要线圈的相同-名称终端（电感值偏差需要<3％）
中心水龙头（CT）接地的直流阻抗应为10MΩ（500V megohmmeter测试）
POE电源类型需要验证V+/V -销钉承受电压：1500VAC/60s在销之间使用而无需故障
不正确接线的典型示例：由于RX+/RX的相反连接-在变压器的次要PHY侧，一种工业控制设备导致100m链路谈判为10Mbps，导致网络吞吐量下降了92％。阻抗突变点通过TDR时域反射计测量，距离PHY芯片距离为1.2厘米。校正接线后，恢复速率。

2。垫和痕量应力控制

垫设计：
使用泪珠垫过渡，垫直径≥2倍线宽度
蠕变距离：250V工作电压，初级-次要间距≥2.5mm（IEC 60950标准）
机械修复：
变压器主体和PCB之间的缝隙在0.1mm处受控（使用硅胶垫圈以防震功能）
销钉半径≥3倍销钉直径以避免金属疲劳骨折

- ─-──杏仁 - ─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─- - ─-─-─-─- - ─达克

2。高压隔离和EMC保护的关键点

1。绝缘介质选择规格

推荐材料：
层间绝缘：聚酰亚胺膜（厚度为0.05mm，抗温度400℃）
盆栽材料：环氧树脂EP310（CTE 28ppm/℃）

2。接地系统设计

多-点接地误解：POE开关形成了一个接地环，因为变压器外壳通过四个接地点连接到PGND，从而导致辐射超过15dB的标准。更改为单个-点接地（使用铁氧体珠FB0805 - 601R）之后，30MHz - 1GHz频带中的EMI降低了22dBμV/m。
理想的地面拓扑：

变压器盾牌→1NF/2KV陶瓷电容器→铁极珠（600Ω@100MHz）→机箱地面
↑
二级电路接地→0Ω电阻←PCB信号接地

3。涌现抑制设计

联合保护方案：
1级保护：燃气排出管（GDT）响应时间<100NS
次要保护：电视二极管（SMBJ58CA）夹紧电压<90V
3级保护：通用模式扼流圈（CMCC）阻抗>1000Ω@100MHz

- ─-──杏仁 - ─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─- - ─-─-─-─- - ─达克

3。信号完整性保证技术

1。差分对路由的黄金规则

蛇绕组补偿：差分对长度偏差计算公式：

Δl= \ frac {c \cdotΔt} {\ sqrt {\ varepsilon_r}}

示例：FR4板（ε_R= 4.3），5Gbps信号允许滞后ΔT= 7P，然后Δl_max= 0.43mm

阻抗控制测量的数据：条件：线宽500万，间距600万，堆叠顶部- GND间距4Mil

2。串扰抑制技术

三-尺寸屏蔽结构：
在TX/RX差速度对之间插入0.2mm厚的铜屏蔽墙
在分区中使用桥接电容器（10pf 0402软件包）
实际测量比较：

- ─-──杏仁 - ─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─- - ─-─-─-─- - ─达克

4。过程控制列表

1。焊接过程参数

2。涂料和盆栽

缺陷案例：室外摄像头未在变压器引脚的根上施加共形涂层。在湿度为85％的环境中工作72小时后，绝缘电阻从10GΩ下降到5MΩ。使用聚氨酯涂料（道琼斯•康宁1 - 2577）后，它通过了IP67认证测试。
盆栽过程的要点：
真空脱气处理（真空度<- 95kPa，维持30分钟）
步骤固化：60℃/2H→80℃/4H→自然冷却
固化后的硬度测试：岸D硬度≥80

- ─-──杏仁 - ─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─- - ─-─-─-─- - ─达克

5。故障诊断和大数据分析*

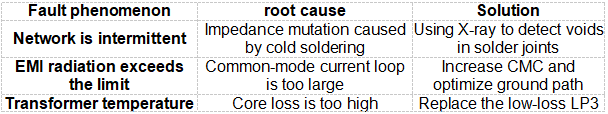

1。典型的故障模式库

2。智能预测维护

参数警告阈值：
绝缘电阻降低率＞ 5％/月→表示水分风险
插入损失变化> 0.5DB/季度→表示核心老化
线圈电阻偏差＞10％→表示金属迁移失败

- ─-──杏仁 - ─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─-─- - ─-─-─-─- - ─达克

通过严格实施上述技术规范，网络变压器的失败（MTBF）之间的平均时间可以从50,000小时增加到150,000小时。建议工程团队为接线过程（每周一次）建立红外热成像检查系统，并使用AI视觉系统自动检测焊接接头的质量以实现完整的生命周期可靠性管理。部署1G以上的网络设备时，请使用Tektronix DPO70000系列示波器进行眼图测试，以确保接线后的信号质量满足IEEE 802.3标准要求。
