• 1。初级接线：

  差分对连接：网络变压器的主要侧分别连接到TD和RD的差分对，并且在PCB接线时可以交换两个差分对的线序列。

  解耦电容器：主要侧应通过100NF的电容器连接到GND，以确保信号的稳定性和完整性。

  磁珠连接：对于电流-模式PHY，需要用磁珠连接初级线圈，然后连接到PHY的VCC以滤除高频率噪声并确保信号稳定性。

  2。次级接线：

  RJ45连接：次级侧连接到RJ45接口的第1、2、3和6。

  鲍勃·史密斯（Bob Smith）电路：次级侧应与75Ω的电阻连接，然后通过1NF的电容器连接到机箱接地，并承受2kV或更高的电压。建议使用1206 -包装SMD陶瓷电容器或具有宽销距离的高电压陶瓷电容器。

  3。接地治疗：

  悬挂销：RJ45界面的悬挂销也应通过类似的设计连接到底盘地面，最后流入地面以确保整个电路的接地系统的完整性。
  电路功能描述

  鲍勃·史密斯（Bob Smith）电路：由75Ω电阻和1NF电容器组成的电路，为通用-模式信号提供了返回路径，有效地过滤了通用-模式信号，改善电磁干扰（EMI），并在某种程度上抑制了潮流电流。

  解耦电容器：100NF电容器用于滤除高频率噪声并确保信号稳定性和完整性。

  电压-抗性电容器：1NF电容器的电压-必须达到2kV或更高的电压值，以确保高电压环境的可靠性。

• ---

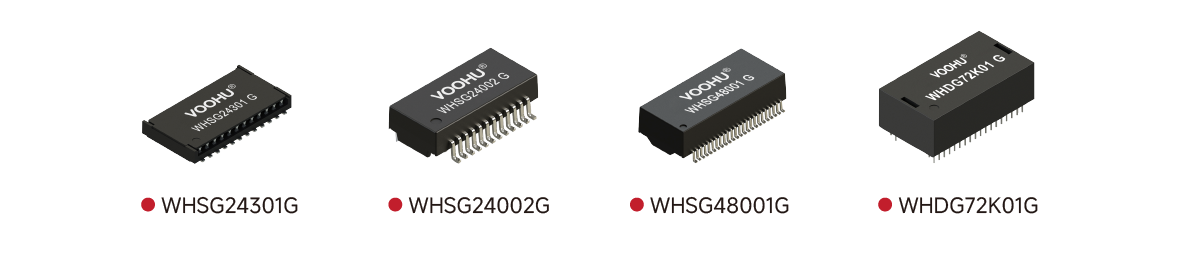

• 产品图-离散产品建议
•
• 直接产品链接：
• SYT - CB4.2YGZNL、SYT60S1188AB1A6DY1008（弯脚），SYT561188AB1A3DY1027，SYT52241188AC1A3DY1027

• 直接产品链接：
• WHSG24301G，WHSG24002G，WHSG48001G、WHDG72K01G

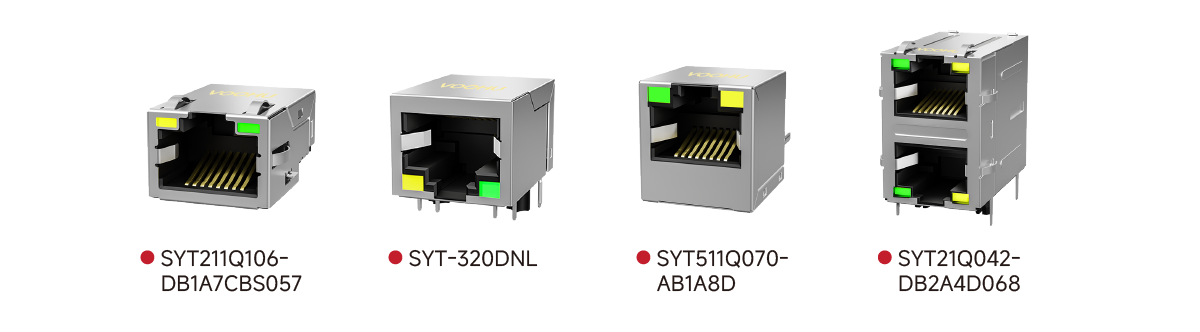

• 产品图-集成产品建议

• 直接产品链接：
• SYT211Q106DB1A7CBS057，Syt - 320dnl、SYT511Q070AB1A8D、SYT21Q042DB2A4D068

• 当前的设计参考-模式PHY标准-离散
•

• 当前的设计参考-模式PHY标准-集成类型

• 1。初级接线：

  差分对连接：网络变压器的主要侧分别与TD0/TD1和RD0/RD1的差分对连接，并且在PCB接线期间可以交换四组差分对的电线序列。

  解耦电容器：主要侧应通过100NF的电容器连接到GND，以确保信号的稳定性和完整性。

  2。次级接线：

  RJ45连接：次要侧的两组差分信号应分别连接到RJ45接口的第1、2、3、6和4、5、7和8。

  鲍勃·史密斯（Bob Smith）电路：次要侧应分别与75Ω的电阻连接，然后通过1NF的电容器连接到机箱接地，并承受2kV或更高的电压。建议使用1206 -包装SMD陶瓷电容器或具有宽销距离的高电压陶瓷电容器。

  3。接地治疗：

  悬挂销：RJ45界面的悬挂销也应通过类似的设计连接到底盘地面，最后流入地面以确保整个电路的接地系统的完整性。
  电路功能描述

  鲍勃·史密斯（Bob Smith）电路：由75Ω电阻和1NF电容器组成的电路，为通用-模式信号提供了返回路径，有效地过滤了通用-模式信号，改善电磁干扰（EMI），并在某种程度上抑制了潮流电流。

  解耦电容器：100NF电容器用于滤除高频率噪声并确保信号稳定性和完整性。

  电压-抗性电容器：1NF电容器的电压-必须达到2kV或更高的电压值，以确保高电压环境的可靠性。

• ---

• 产品图-离散产品建议
•
• 直接产品链接：
• SYT - CB4.2YGZNL、SYT60S1188AB1A6DY1008（弯脚），SYT561188AB1A3DY1027，SYT52241188AC1A3DY1027

• 直接产品链接：
• WHSG24301G，WHSG24002G，WHSG48001G、WHDG72K01G

• 产品图-集成产品建议

• 直接产品链接：
• SYT211Q106DB1A7CBS057，Syt - 320dnl、SYT511Q070AB1A8D、SYT21Q042DB2A4D068

• 电压类型PHY标准的设计参考-离散

• 电压类型PHY标准的设计参考-集成类型

注意：以上方案是仅供参考的标准设计，最终电路设计符合ON -站点要求。可以免费获得电话咨询的深度支持。
