• 1. Câblage latéral primaire:

  Connexion différentielle de la paire: le côté principal du transformateur de réseau est connecté à la paire différentielle de TD et RD respectivement, et la séquence de ligne des deux paires différentielles peut être échangée lors du câblage PCB.

  Condensateur de découplage: le côté principal doit être connecté à GND via un condensateur de 100NF pour assurer la stabilité et l'intégrité du signal.

  Connexion de billes magnétiques: pour le courant - Mode Phy, la bobine primaire doit être connectée à une bille magnétique, puis connectée à VCC de PHY pour filtrer le bruit de fréquence élevé et assurer la stabilité du signal.

  2. Câblage latéral secondaire:

  Connexion RJ45: le côté secondaire est connecté aux broches 1, 2, 3 et 6 de l'interface RJ45.

  Circuit de Bob Smith: le côté secondaire doit être connecté à une résistance de 75Ω, puis connecté à la masse du châssis à travers un condensateur de 1NF et avec une tension de 2kV ou supérieure. Il est recommandé d'utiliser un condensateur en céramique SMD 1206 - Package ou un condensateur en céramique à haute tension avec une large distance à broches.

  3. Traitement de mise à la terre:

  PIN suspendue: La broche suspendue de l'interface RJ45 doit également être connectée à la masse du châssis à travers une conception similaire, et enfin s'écouler dans le sol pour assurer l'intégrité du système de mise à la terre de tout le circuit.
  Description de la fonction du circuit

  Circuit de Bob Smith: un circuit composé de 75Ω résistant et de condensateur 1NF, qui fournit un chemin de retour pour les signaux communs - Mode, filtre efficacement les signaux de mode communs, améliore les interférences électromagnétiques (EMI) et supprime le courant de surtension dans une certaine mesure.

  Condensateur de découplage: le condensateur 100NF est utilisé pour filtrer le bruit de fréquence élevé et assurer la stabilité et l'intégrité du signal.

  Tension - Condensateur résistant: La tension - La valeur résistante du condensateur 1NF doit atteindre 2kV ou plus pour garantir la fiabilité dans un environnement de tension élevé.

• ---

• Diagramme du produit - Recommandation de produit discrète
•
• Lien de produit direct ：

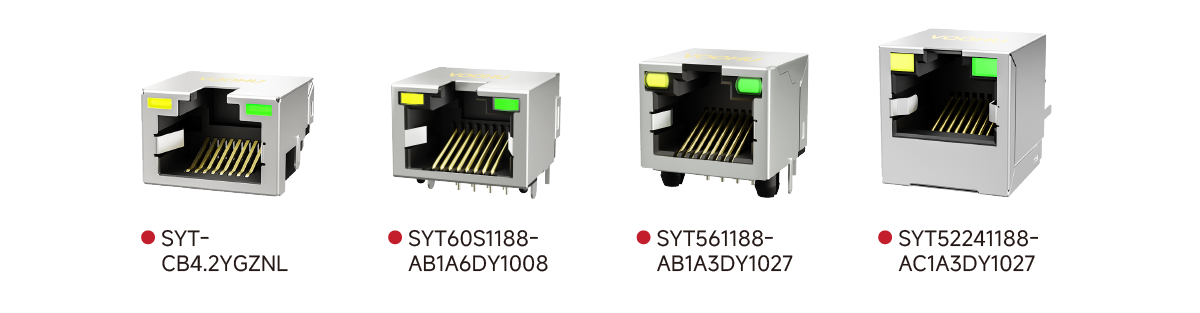

• Syt - cb4.2ygznl、 SYT60S1188AB1A6DY1008 (弯脚)、SYT561188AB1A3DY1027、SYT52241188AC1A3DY1027

• Lien de produit direct ：
• WHSG24301G 、WHSG24002G、WHSG48001G、 WHDG72K01G

• Diagramme de produit - Recommandation de produit intégrée

• Lien de produit direct ：
• SYT211Q106DB1A7CBS057、Syt - 320dnl、 SYT511Q070AB1A8D、 SYT21Q042DB2A4D068

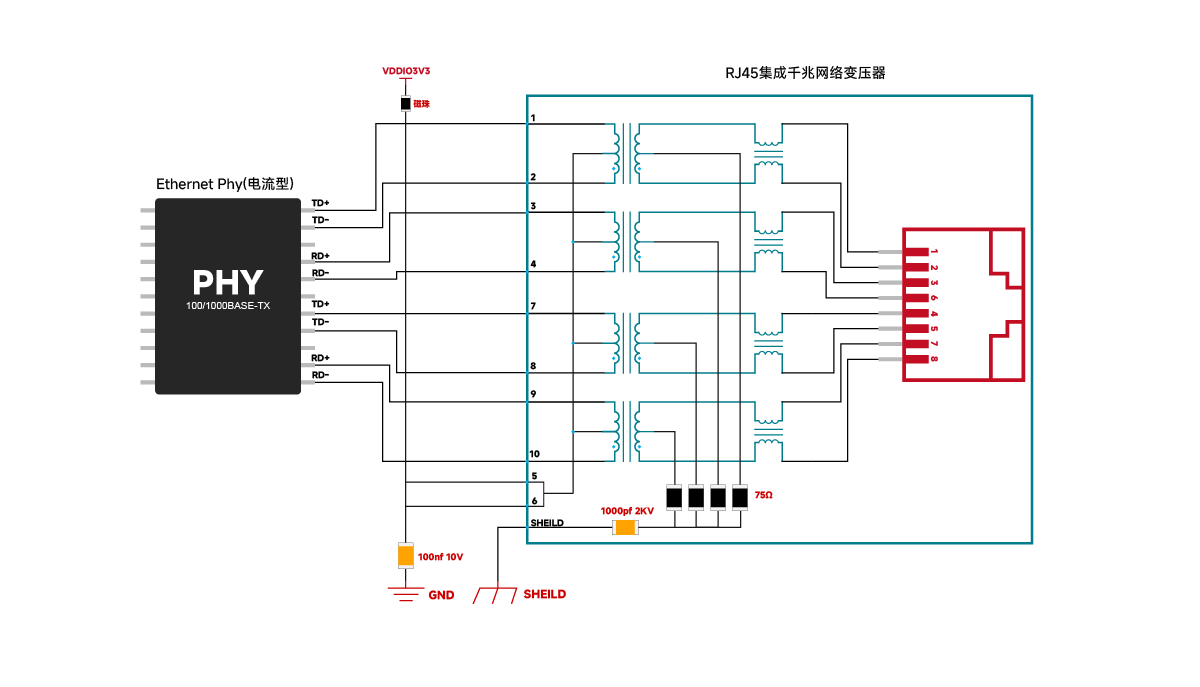

• Conception Référence du courant - Mode Phy Standard - Discret
•

• Conception Référence du courant - Mode Phy Standard - Type intégré

• 1. Câblage latéral primaire:

  Connexion différentielle de la paire: le côté principal du transformateur de réseau est connecté aux paires différentielles de TD0 / TD1 et RD0 / RD1 respectivement, et la séquence de fil de quatre groupes de paires différentielles peut être échangée pendant le câblage PCB.

  Condensateur de découplage: le côté principal doit être connecté à GND via un condensateur de 100NF pour assurer la stabilité et l'intégrité du signal.

  2. Câblage latéral secondaire:

  Connexion RJ45: Deux groupes de signaux différentiels du côté secondaire doivent être connectés aux broches 1, 2, 3, 6 et 4, 5, 7 et 8 de l'interface RJ45 respectivement.

  Circuit de Bob Smith: le côté secondaire doit être connecté à une résistance de 75Ω respectivement, puis connecté à la masse du châssis à travers un condensateur de 1NF et avec une tension de 2kV ou plus. Il est recommandé d'utiliser un condensateur en céramique SMD 1206 - Package ou un condensateur en céramique à haute tension avec une large distance à broches.

  3. Traitement de mise à la terre:

  PIN suspendue: La broche suspendue de l'interface RJ45 doit également être connectée à la masse du châssis à travers une conception similaire, et enfin s'écouler dans le sol pour assurer l'intégrité du système de mise à la terre de tout le circuit.
  Description de la fonction du circuit

  Circuit de Bob Smith: un circuit composé de 75Ω résistant et de condensateur 1NF, qui fournit un chemin de retour pour les signaux communs - Mode, filtre efficacement les signaux de mode communs, améliore les interférences électromagnétiques (EMI) et supprime le courant de surtension dans une certaine mesure.

  Condensateur de découplage: le condensateur 100NF est utilisé pour filtrer le bruit de fréquence élevé et assurer la stabilité et l'intégrité du signal.

  Tension - Condensateur résistant: La tension - La valeur résistante du condensateur 1NF doit atteindre 2kV ou plus pour garantir la fiabilité dans un environnement de tension élevé.

• ---
