Gamme de transformateurs
La cinquième broche donne accès à une prise intermédiaire sur un enroulement, ce dont ont besoin une attaque symétrique ou un étage de séparation de phase. Vérifiez à quel enroulement appartient la prise avant de réaliser l’implantation de la carte, puis comparez l’impédance, le rapport de transformation et la tenue diélectrique des références candidates.
Recherche et sélection de références
Filtrez les transformateurs audio 5 broches par essai diélectrique, rapport de transformation et résistance DC, puis par taille, rapport d’impédance nominal et perte d’insertion.
* Colonnes Image et Référence figées · faites glisser horizontalement pour consulter toutes les caractéristiques
| Image | Fiche technique | Comparer | Téléchargements |
Broches
|
L/l/H (mm×mm×mm)
|
Impédance AC PRI:SEC (Ω)
|
Résistance DC PRI:SEC (Ω)
|
Rapport de transformation (PRI:SEC)
|
Mode de montage
|
Essai diélectrique (AC)
|
Perte d'insertion (dB)
|
Perte d'insertion (dB)
|
Échantillon |
|---|
| Image | Référence | Fiche technique | Comparer | Téléchargements | Broches | L/l/H (mm×mm×mm) | Impédance AC PRI:SEC (Ω) | Résistance DC PRI:SEC (Ω) | Rapport de transformation (PRI:SEC) | Mode de montage | Essai diélectrique (AC) | Perte d'insertion (dB) | Perte d'insertion (dB) | Échantillon |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
WHTT5005 | SPEC | 5 broches | 14.5*8.2*5 | 600：600 | 65：75 | 1±2% | SMD | 1000V | — | 1.3 |
|
||
 |
WHTT5003 | SPEC | 5 broches | 14.5*8.5*5.08 | Aucun | 45：55 | 1±1% | SMD | 500V | - | — |
|
||
|
|
WHTT5002 | SPEC | 5 broches | 14.5*8.5*5.08 | 600：460 | 90.5：112：102 | 1±1% | SMD | 500V | - | — |
|
||
|
|
WHTT5001 | SPEC | 5 broches | 14.5*8.2*4.8 | 600：365 | 138：130 | 1±1% | SMD | 1000V | 2.8 | — |
|
||
|
|
WHTT5000 | SPEC | 5 broches | 14.5*8.2*4.8 | 300:600 | 120：250 | 2±1% | SMD | 1000V | - | — |
|
Élargissez les filtres sélectionnés ou effacez la recherche en cours.
Par nombre de broches
Le nombre de broches détermine les prises d’enroulement et l’empreinte sur la carte ; partez donc de votre circuit existant.
Aperçu de la série

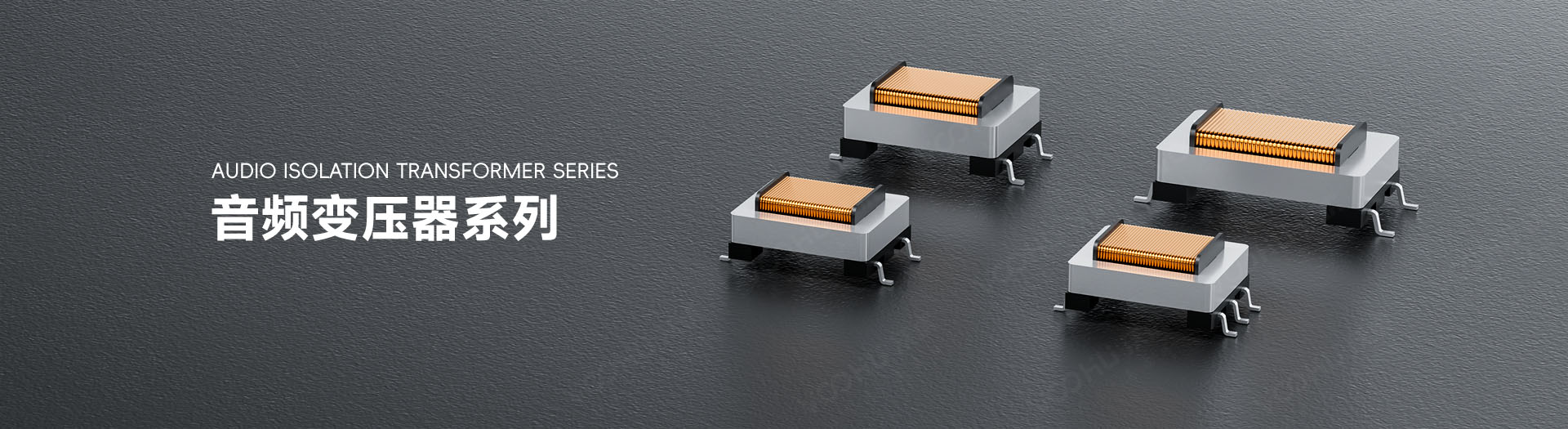

Un transformateur audio 5 broches est un transformateur audio ou de ligne CMS doté d’une broche supplémentaire, une prise sur l’un des enroulements, pour les circuits qui ont besoin d’un point milieu. On l’appelle aussi transformateur audio à point milieu. Toutes les références partagent une longueur de boîtier de 14,5 mm, avec des largeurs de 8,2 ou 8,5 mm, des hauteurs de 4,8 mm à 5,08 mm et un essai diélectrique (hi-pot) de 500 VAC ou 1 000 VAC. Pour un simple couplage à deux enroulements, consultez les transformateurs audio 4 broches ; pour des prises sur les deux enroulements, les transformateurs audio 6 broches.
WHTT5005, WHTT5001 et WHTT5000 indiquent un essai diélectrique de 1 000 VAC, et WHTT5003 et WHTT5002 de 500 VAC. Si l’enroulement à prise fait face à une ligne externe ou à une autre masse, un transformateur d’isolement audio spécifié à 1 000 VAC est le point de départ.
WHTT5003, WHTT5002 et WHTT5001 sont en 1:1 à ±1 %, WHTT5005 à ±2 %. WHTT5000 indique un rapport de 2 à ±1 % et un rapport d’impédance nominal de 300:600 dans le sélecteur ; vérifiez son sens d’enroulement avant le routage.
La résistance DC est de 45 Ω et 55 Ω pour WHTT5003, 65 Ω et 75 Ω pour WHTT5005, 138 Ω et 130 Ω pour WHTT5001 et 120 Ω et 250 Ω pour WHTT5000 ; WHTT5002 indique une valeur par section d’enroulement.
WHTT5001 et WHTT5000 mesurent 14,5 × 8,2 × 4,8 mm, WHTT5005 14,5 × 8,2 × 5 mm, et WHTT5003 et WHTT5002 14,5 × 8,5 × 5,08 mm. Les dispositions des pastilles peuvent néanmoins différer : utilisez l’empreinte de chaque fiche technique.
Domaines d’application
Ces références se placent là où un circuit a besoin d’un point milieu.
Les amplificateurs de sonorisation d’appel et de conférence attaquent de longues lignes symétriques ; un transformateur à point milieu, avec le point milieu relié à la masse, donne aux deux branches une référence commune. WHTT5001, en 1:1 avec un essai diélectrique de 1 000 VAC, est un candidat ; vérifiez où se trouve sa prise.
Les interfaces téléphoniques et d’interphonie utilisent un transformateur télécom à prise pour fournir le courant de boucle ou réaliser un hybride 2 fils / 4 fils. Avant de faire passer du courant continu par la prise, vérifiez que la fiche technique l’autorise et que les deux moitiés restent équilibrées.
Un transformateur audio 5 broches placé sur une entrée micro qui transporte une alimentation fantôme de 48 V demande des précautions avec les prises et le courant continu. Notre article sur l’alimentation fantôme explique quels raccordements laissent passer l’alimentation fantôme, lesquels la bloquent et ce que change une prise.
Documents
Recherchez par référence pour télécharger la fiche technique, le modèle 3D et l’empreinte PCB de chaque transformateur audio, puis vérifiez quel enroulement porte la prise avant le routage.
Affichage de jeux de fichiers disponibles représentatifs. Recherchez un SKU précis.
Le contenu produit publié par VOOHU est vérifié par son équipe technique. Les caractéristiques, les téléchargements et les informations d’assistance technique sont associés à des références précises afin que vous puissiez les vérifier avant de demander des échantillons ou un devis.
Approvisionnement
VOOHU fabrique des transformateurs audio dans sa propre usine de composants magnétiques à Mianyang. Chaque référence 5 broches dispose d’une fiche technique, d’un modèle 3D et d’une empreinte PCB : vous pouvez ainsi vérifier où la prise tombe sur votre carte.
Discuter d’une nouvelle conception
Contacter l’équipe FAE pour une évaluation de remplacement.
Vous avez déjà une référence ? Demander des échantillons ou un devis.
Des échantillons sont disponibles pour évaluation, et certaines références sont gratuites. Notre équipe FAE se fera un plaisir de confirmer les options pour votre projet. Pour un devis, indiquez la référence, la quantité annuelle et le mois de livraison visé ; le délai de livraison type est de 7 à 10 jours.
Envoyez la référence et la fiche technique du transformateur audio à prise que vous souhaitez remplacer. Notre équipe FAE compare le rapport de transformation, la position de la prise, la résistance DC, l’essai diélectrique et l’empreinte, puis propose des références VOOHU candidates à valider par échantillons avant la production.
VOOHU est certifiée ISO 9001 et ISO 14001. Depuis 2018, VOOHU a fourni plus de 1 500 clients, dont plus de 150 sociétés cotées. Tous les transformateurs audio 5 broches de cette page sont produits à Mianyang.
FAQ
Fabrication, valeurs de résistance DC et passage aux références 6 broches.
Elle donne accès à une prise intermédiaire sur l’un des enroulements, le plus souvent en son milieu. Une prise médiane fournit un point de référence entre les deux moitiés d’un enroulement, sur lequel reposent les étages d’attaque symétrique et de séparation de phase. L’enroulement qui porte la prise varie selon la référence : consultez donc le brochage.
Cela dépend de la référence et doit être lu sur le brochage de la fiche technique. Ce n’est pas une information que l’on peut déduire du boîtier. Si vous supposez à tort que la prise se trouve sur un autre enroulement, le point de référence sera mal placé et l’étage ne se comportera pas comme le prévoit le schéma.
Non. Si le circuit n’en a pas besoin, la prise peut rester non connectée et le composant se comporte comme un transformateur à deux enroulements. Maintenez la broche inutilisée isolée des équipotentielles voisines sur la carte et vérifiez dans la fiche technique que le composant permet de la laisser en l’air.
Électriquement, les enroulements remplissent la même fonction. La différence tient à l’accès : cinq broches rendent accessible une prise que quatre broches n’offrent pas. Si le schéma ne comporte aucun nœud nécessitant la prise, une référence à quatre broches est plus simple à implanter. Dans les deux cas, comparez l’impédance, le rapport de transformation et la tenue diélectrique.
Si vous disposez d’une référence complète, indiquez la référence, la quantité, la région de livraison et la date à laquelle vous en avez besoin. Si votre sélection est encore en cours, indiquez l’impédance de source et de charge, le niveau de signal, la plage de fréquences et si vous avez besoin d’une prise médiane ; un ingénieur commercial confirmera les références candidates.
VOOHU. Elle les fabrique dans sa propre usine de composants magnétiques à Mianyang, en Chine, aux côtés des types 4 broches et 6 broches ; indiquez la référence complète lorsque vous demandez des échantillons, car chacune a sa propre fiche technique.
Une prise sur un enroulement laisse trois sections à mesurer : le sélecteur donne donc 90,5 Ω, 112 Ω et 102 Ω pour WHTT5002. Associez chaque valeur à ses broches dans la fiche technique avant d’estimer les pertes ou l’équilibre de la prise.
Lorsque les deux enroulements ont besoin d’une prise, par exemple pour une entrée symétrique et une sortie symétrique sur un même composant ; une référence 5 broches n’a de prise que sur un enroulement. Notre page transformateurs audio 6 broches présente aussi des références à tension d’essai diélectrique plus élevée.
