Type de raccordement
Distinguez les versions traversantes, à raccordement sur PCB et avec adaptateur afin de définir la connexion arrière.
Produits de connecteurs E/S

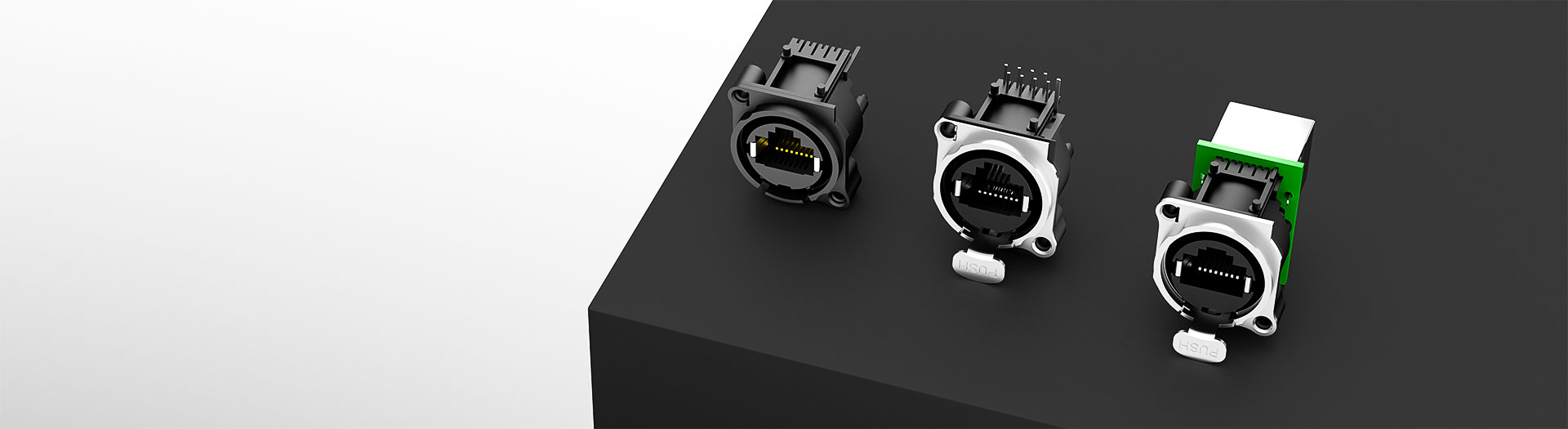

90° Locking RJ45 Adapters
A right angle adapter turns the cable through ninety degrees at the panel, keeping the cable close to the enclosure where depth behind the panel is limited. The self locking metal shell holds the mating under vibration.
Recherche et sélection de références
Trouver des références pour 90° Locking RJ45 Adapters
Le tableau utilise les fiches produits actuelles du site anglophone, les critères de sélection publiés et les liens vers les fichiers techniques propres à chaque référence.
* Colonnes Image et Référence figées · faites glisser horizontalement pour consulter toutes les caractéristiques
| Image | Fiche technique | Comparer | Téléchargements |
Mode de câblage
|
Dimensions (L×l×H, mm)
|
Procédé de montage/brasage
|
Dispositif de verrouillage
|
Nombre de cycles de connexion/déconnexion
|
Courant nominal des contacts (DC)
|
Tension nominale des contacts (AC)
|
Température de fonctionnement
|
Humidité de fonctionnement
|
Échantillon |
|---|
| Image | Référence | Fiche technique | Comparer | Téléchargements | Mode de câblage | Dimensions (L×l×H, mm) | Procédé de montage/brasage | Dispositif de verrouillage | Nombre de cycles de connexion/déconnexion | Courant nominal des contacts (DC) | Tension nominale des contacts (AC) | Température de fonctionnement | Humidité de fonctionnement | Échantillon |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
WHKNZ6390 | SPEC | Adaptateur à 90° | 28×33×34.75 | Vis autotaraudeuses 3M | Verrouillage par loquet | 1000 | 1.5A | 125V | -40 °C～+85 °C | 20～70% |
|
Aucune référence correspondante
Élargissez les filtres sélectionnés ou effacez la recherche en cours.
Liens rapides vers les familles de produits
Commencer par le mode de câblage
Les quantités indiquées reflètent les données produits actuellement publiées.
Comment sélectionner
Une méthode de sélection pratique
Affinez successivement les champs publiés, comparez les références restantes et vérifiez les fichiers propres à chaque référence avant l’intégration dans la conception.
- 01
Définir les deux extrémités
Identifiez la pièce d’accouplement et déterminez si l’interface arrière se raccorde à un câble, à un PCB ou à un adaptateur.
- 02
Vérifier l’espace d’installation
Consultez le plan de la référence pour vérifier la découpe et l’épaisseur du panneau, les trous de montage et le dégagement du câble.
- 03
Vérifier le verrouillage et les conditions de fonctionnement
Vérifiez le loquet, le verrouillage interne ou la fixation filetée, ainsi que les exigences électriques, environnementales et d’accouplement propres à la référence.
- 04
Valider un échantillon ou demander un prix
Vérifiez l’assemblage et l’accouplement dans la nouvelle conception. Si la référence est connue, communiquez directement la quantité et le délai requis.
Principaux paramètres de sélection
Ce que chaque filtre vous aide à déterminer
Orientation et dimensions de montage
Vérifiez les références du plan, la découpe, les perçages du PCB et la position par rapport au bord de la carte ; les dimensions hors tout ne remplacent pas un plan de montage.
Mécanisme de verrouillage
Comparez le loquet, le verrouillage interne et la fixation filetée en fonction des pièces d’accouplement et de l’accessibilité.
Endurance d’accouplement
Interprétez le nombre de cycles avec ses conditions d’essai ; il ne constitue ni une tenue aux vibrations ni un indice de protection.
Caractéristiques nominales des contacts et environnement
Examinez séparément le courant, la tension, la température et l’humidité ; la géométrie du connecteur ne suffit pas à établir la capacité de puissance du système.
Comparaison des familles de produits
Comparer les valeurs publiées du filtre « Mode de câblage »
Utilisez ce résumé pour orienter la sélection, puis vérifiez chaque valeur requise sur la ligne de la référence exacte et dans les fichiers techniques associés.
Revenir au sélecteur ↑| Mode de câblage | Références | Dimensions (L×l×H, mm) | Procédé de montage/brasage | Dispositif de verrouillage | Nombre de cycles de connexion/déconnexion | Courant nominal des contacts (DC) | Tension nominale des contacts (AC) | Température de fonctionnement | Humidité de fonctionnement | Action |
|---|---|---|---|---|---|---|---|---|---|---|
| Traversant droit à 180° | 3 | 28×33×34.75, 25×30.2×41.5 | Vis autotaraudeuses 3M | Verrouillage par loquet | 1000 | 1.5A | 50V, 125V | -30 °C to +80 °C, -40 °C～+85 °C | 20～70%, - | Filtrer → |
| Montage sur circuit imprimé à 180° | 4 | 25×29.5×25.2 | Compatible avec le brasage à la vague | Verrouillage par loquet, Verrouillage interne | 1000 | 1.5A | 125V | -40 °C～+85 °C | 20～70% | Filtrer → |
| Adaptateur à 90° | 1 | 28×33×34.75 | Vis autotaraudeuses 3M | Verrouillage par loquet | 1000 | 1.5A | 125V | -40 °C～+85 °C | 20～70% | Filtrer → |
| Montage sur circuit imprimé à 90° | 4 | 28×33×34.75, 25×29.5×25.2 | Compatible avec le brasage à la vague | Verrouillage par loquet | 1000 | 1.5A | 125V | -40 °C～+85 °C | 20～70% | Filtrer → |
| Connecteur mâle étanche | 1 | 28×33×34.75 | Sertissage | Verrouillage à vis | 1000 | 1.5A | 125V | -40 °C～+85 °C | 20～70% | Filtrer → |
Performances techniques et adéquation à l’application
Validez le contexte complet de la conception
L’adéquation à l’application dépend de la référence. Utilisez les critères du catalogue pour établir une présélection, puis validez la conception à l’aide des fichiers techniques associés.
Panneaux d’équipements d’éclairage scénique et professionnels
- Vérifiez l’accès au verrou, la pièce d’accouplement côté câble et le dégagement nécessaire à la maintenance. La retenue du connecteur ne remplace pas la validation de la tenue aux vibrations au niveau de l’équipement.
Interfaces d’équipements industriels
- Choisissez une implantation sur panneau ou sur PCB, puis examinez la mise à la terre, le cheminement du câble et l’environnement de l’équipement.
Téléchargements et ressources techniques
Trouver des fichiers par référence
Recherchez un SKU complet ou partiel, puis ouvrez sa fiche technique, son modèle 3D ou son empreinte PCB sans revenir au tableau des produits.
Affichage de jeux de fichiers disponibles représentatifs. Recherchez un SKU précis.
WHKNZ6390Adaptateur à 90°
- 1
- Fiches techniques PDF répertoriées
- 1
- Jeux de fichiers 3D répertoriés
- 0
- Empreintes PCB répertoriées
Le contenu produit publié par VOOHU est vérifié par son équipe technique. Les caractéristiques, les téléchargements et les informations d’assistance technique sont associés à des références précises afin que vous puissiez les vérifier avant de demander des échantillons ou un devis.
Présentation de la catégorie
Locking RJ45 connectors and where they earn their cost
A locking connector solves one specific problem: the standard RJ45 latch is the weakest part of the link.
Discuter d’une nouvelle conception
Contacter l’équipe FAE pour une évaluation de remplacement.
Vous avez déjà une référence ? Demander des échantillons ou un devis.
What fails on a standard RJ45
The retention on an ordinary RJ45 is a small moulded plastic tab. It breaks, it snags when cables are pulled through, and under vibration it allows enough movement to produce intermittent contact. In an office that is an inconvenience. On a machine, a vehicle or a stage rig it is a fault that is hard to trace.
How the locking mechanism differs
A locking connector uses a metal shell with a positive mechanical latch, usually a bayonet or threaded arrangement, so the mated pair is held by the housing rather than by a plastic tab. The connection survives vibration and accidental pull on the cable, and it cannot be unplugged without a deliberate action.
The shell only shields if it is grounded
The metal housing gives the cable screen somewhere to terminate, which helps emissions and immunity. That only works if the panel mounting provides a defined low impedance path to chassis. A shell left floating, or bonded to signal ground, provides no shielding benefit and can make matters worse.
FAQ et guides associés
Questions avant l’intégration dans la conception
Ces réponses guident le parcours sur la page. Les limites techniques propres à chaque référence restent définies par les fichiers techniques associés.
When do I need a 90 degree adapter?
When there is not enough depth behind the panel for a cable to exit straight, or when the cable must run along the enclosure rather than away from it. Turning the cable at the connector avoids a tight bend immediately behind the panel, which strains the terminations.
What does the locking mechanism do?
It holds the mating pair together mechanically, so the connection survives vibration and accidental pulling on the cable. A standard RJ45 latch relies on a small plastic tab, which is the usual failure point in industrial and mobile installations.
Which way does the exit face?
The orientation is fixed by the part, so the cable leaves in a defined direction once the connector is mounted. Check the drawing against your panel layout before ordering, because the exit direction cannot be changed after assembly.
Does the metal shell need grounding?
If the installation uses shielded cable and you want the screen carried to chassis, the shell needs a defined low impedance path to ground. Confirm how the panel mounting achieves that, because a shell that floats gives no shielding benefit.
How do I request samples or a quote?
With a complete part number, send the part number, quantity, delivery region and the date you need it. If you are still selecting, send the panel thickness, the depth available behind it and the required cable exit direction.
Assistance technique
Poursuivre après la sélection du produit
Envoyez la référence candidate et la condition à examiner. Vous pourrez demander des échantillons une fois la sélection précisée ; les questions commerciales peuvent être abordées au cours du même échange technique.
- 1Références sélectionnées
- 2Analyse technique
- 3Demande d’échantillons
- 4Échange commercial
Pour une étude de remplacement
- Référence d’origine et fiche technique
Indiquez la révision du document
- Conditions de fonctionnement
Température, tension d’isolement et conditions de courant PoE prises comme référence
- Contraintes du boîtier
Nombre de broches, pas et espacement entre les rangées de broches
- Phase du projet et volume annuel
Pour faciliter la priorisation des échantillons et de l’évaluation
- Date d’analyse souhaitée
Date à laquelle vous avez besoin de références candidates et d’un comparatif des différences
L’analyse technique identifie les références candidates et explique les différences.
Pour des échantillons et un devis
- Références candidates
Issues du sélecteur ou de l’analyse technique
- Quantité et phase du projet
Prototypage / présérie / production
- Date de livraison requise
Précisez séparément les délais des échantillons et de la production
- Documentation requise
Documents de conformité, déclarations de matières ou rapports de tiers
La quantité d’échantillons, le délai et le coût dépendent de la phase du projet et de la référence. L’équipe commerciale répond les jours ouvrés.
