Référence de conception de circuit standard Ethernet simple-paire (SPE)

VOOHU Electronics a lancé une solution Ethernet à paire unique (SPE) basée sur le JLSEMI JL31X1.
Cette solution est utilisée pour la communication à paire torsadée simple-paire, prenant en charge des débits de données RMII 100Mbps/GMII 1Gbps et conforme à la norme IEEE 802.3. Cette conception implémente le backend numérique pour les capteurs et les actionneurs. Pour la communication avec les couches ci-dessus, la conception utilise un SPE 10BASE-T1L, permettant des longueurs de câble allant jusqu'à 1 km et un débit de données de 10 Mbps.

Diagramme de topologie de câblage JL31X1

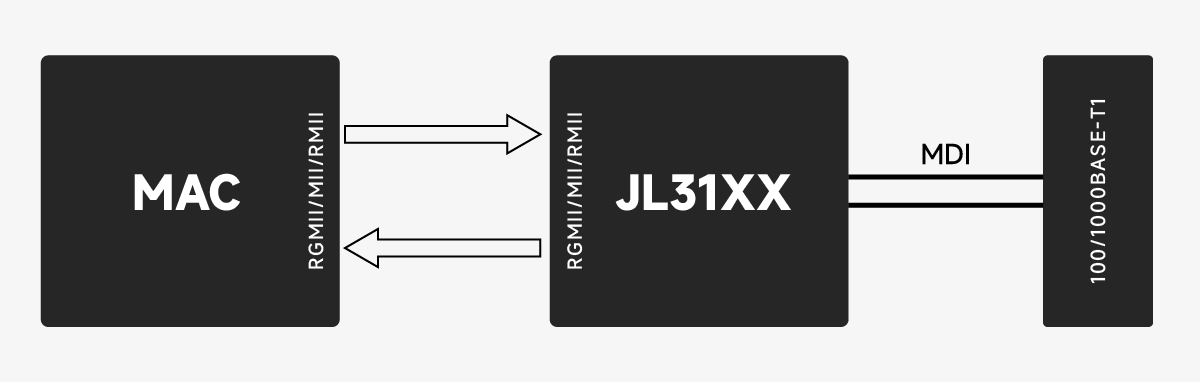

Le frontal utilise MII/GMII/RGMII pour relier la couche MAC, et le back-end utilise la communication MDI pour accéder à la communication 100/1000BASE-T1 ;

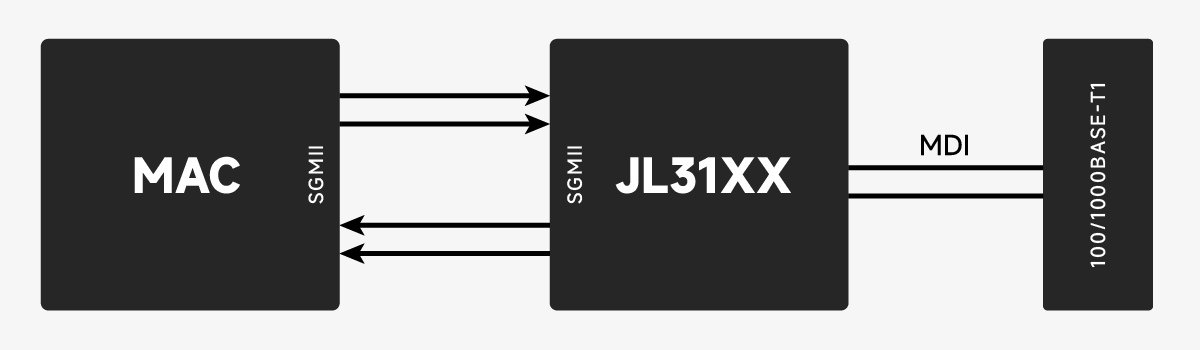

Le frontal utilise SGMII pour relier la couche MAC, et le back-end utilise la communication MDI pour accéder à la communication 100/1000BASE-T1 ;

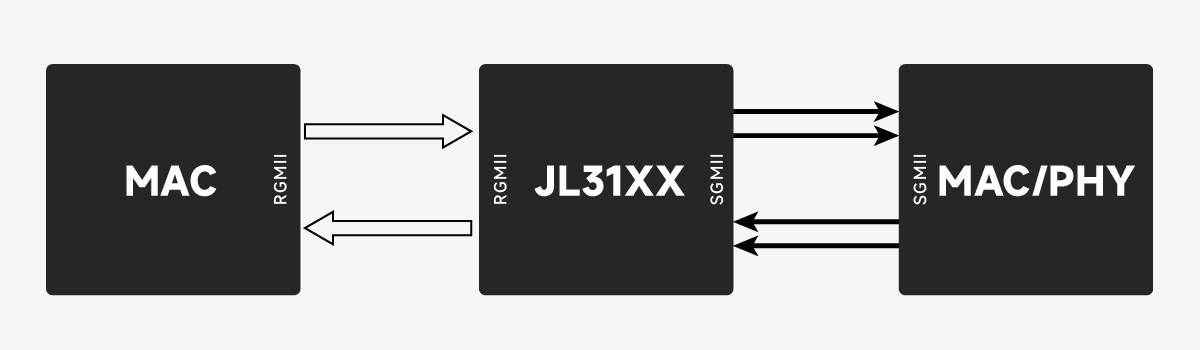

Le front-end utilise RGMII pour relier la couche MAC, et le back-end utilise SGMII pour une interaction directe entre le MAC et le PHY.





Conception du matériel de port électrique

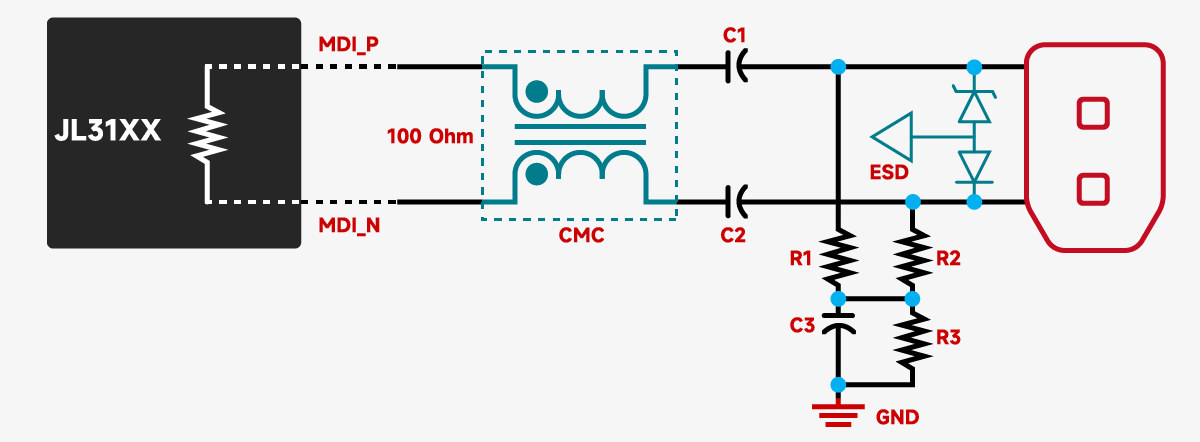

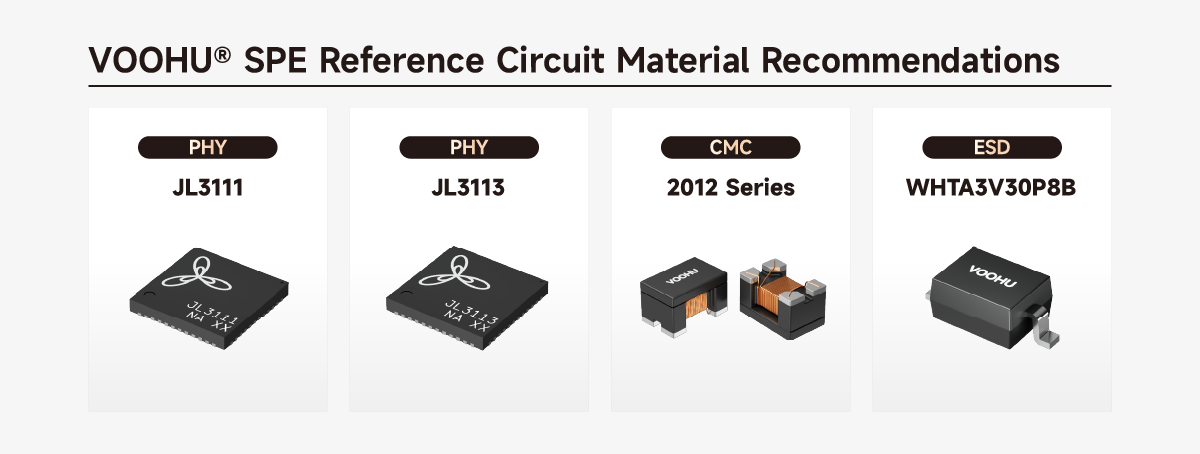

Voici les composants électroniques connectés entre le JL31X1 et le connecteur SPE :
starter de mode commun ;
Terminaison en mode commun (y compris R1, R2, R3 et C3) ;
Condensateurs de blocage CC (y compris C1 et C2) ;
Protection ESD (ESD/TVS)

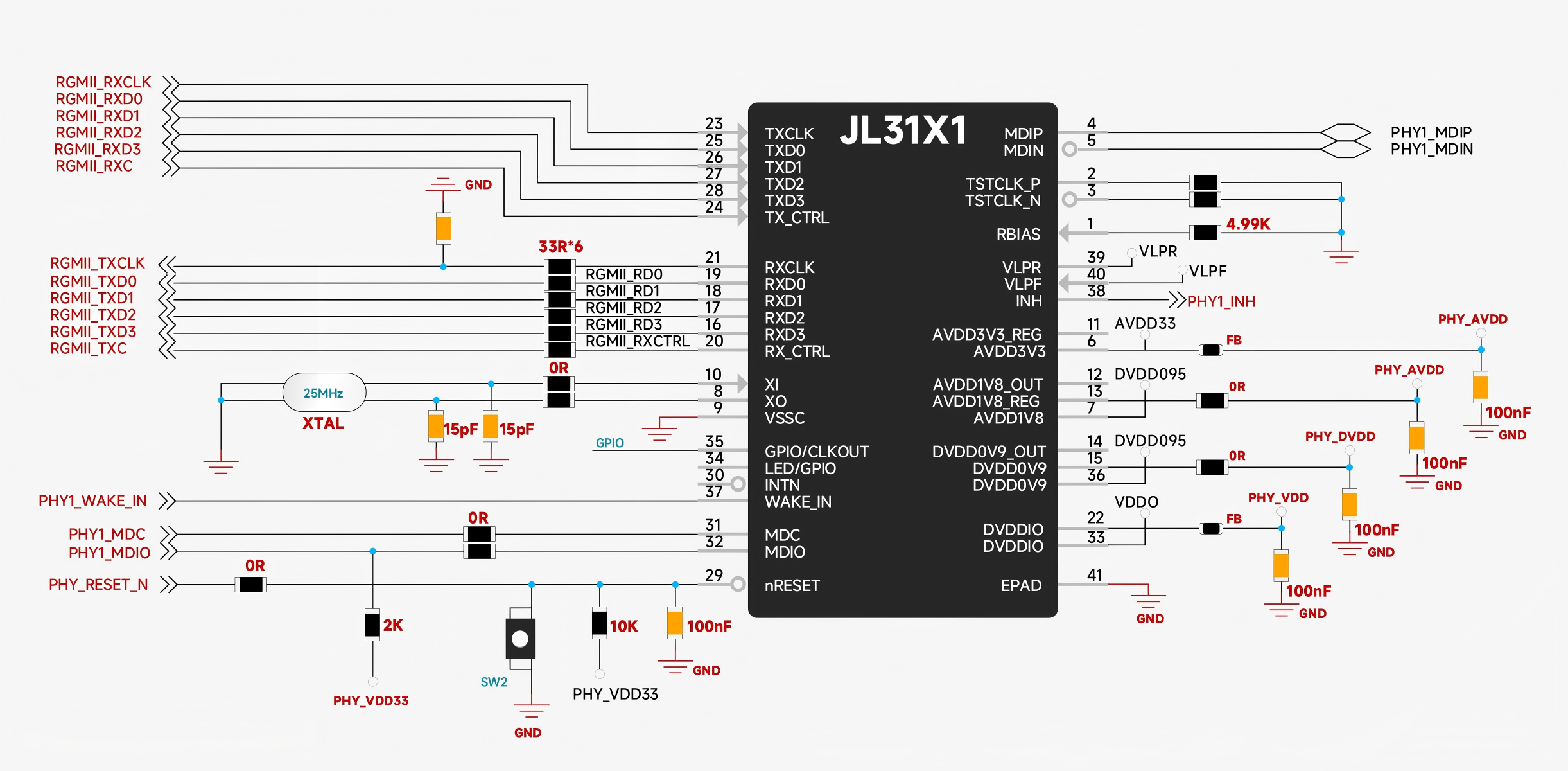

Référence de conception de périphérique ETH_T1 PHY :
Le JL3111 est une série d'émetteurs-récepteurs de couche physique (PHY) Ethernet 1000BASE-T1 et 100BASE-T1 hautes performances, fabriqués sur des nœuds de processus avancés basés sur les technologies de signaux mixtes et DSP de JLSemi. Cette série de produits est conçue pour les câbles en cuivre torsadés à une seule paire, prenant en charge des taux de transmission de données de 1 Gbit/s et 100 Mbit/s. Les émetteurs-récepteurs sont entièrement conformes aux normes IEEE 802.3bw et IEEE 802.3bp.
Le JL3111 est certifié de qualité automobile AEC-Q100 et prend en charge une plage de températures étendue de -40°C à 105°C.
Le JL3111 atteint d'excellentes performances de compatibilité électromagnétique (CEM) et une faible consommation d'énergie, ce qui le rend adapté à une variété d'applications automobiles et industrielles nécessitant un poids réduit et des coûts de câblage réseau inférieurs.



Cette conception convient aux applications automobiles et industrielles intelligentes compactes, offrant d'excellentes performances EMI/EMC et ESD, répondant aux exigences d'immunité aux interférences et de faible consommation d'énergie des domaines de contrôle automobile et industriel. Il offre des avantages significatifs tels qu'une réduction des coûts de thread, une conception de circuit légère, une efficacité de communication élevée et une qualité de communication stable, et a été largement appliqué dans les contrôleurs de domaine automobile, les réseaux de véhicules, les équipements d'essai de véhicules, les systèmes d'automatisation industrielle, les bras robotiques et d'autres dispositifs.



Remarque : Les solutions ci-dessus sont des conceptions standard à titre de référence uniquement. La conception finale du circuit sera basée sur les exigences du site. Contactez-nous pour une assistance gratuite et approfondie.
