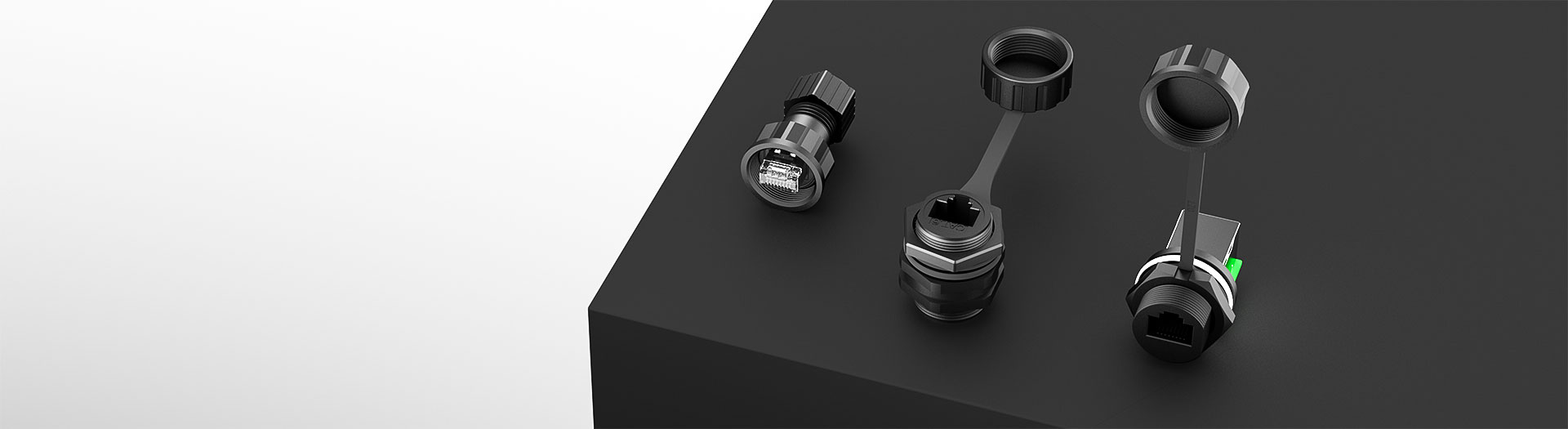

90°防水RJ45ソケット

パネル前面の奥行きが限られている場合や、ケーブルを筐体から離す方向ではなく筐体に沿って配線する必要がある場合です。コネクター部でケーブルの向きを変えることで、パネルのすぐ外側での急な曲げを避けられます。急な曲げはケーブルに負荷をかけ、ケーブルグランドのシール性を損なうおそれがあります。

IP等級は組立・嵌合済みのコネクターに対して規定されているため、正しく取り付けて嵌合していれば、引き出し方向によって変わることはありません。重要なのは、ケーブルグランド部で無理に急な曲げを加えないことです。そこに負荷がかかると、時間の経過とともにシールがずれるおそれがあります。

ケーブルの引き出し方向は部品の構造で決まっており、設計上特に許容されていない限り、取付後に回転させることはできません。向きは設置全体に影響するため、ご注文前に図面をパネルレイアウトと想定するケーブル経路に照らして確認してください。

パネル厚が規定範囲内であること、開口寸法と回り止め用フラット面の有無、本体と向きを変えたケーブルのためのパネル背面のクリアランスを確認します。また、ガスケットが均一にシールできるよう、開口周辺の面が十分に平坦であることも確認してください。

完全な型番が決まっている場合は、型番、数量、納品先地域、希望納期をお送りください。選定中の場合は、パネル厚、確保できるクリアランス、必要なケーブル引き出し方向をお送りください。

はい。VOOHUは、これらの90°品を含む防水RJ45ソケットを、中国・東莞の自社コネクタ工場で製造しています。各品番のデータシートと3Dモデルを公開しています。

選定表では、IP67やパネル厚3 mmの上限から−40～+85 °Cの温度範囲まで、両品番とも同じ値です。違いがあれば図面に示されているため、両方のデータシートを比較するか、FAEチームにお問い合わせください。

ダウンロード欄にあります。WHPMWRJ1101またはWHPMWRJ1102で検索すると、データシートと3Dモデルを開けます。金型製作の前に、モデルで曲げたケーブルとパネル裏のクリアランスをご確認ください。
