データレート
対象PHYの動作モードに合わせます。巻線数や最大試験周波数だけではリンク速度を判断できません。

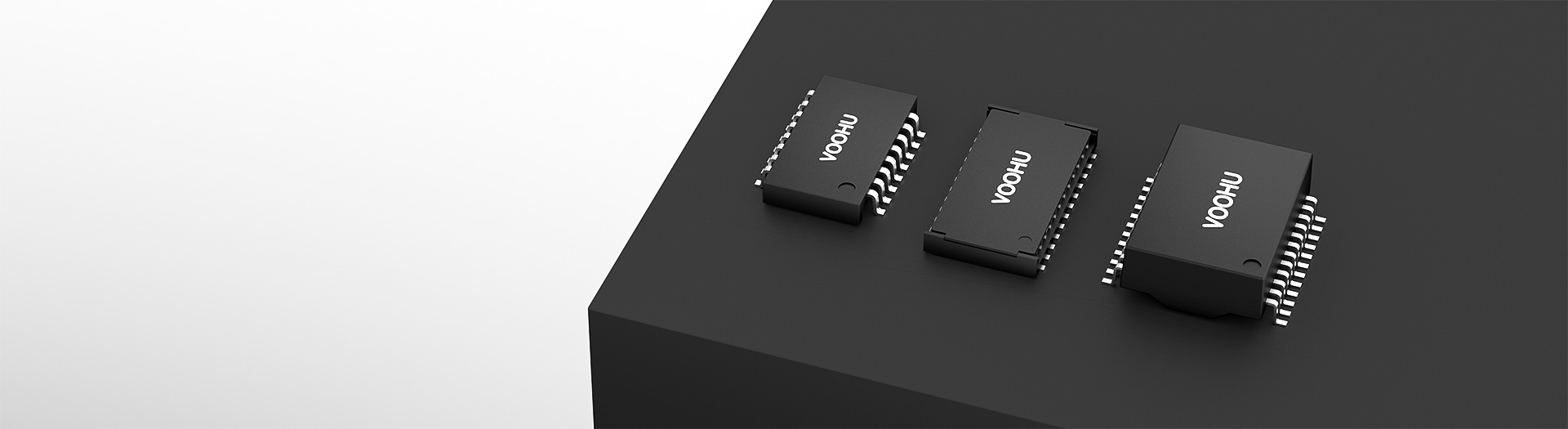

イーサネット用磁気部品
イーサネット／LANトランス
スイッチ、産業用ゲートウェイ、ルーターなどの銅線イーサネットインターフェース向けディスクリート・イーサネットトランスを検索できます。VOOHUの10/100、ギガビット、2.5G/5G、10G、18G製品群を、データレート、ポート数、実装方式、温度、PoE要件で絞り込めます。型番別の設計ファイルを開く、既知の型番のサンプルや価格を依頼する、または営業エンジニアにFAE支援による選定や代替評価を相談できます。
型番検索・選定
LANトランスを選定
この選定表は現行のVOOHU中国サイトの選定フローに基づき、日本語表示と海外サイトで公開中の製品リンクを使用しています。
※画像列と型番列は固定されています。横にドラッグしてすべての仕様を確認できます
| 画像 | データシート | 比較 | ダウンロード |
データレート
|
実装方式
|
ポート数
|
ピン数
|
ピッチ
|
動作温度
|
Vt（V RMS）
|
PoE
|
サンプル |
|---|
| 画像 | 型番 | データシート | 比較 | ダウンロード | データレート | 実装方式 | ポート数 | ピン数 | ピッチ | 動作温度 | Vt（V RMS） | PoE | サンプル |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
WHSG24301JM | SPEC | 10/100/1000 Base-T | SMD | 1ポート | 24ピン | 1.27mm | -55～+125 °C | 1500 | — |
|
||
 |
WHDQ96504P2 | SPEC | 2.5G/5G Base-T | DIP | 4ポート | 96ピン | 2.0mm | 0～70 °C | 1500 | PoE++（最大1800 mA） |
|
||
 |
WHSG24301GM | SPEC | 10/100/1000 Base-T | SMD | 1ポート | 24ピン | 1.27mm | -40～+125 °C | 1500 | PoE非対応 |
|
||
 |
WHSG24Z01C0 | SPEC | 10/100/1000 Base-T | SMD | 1ポート | 24ピン | 1.27mm | -40～+85 °C | 1500 | 4PPoE（最大3000 mA） |
|
||
 |
WHSG50015P0 | SPEC | 10/100/1000 Base-T | SMD | 2ポート | 50ピン | 1.02mm | -40～+85 °C | — | — |
|
||
 |
WHSG24701D1 | SPEC | 10/100/1000 Base-T | SMD | 1ポート | 24ピン | 1.27mm | -40～+85 °C | 5000 | — |
|
||
|
|
WHSG50002P1 | SPEC | 10/100/1000 Base-T | SMD | 2ポート | 50ピン | 1.02mm | 0～70 °C | 1500 | 4PPoE（最大1200 mA） |
|
||
 |
WHSM24702N0 | SPEC | 10G Base-T | SMD | 1ポート | 24ピン | 1.27mm | 0～70 °C | 1500 | PoE非対応 |
|
||
 |
WHDQ48201N0 | SPEC | 2.5G/5G Base-T | DIP | 2ポート | 48ピン | 1.0mm | -40～+85 °C | 1500 | PoE非対応 |
|
||
 |
WHSG24R02C0 | SPEC | 10/100/1000 Base-T | SMD | 1ポート | 24ピン | 1.0mm | -40～+85 °C | 1500 | 4PPoE（最大1440 mA） |
|
||
|
|
WHSG24R03D0 | SPEC | 10/100/1000 Base-T | SMD | 1ポート | 24ピン | 1.0mm | -40～+85 °C | 3000 | PoE非対応 |
|
||
|
|
WHSG24702PG | SPEC | 10/100/1000 Base-T | SMD | 1ポート | 24ピン | 1.27mm | 0～70 °C | 1500 | 4PPoE（最大1200 mA） |
|
||
 |
WHSQ24015T0 | SPEC | 2.5G/5G Base-T | SMD | 1ポート | 24ピン | 1.0mm | -40～+85 °C | 1500 | PoE非対応 |
|
||
 |
WHSQ48802C1 | SPEC | 2.5G/5G Base-T | SMD | 2ポート | 48ピン | 1.02mm | -40～+85 °C | 1500 | 4PPoE（最大1200 mA） |
|
||
 |
WHSM24002TG | SPEC | 10G Base-T | SMD | 1ポート | 24ピン | 1.0mm | -40～+85 °C | 1500 | PoE非対応 |
|
||
 |
WHSG24301GM | SPEC | 10/100/1000 Base-T | SMD | 1ポート | 24ピン | 1.27mm | -40～+125 °C | 1500 | PoE非対応 |
|
||
 |
WHSM24015T0 | SPEC | 10G Base-T | SMD | 1ポート | 24ピン | 1.0mm | -40～+85 °C | 1500 | PoE+（最大720 mA） |
|
||
|
|
WHSM24015N0 | SPEC | 10G Base-T | SMD | 1ポート | 24ピン | 1.0mm | 0～70 °C | 1500 | PoE+（最大720 mA） |
|
||
 |
WHSG48005N0 | SPEC | 10/100/1000 Base-T | SMD | 2ポート | 48ピン | 1.02mm | 0～70 °C | 1500 | PoE非対応 |
|
||
|
|
WHSM24002G | SPEC | 10G Base-T | SMD | 1ポート | 24ピン | 1.0mm | 0～70 °C | 1500 | PoE非対応 |
|
2026年8月7日時点の海外向け英語カタログのスナップショットです。選定インターフェースは現行のVOOHU中国サイトのLANトランス選定ツールを基にしており、製品リンクと技術資料は英語カタログのスナップショットに紐付いています。CMSで正規URLが確認されるまで、重複して公開されたひとつのSKUが両方の参照元URLに掲載されています。
一致する型番がありません
選択した条件を広げるか、現在の検索条件をクリアしてください。
製品ファミリーのクイックリンク
必要なデータレートから選ぶ
件数は現在公開中の選定データに基づきます。
選定方法
実務的な選定手順
不適合な製品を除外できるシステム要件から確認し、次にパッケージとダウンロード可能な設計資料を比較します。
- 01
インターフェース要件を定義
対象PHY、リンク速度、ポート数、およびポートがPoE給電側か受電側かを明確にします。
- 02
制約条件をまとめて適用
新規設計では実装方式、温度、スペースを比較します。基板変更なしの置き換えでは、既存のフットプリント、ピン機能、高さを早い段階で確認します。
- 03
電気特性を確認
巻数比、センタータップ、OCL試験条件、挿入損失、反射損失、絶縁試験、PoE電流の定義を確認します。
- 04
評価または購買へ進む
候補を絞り込んだらサンプルを依頼し、マッチング支援はFAEに相談します。型番と数量が明確な場合は見積もりを依頼します。
主な選定パラメータ
各フィルターで確認できること
ポート数
モジュールが対応するネットワークポートの数です。ピン数から算出する値ではありません。
実装方式・寸法
SMD、スルーホール／DIP、低背タイプを区別し、列間隔、フットプリント、ピン方向を確認します。
温度
動作温度範囲、保存温度範囲、温度上昇条件を区別します。「産業用」という表現は、規定温度範囲の代わりにはなりません。
絶縁
AC/DC、試験時間、試験限界条件を保持して確認します。耐電圧試験値は連続動作電圧の定格ではありません。
PoE
PoE非対応品と、PoE対応が明示された製品を区別します。各チャネル、全チャネルなどの電流定義もそのまま確認します。
技術性能・用途適合性
設計条件全体を確認
用途への適合性は型番ごとに異なります。カタログ項目で候補を絞り込み、リンク先の技術資料で設計要件への適合を確認してください。
スイッチ
- アクセス側とアップリンク側の速度を分けて定義し、ポート密度、PoEの給受電役割、PCBスペースを確認します。
産業用ゲートウェイ／制御機器
- 動作温度、PHY接続、絶縁要件、システムのEMC試験条件を確認します。
無線AP、ルーター、セキュリティ機器
- 候補を比較する前に、インターフェースが受電するか、必要なアップリンク速度、筐体内の温度上昇を明確にします。これらは選定シナリオであり、掲載されているすべての型番があらゆる用途に適合することを示すものではありません。
ダウンロード・技術資料
型番から資料を検索
SKUの全部または一部を検索し、製品表に戻らずにデータシート、3Dモデル、PCBフットプリントを開けます。
代表的な資料一式を表示しています。特定のSKUは検索して確認してください。
WHSG24301JM10/100/1000 Base-T
WHDQ96504P22.5G/5G Base-T
WHSG24301GM10/100/1000 Base-T
WHSG50015P010/100/1000 Base-T
WHSG24701D110/100/1000 Base-T
WHSG50002P110/100/1000 Base-T
- 151
- PDFデータシート掲載数
- 151
- 3Dファイル掲載数
- 149
- PCBフットプリント掲載数
VOOHUが公開する製品情報は、エンジニアリングチームが確認しています。仕様、ダウンロード資料、技術サポート情報は型番ごとに紐付けられているため、サンプルや見積もりを依頼する前に確認できます。
カテゴリー概要
What a LAN transformer does and how to choose one
Every copper Ethernet port needs one, but the selection turns on three things: speed, PoE and whether the magnetics sit in the connector.
型番が決まっている場合は、サンプルまたは見積もりを依頼。
Isolation and common mode rejection
The transformer sits between the PHY and the RJ45, coupling the signal magnetically so no direct connection exists between cable and board. That gives the isolation the Ethernet standard requires and rejects common mode noise picked up along the run. It is not an optional filter.
Speed sets the specification
A part specified for 10/100 will not hold signal integrity at gigabit, and a gigabit part may not survive 2.5G or above. Return loss, insertion loss and crosstalk are all specified against the speed the part is rated for. Select against the highest speed the link will ever run, not the speed it launches with.
PoE changes the requirement
Power over Ethernet puts DC current through the centre taps, so the transformer must be rated for the bias current the PoE class demands. A non-PoE part in a PoE design saturates and the link degrades or fails. Confirm the PoE class first, then filter on it before anything else.
よくあるご質問・関連ガイド
設計採用前によくあるご質問
ここではページの利用手順に沿ってご案内します。型番固有の技術限界は、リンク先の技術資料で確認してください。
LANトランスとイーサネットトランスは同じ種類の部品ですか？
このページでは、いずれも銅線イーサネットインターフェース用の信号用磁気部品を指します。ただし、ディスクリートトランス、マグネティクス内蔵RJ45コネクター、PoE電源トランスは区別してください。このページはディスクリートLANトランスの選定用です。
イーサネットトランスはどのように選定しますか？データレートを合わせるだけで十分ですか？
データレートの一致は最初の絞り込みにすぎません。PHY要件、ポート数、PoE、温度、内部接続、PCBフットプリントを確認してください。新規設計ではデータレートから始め、既存部品の置き換えではフットプリントとピン配列も同時に確認します。PHYまたは現在の型番をお知らせいただければ、候補を絞り込めます。
イーサネットトランスのセンタータップは電源とグランドのどちらに接続しますか？
すべてのPHYに共通する接続方法はありません。PHY側とケーブル側のセンタータップを区別し、対象PHYのリファレンス回路、トランスの回路図、PoE構成に従って接続とデカップリングを決めてください。確認せずに別のPHYの回路を流用しないでください。FAE確認にはPHY情報と回路図をお送りください。
PoE対応イーサネットマグネティクスとPoE電源トランスの違いは何ですか？
PoE対応イーサネットマグネティクスは、規定された接続条件と電流条件のもとでポートの給電経路に対応しながら、信号結合と絶縁を行います。PoE電源トランスは、関連するDC-DC電力変換段で使用されます。両者は互換ではありません。対象PHY、PSE/PDの役割、電力要件をお知らせください。
ピン数とピッチが同じトランスは、そのまま置き換えできますか？
この2つの寸法だけでは互換性を判断できません。ピン列間隔、フットプリント、ピン機能、センタータップ、巻数比、磁気構造、電気的限界値を確認してください。FAEは既存部品を確認し、検証が必要な相違点を特定できます。このページは、未検証のまま実装できるドロップイン代替を保証するものではありません。
挿入損失、反射損失、開放回路インダクタンスはどのように比較しますか？
関連する限界値を比較する前に、周波数範囲、試験電圧、温度、DCバイアス、Min/Max/Typの定義を揃えてください。負の値や数式で示される反射損失仕様は、データシートの規約に従って読み取ります。OCL試験のDCバイアスはPoE電流定格ではありません。比較条件が不足している場合は、データシート全文を確認してください。
ディスクリートトランスとマグネティクス内蔵RJ45コネクターのどちらを使用すべきですか？
ディスクリート設計では、マグネティクスとRJ45ジャックを個別に選定できます。MagJackはマグネティクスをコネクターに内蔵しています。どちらかが常に信号特性やコストで優れると決めつけず、PCBスペース、インターフェース構成、PHY要件、PoE、組立制約に基づいて選択してください。設計を確認せずに、すでにマグネティクスを内蔵したインターフェースへ別のトランスを追加しないでください。
LANトランスのサンプル、見積もり、カスタム設計レビューはどのように依頼しますか？
型番が決まっている場合は、型番、数量、納入先をお知らせのうえ、サンプルまたは価格をお問い合わせください。型番が未選定の場合は、用途、対象PHY、または現在使用中の部品からお知らせください。営業エンジニアが対応し、マッチングやカスタマイズにはFAEが参加します。在庫、価格、リードタイムは型番と注文ごとに確認します。カスタム設計には、電気要件、寸法要件、検証要件も必要です。
エンジニアサポート
製品選定後のご相談
候補型番と、確認が必要な条件をお送りください。候補が明確になった後にサンプル支援を追加でき、商取引に関するご質問も同じ技術相談の中でご相談いただけます。
- 1選択した型番
- 2エンジニア確認
- 3サンプル申請
- 4商談
代替品評価をご希望の場合
- 元の型番とデータシート
資料のリビジョンも記載してください
- 動作条件
温度、絶縁電圧、PoE電流の条件
- パッケージ制約
ピン数、ピッチ、ピン列間隔
- プロジェクト段階と年間数量
サンプルと評価の優先度確認に使用します
- 希望確認日
候補と相違点の比較が必要な時期
エンジニア確認により候補型番を選び、相違点をご説明します。
サンプル・見積もりをご希望の場合
- 候補型番
選定表またはエンジニア確認で選んだ型番
- 数量とプロジェクト段階
試作／パイロット生産／量産
- 希望納期
サンプルと量産の時期を分けて記載してください
- 必要資料
適合資料、材料宣言、第三者機関レポートなど
サンプル数量、リードタイム、費用は、プロジェクト段階と型番によって異なります。営業担当者より営業日にご回答します。
