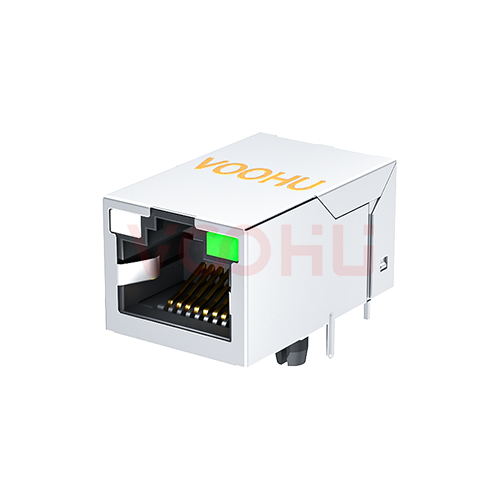

SYT311Q070AJ3A4DN 90° 1*1 タブアップ 100/1000BASE LED GY/G DIP RJ45

VOOHU Electronics は、ISO 9001:2015 国際品質マネジメントシステム認証、ISO 14001:2015 環境認証、RoHS 環境認証、REACH 認証、および CE 認証を取得しています。

VOOHU 公式 Web サイトでは、製品カテゴリまたはパラメーター フィルター (データ レート、パッケージ タイプ、動作温度、電流など) を通じてオンラインで製品をすばやく選択できます。 「」もご覧いただけます。ソリューション「」ページでは、お客様のニーズに合った推奨ソリューションを表示します。さらなるサポートが必要な場合は、テクニカル サポート チームに直接連絡し、アプリケーション シナリオを提供してください。お客様に最適なソリューションを正確に推奨します。

金メッキの厚さは接触抵抗と寿命に直接影響します。商用-グレードの RJ45 メッキは通常 3-6 μインチで、一般的なオフィス環境に適しています。工業用グレードは 15 μインチ以上であることが推奨され、酸化やフレッチング腐食に効果的に耐えます。メッキが薄すぎると、長期間の使用後に接触抵抗が上昇し、信号誤り率が増加する。 VOOHU の標準 RJ45 シリーズは、接点の金メッキの厚さが 15 μインチ以上、嵌合寿命が 750 サイクル以上です。

簡単に次の 3 つの観点から判断できます。まず、ハウジングに亀裂やバリがないこと、金ピンのメッキが酸化や変色がなく均一であること、シールド シェルの厚さが 0.2 mm 以上であることを目視検査します。次に、マルチメータを使用して、接点間の接触抵抗が数十 mΩ 程度、絶縁抵抗が 1000 MΩ 以上であることを確認します。第三に、嵌合中に明確な「カチッ」というロック音が聞こえ、挿入後に小刻みに動かしても緩みがないことが必要です。産業環境では、追加の耐電圧テストが推奨されます: 隣接する端子間で 1000 VAC/60 秒で絶縁破壊がないこと。

それは主にアプリケーション環境の電磁干渉強度に依存します。シールドなしの RJ45 は、オフィス ネットワークや通常の屋内機器に適しており、低コストで配線が柔軟です。シールドされた RJ45 は、工業作業場、医療機器、屋外キャビネットなどの強力な EMI/RFI 環境に適しています。効果を発揮するには、シールドされたケーブル配線と適切な接地が必要です。シールドはリンク全体にわたって一貫している必要があることに注意してください。コネクタ、ケーブル、および機器の端はすべて接地されている必要があります。そうしないと、シールド層が代わりにアンテナになります。
