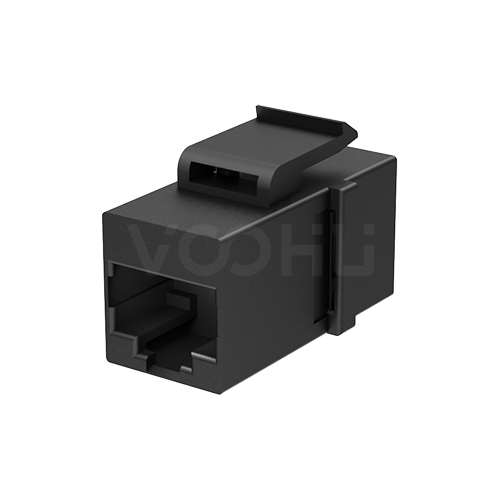

SYTUS030026SL EMIなし RJ45 ストレートコネクタ

VOOHU Electronics は、ISO 9001:2015 国際品質マネジメントシステム認証、ISO 14001:2015 環境認証、RoHS 環境認証、REACH 認証、および CE 認証を取得しています。

VOOHU 公式 Web サイトでは、製品カテゴリまたはパラメーター フィルター (データ レート、パッケージ タイプ、動作温度、電流など) を通じてオンラインで製品をすばやく選択できます。 「」もご覧いただけます。解決策「」ページでは、お客様のニーズに合った推奨ソリューションを表示します。さらなるサポートが必要な場合は、テクニカル サポート チームに直接連絡し、アプリケーション シナリオを提供してください。お客様に最適なソリューションを正確に推奨します。

適切に使用すると、高品質の RJ45 カプラは通常 0.3 dB 未満の挿入損失をもたらし、1 Gbps 以下のレートにはほとんど影響を与えません。しかし、品質の悪いカプラは、内部の接点ずれにより線離れやインピーダンス不連続（反射を生じる）を引き起こし、実効伝送距離を１０〜２０ｍ短縮する可能性がある。 10 Gbps アプリケーションでは、カプラーの影響はさらに大きくなります。総挿入損失を 1 dB 以内に保つために、使用を避けるか、シールド付き CAT6A カプラを選択することをお勧めします。

非シールドカプラは、屋内の短距離ケーブルの接続と延長に適しており、低コストで小型です。シールドカプラ (金属ハウジング + 内部シールド絶縁) は、工業用地や屋外キャビネットなどの EMI/RFI 干渉のある環境に適しています。金属ハウジングは、シールド付きケーブルのシールドと連続したシールド経路を形成できます。注: シールド付きケーブルを両端で使用する必要があります。そうしないと、シールド付きカプラーがアンテナになる可能性があります。

4 導体カプラーはピン 1、2、3、6 (100M イーサネットに必要な 2 つの差動ペア) のみを接続しますが、8 導体フル カプラーは 8 つのピンすべてを接続します。 100M ネットワーク (100BASE-TX) は 4 つの導体で動作しますが、ギガビット (1000BASE-T) は 8 つの導体を使用する必要があります。 PoE 電力供給には 8 本の導体も必要です (データ ペアまたはスペア ペアに電力を供給)。互換性の問題を避けるために、8 導体フル カプラーを標準化することをお勧めします。

防水カプラは、カプラと防水ＲＪ４５との交差製品であり、キャビネットパネルへの壁面取り付けに使用され、壁の外側は屋外環境、内側は屋内機器である。設計は、相互に排他的な 2 つのニーズを同時に満たす必要があります。信号の完全性を確保するために内部のスルー コンタクトは正確な位置合わせを必要とし、一方、外部は水や埃から完全に密閉する必要があります。

２層封止構造の設計原理：

第 1 層 (内部シール): カプラー内部はオーバーモールディング プロセスを使用し、8P8C コンタクト アセンブリ全体をエラストマー (TPE/TPU) 内で射出成形し、ワイヤー ペアからワイヤー ペアを分離するプラスチック絶縁壁を備えています。このエラストマーは同時に次の役割を果たします。接触領域を密閉して、湿気が接触ギャップに沿って浸入するのを防ぎます。長期間の嵌合後に接触力が減衰しないように、接触予圧を提供します。振動を吸収してフレッチング摩耗を軽減します。

2層目（外側シール）：カプラーハウジングとパネル開口部の間にアキシャルOリング+ロッキングナットシールを使用します。ロッキングナットを締めると、O リングが圧縮されて軸方向に変形し、面シールが形成されます。推奨パネル開口部はΦ22-24mm、表面粗さRa≦3.2μmです。金属ナットの推奨締め付けトルクは0.8～1.2N・mです。

PCB設計のキーポイント: 防水カプラのパネルソケット端では、PCBピンの差動配線は100Ωのインピーダンスと等しい長さの制御を維持する必要があります。パネル開口部の防水ガスケットの締め付けトルクが適切でないと基板が変形する恐れがありますので、基板裏面に補強リブを追加するか、強化ソケットの使用を推奨します。

VOOHUのWH10800400W024全ネジアダプター防水カプラーは、IP67保護、180°スルー構造、内部8芯フル接続、CAT5e伝送性能をサポートしています。
