Standardschaltungsdesign100 MBit/s Ethernet-Überspannungsschutz und antistatischer Standardschaltkreis

100-Mbit/s-Ethernet-Überspannungs- und statische Elektrizitätsschutz-Standardreferenz für Schaltungsdesign

Bei dieser Lösung handelt es sich um eine 100-Mbps-Ethernet-Standardlösung von VOOHU Electronics Technology. Das Unternehmen konzentriert sich seit über 8 Jahren auf elektronische Kommunikationskomponenten und folgt dabei der Geschäftsstrategie und Servicephilosophie „Wählen Sie VOOHU, wirklich zuverlässig“ und bietet umfassenden technischen Lösungssupport.


Aktuell-TypPHY-Standardlösung

Lösungseinführung

Für den Überspannungsschutz von 100-M-Ethernet-Ports im Freien verfügt diese Lösung über einen zweistufigen Schutz, der einen zuverlässigen Betrieb gewährleistet, die Signalintegrität bei hohen Temperaturen garantiert und IEC61000-4-2, Level 4, Kontaktentladung 30 kV, Luftentladung 30 kV erfüllt. IEC61000-4-5 10/700μs, 40Ω, 6kV, ±5-fach. Vier Gigabit-Ethernet-Ports sind erweiterbar.

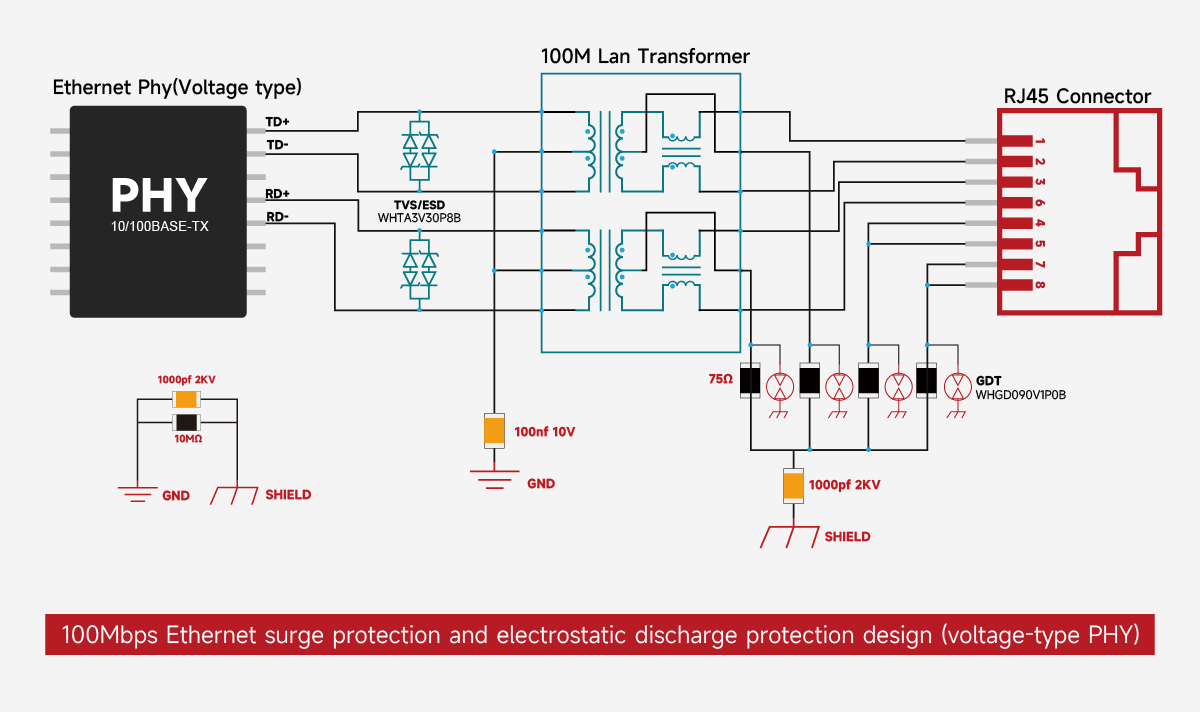

1. Primärseitige Verkabelung:

• Differentialpaar-Verbindung: Die Primärseite des LAN-Transformators ist mit den Differentialpaaren von TD bzw. RD verbunden. Die Verdrahtungsreihenfolge der beiden Differenzpaarsätze kann beim PCB-Routing vertauscht werden.

• Entkopplungskondensator: Die Primärseite sollte über einen 100-nF-Kondensator mit GND verbunden sein, um Signalstabilität und -integrität sicherzustellen.

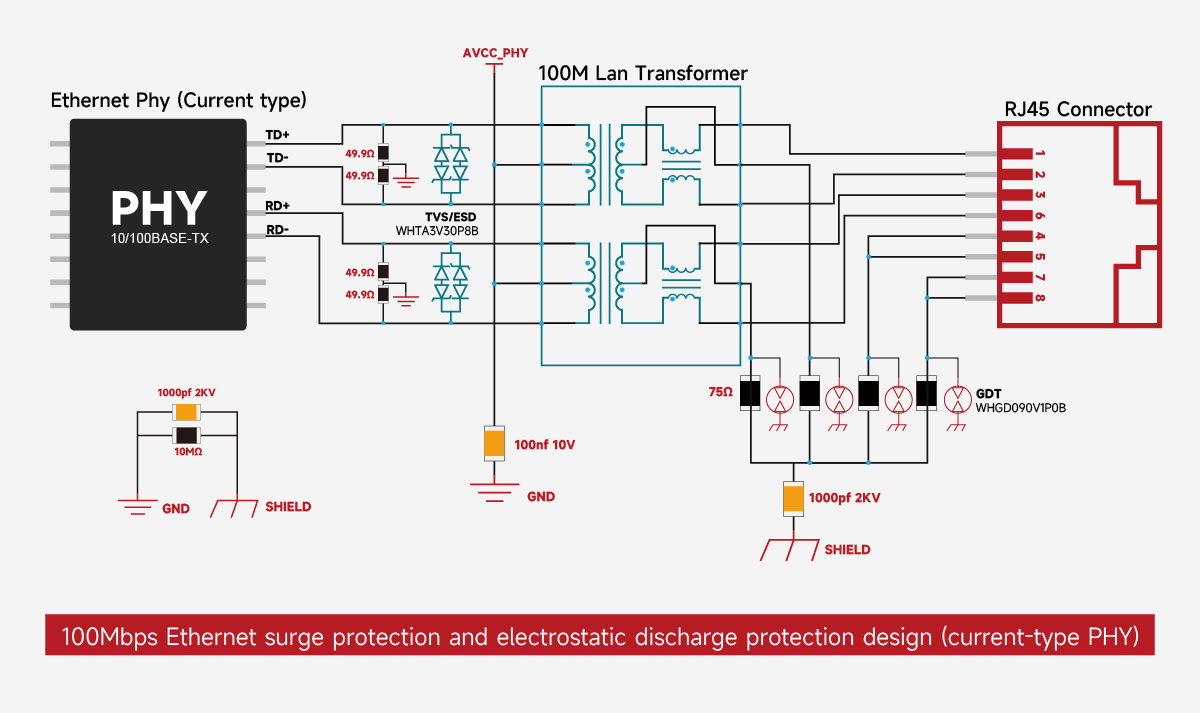

• VCC-Stromversorgung: Bei Strommodus-PHYs muss die Primärspule mit dem VCC des PHY verbunden werden, um hochfrequentes Rauschen zu filtern und Signalstabilität sicherzustellen. Es wird empfohlen, zwischen jedem Differentialpaar zwei 49,9-Ω-Widerstände parallel zu schalten und diese mit GND zu verbinden.

2. Sekundärseitige Verkabelung:

• RJ45-Anschluss: Verbinden Sie die Sekundärseite mit den Pins 1, 2, 3 und 6 der RJ45-Schnittstelle.

• BOB-Smith-Schaltung: Schließen Sie einen 75-Ω-Widerstand an die Sekundärseite und den entsprechenden nicht verwendeten Pin an und verbinden Sie ihn dann über einen 1-nF-Kondensator mit einer Spannungsfestigkeit von 2 kV oder höher mit der Gehäusemasse. Es wird empfohlen, einen 1206-Gehäuse-Keramikkondensator für die Oberflächenmontage oder einen Hochspannungs-Keramikkondensator mit großem Anschlussabstand zu verwenden.

3. Erdungsbehandlung:

• Floating-Pins: Floating-Pins der RJ45-Schnittstelle sollten ebenfalls über ein ähnliches Design mit der Gehäuseerde verbunden werden und letztendlich in die Erde fließen, um die Integrität des gesamten Erdungssystems des Stromkreises sicherzustellen.

Beschreibung der Schaltungsfunktion:

• BOB-Smith-Schaltung: Eine Schaltung bestehend aus einem 75-Ω-Widerstand und einem 1-nF-Kondensator bietet einen Rückweg für Gleichtaktsignale, filtert Gleichtaktsignale effektiv heraus, verbessert elektromagnetische Störungen (EMI) und unterdrückt Einschaltströme bis zu einem gewissen Grad.

• Entkopplungskondensator: Ein 100-nF-Kondensator wird verwendet, um hochfrequentes Rauschen herauszufiltern und so Signalstabilität und -integrität sicherzustellen.

• Nennspannung des Kondensators: Der 1-nF-Kondensator muss eine Nennspannung von 2 kV oder höher haben, um Zuverlässigkeit in Hochspannungsumgebungen zu gewährleisten.

Bei dieser Lösung handelt es sich um eine diskrete Standard-RJ45-Lösung mit 100 Mbit/s von VOOHU Electronics Technology. Das Unternehmen konzentriert sich seit über 12 Jahren auf elektronische Kommunikationskomponenten und folgt dabei der Geschäftsstrategie und Servicephilosophie „Wählen Sie VOOHU für Zuverlässigkeit“ und bietet umfassenden technischen Support.

---

Standardschaltungsreferenz

---

Spannung-TypPHY-Standardlösung

Lösungsübersicht

Diese Lösung dient dem Überspannungsschutz von 100-M-Ethernet-Ports im Freien. Es verfügt über einen zweistufigen Schutz, der einen zuverlässigen Betrieb und Signalintegrität bei hohen Temperaturen gewährleistet. Es entspricht IEC61000-4-2, Klasse 4, mit einer Kontaktentladung von 30 kV und einer Luftentladung von 30 kV. Es erfüllt außerdem die IEC61000-4-5-Standards: 10/700 μs, 40 Ω, 6 kV, ±5 Zyklen. Es können vier Gigabit-Ethernet-Ports hinzugefügt werden.

1. Primärseitige Verkabelung:

• Differentialpaar-Verbindung: Verbinden Sie die Primärseite des LAN-Transformators mit den Differentialpaaren von TD bzw. RD. Die Pin-Reihenfolge der beiden Differentialpaare kann beim PCB-Routing vertauscht werden.

• Entkopplungskondensator: Die Primärseite sollte über einen 100-nF-Kondensator mit GND verbunden sein, um Signalstabilität und -integrität sicherzustellen.

2. Sekundärseitige Verkabelung:

• RJ45-Anschluss: Verbinden Sie die Sekundärseite mit den Pins 1, 2, 3 und 6 der RJ45-Schnittstelle.

• BOB-Smith-Schaltung: Ein 75-Ω-Widerstand ist an die Sekundärseite und die Leerlaufseite angeschlossen, gefolgt von einem 1-nF-Kondensator mit einer Nennspannung von 2 kV oder höher, der an die Gehäusemasse angeschlossen ist. Empfohlen wird ein 1206-Gehäuse-Keramikkondensator zur Oberflächenmontage oder ein Hochspannungs-Keramikkondensator mit großem Anschlussabstand.

3. Erdungsbehandlung:

• Floating-Pins: Die Floating-Pins der RJ45-Schnittstelle sollten ebenfalls über ein ähnliches Design mit der Gehäuseerde verbunden werden und letztendlich in die Erde fließen, um die Integrität des gesamten Erdungssystems des Stromkreises sicherzustellen.

Beschreibung der Schaltungsfunktion:

• BOB-Smith-Schaltung: Diese Schaltung, bestehend aus einem 75-Ω-Widerstand und einem 1-nF-Kondensator, bietet einen Rückweg für Gleichtaktsignale, filtert Gleichtaktsignale effektiv heraus, verbessert elektromagnetische Störungen (EMI) und unterdrückt Einschaltströme bis zu einem gewissen Grad.

• Entkopplungskondensator: Ein 100-nF-Kondensator wird verwendet, um hochfrequentes Rauschen herauszufiltern und so Signalstabilität und -integrität sicherzustellen.

• Nennspannung des Kondensators: Der 1-nF-Kondensator muss eine Nennspannung von 2 kV oder höher haben, um Zuverlässigkeit in Hochspannungsumgebungen zu gewährleisten.

---

Standardschaltungsreferenz

---

Empfohlene verwandte Produkte


Hinweis: Bei den oben genannten Lösungen handelt es sich lediglich um Standarddesigns, die nur als Referenz dienen. Der endgültige Schaltungsentwurf basiert auf den Anforderungen vor Ort. Kontaktieren Sie uns für kostenlosen, ausführlichen Support.
