Übertragersortiment
Vergleichen Sie Gigabit-, 2.5G/5G- und 10G-CHIP-LAN-Übertrager der 4532B-Familie; PoE-Anforderungen und OCL-Bedingungen sind anhand der Teilenummer zu prüfen. Beginnen Sie bei einem neuen Design mit PHY und Leistungsanforderungen. Lassen Sie bei einem bestehenden Bauteilersatz die Unterschiede von uns prüfen. Sobald die Teilenummer bekannt ist, können Sie direkt Muster oder Produktionspreise anfordern.
Artikelsuche und Produktauswahl
Filtern Sie 4532B-Chip-LAN-Übertrager nach Datenrate, OCL mit DC-Vormagnetisierung, PoE-Kennzeichnung und Klassifizierung.
* Spalten „Bild“ und „Artikelnummer“ fixiert · horizontal ziehen, um alle Spezifikationen anzuzeigen
| Bild | Datenblatt | Vergleichen | Downloads |
Baugröße
|
Klassifizierung
|
Datenrate
|
L (μH)
|
Impedanz (Ω)
|
PoE
|
Muster |
|---|
| Bild | Artikelnummer | Datenblatt | Vergleichen | Downloads | Baugröße | Klassifizierung | Datenrate | L (μH) | Impedanz (Ω) | PoE | Muster |
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
WHLT-4532B-121MMT | SPEC | 4532B | Transformator + CMC | 10G Base-T | 120 @15mA Gleichstromvormagnetisierung | - | PoE at |
|
||
|
|
WHLT-4532B-181MQT | SPEC | 4532B | Transformator + CMC | 2.5G/5G Base-T | 180 @10.5mA Gleichstromvormagnetisierung | - | PoE at |
|
||
|
|
WHLT-4532B-151MQT | SPEC | 4532B | Transformator + CMC | 2.5G/5G Base-T | 150 @10.5mA Gleichstromvormagnetisierung | - | PoE at |
|
||
|
|
WHLT-4532B-351MGF | SPEC | 4532B | Transformator + CMC | 100/1000 BASE-T | 350 @8mA Gleichstromvormagnetisierung | - | PoE af |
|
||
 |
WHLT-4532B-121MGT | SPEC | 4532B | Transformator + CMC | 100/1000 BASE-T | 120 @10.8mA Gleichstromvormagnetisierung | - | PoE at |
|
||
|
|
WHLT-4532B-201MGF | SPEC | 4532B | Transformator + CMC | 100/1000 BASE-T | 200 @8mA Gleichstromvormagnetisierung | - | PoE af |
|
||
 |
WHLT-4532B-201MGN | SPEC | 4532B | Transformator + CMC | 100/1000 BASE-T | 200 @8mA Gleichstromvormagnetisierung | - | Ohne PoE |
|
Erweitern Sie die ausgewählten Filter oder löschen Sie die aktuelle Suche.
Schnellzugriff auf Produktfamilien
Die angegebenen Anzahlen basieren auf den aktuell veröffentlichten Produktdaten.
Serienüberblick

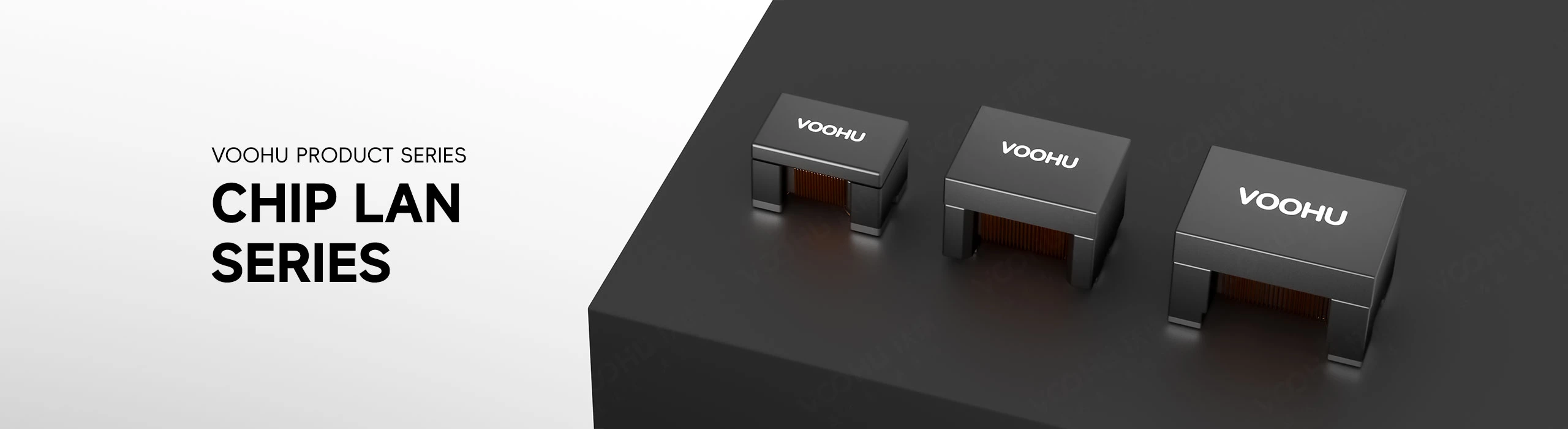

Ein 4532B-PoE-Chip-LAN-Übertrager ist ein oberflächenmontiertes X’fmr+CMC-Bauteil zwischen PHY und RJ45-Buchse, das auf der Kabelseite auch PoE-Strom führen kann. Sie finden ihn auch unter den Bezeichnungen PoE-Chip-Ethernet-Übertrager oder oberflächenmontierbarer LAN-Übertrager. Die Reihe deckt Gigabit, 2,5G/5G und 10GBASE-T mit den Kennzeichnungen Non-PoE, PoE af und PoE at ab. Für PoE bt vergleichen Sie die 5335A-Chip-LAN-Übertrager.
PoE at ist bei WHLT-4532B-121MGT, WHLT-4532B-151MQT, WHLT-4532B-181MQT und WHLT-4532B-121MMT gelistet, PoE af bei WHLT-4532B-201MGF und WHLT-4532B-351MGF, und WHLT-4532B-201MGN ist ohne PoE. Prüfen Sie den Nennstrom im jeweiligen Datenblatt.
Für 100/1000BASE-T reicht die OCL von 120 µH bei 10,8 mA (WHLT-4532B-121MGT) bis 350 µH bei 8 mA (WHLT-4532B-351MGF); WHLT-4532B-201MGF und WHLT-4532B-201MGN liegen bei 200 µH und 8 mA. Wählen Sie zuerst die PoE-Kennzeichnung, dann die OCL.
WHLT-4532B-151MQT (150 µH bei 10,5 mA) und WHLT-4532B-181MQT (180 µH bei 10,5 mA) bedienen 2.5G/5GBASE-T, WHLT-4532B-121MMT (120 µH bei 15 mA) bedient 10GBASE-T. Jeder trägt die Kennzeichnung PoE at.
Jeder 4532B-Chip-LAN-Übertrager gibt die OCL bei einer DC-Vormagnetisierung an, von 8 mA bei den Gigabit-Typen mit PoE af und ohne PoE bis 15 mA beim 10G-Typ. Die Vormagnetisierung ist eine Prüfbedingung, kein PoE-Nennstrom; lesen Sie den Nennstrom daher separat.
Anwendungen
Die Baugröße 4532B bedient kompakte PoE-Ports sowohl auf der Seite des gespeisten Geräts als auch auf der PSE-Seite.
Gigabit-IP-Kameras und Video-Sprechanlagen mit PoE können WHLT-4532B-121MGT mit der Kennzeichnung PoE at nutzen oder WHLT-4532B-201MGF, wenn PoE af ausreicht. Prüfen Sie die Erwärmung in geschlossenen Gehäusen.
WLAN-Access-Points mit 2,5G- oder 5G-Uplink und PoE-at-Versorgung können WHLT-4532B-151MQT oder WHLT-4532B-181MQT nutzen. Die beiden unterscheiden sich in der OCL; folgen Sie daher den Magnetics-Empfehlungen des PHY-Anbieters.
Gigabit-PSE-Ports in kompakten PoE-Switches können WHLT-4532B-121MGT nutzen, und 10GBASE-T-Ports mit PoE at können WHLT-4532B-121MMT nutzen. Planen Sie Kupferfläche und Luftstrom für die volle Portlast.
Downloads und technische Ressourcen
Suchen Sie eine Teilenummer, um Datenblatt, 3D-Modell und PCB-Footprint zu erhalten, und bestätigen Sie vor dem Layout PoE-Nennstrom und Pads.
Es werden repräsentative verfügbare Dateisätze angezeigt. Suchen Sie nach einer bestimmten Artikelnummer.
Die veröffentlichten Produktinhalte von VOOHU werden vom technischen Team geprüft. Spezifikationen, Downloads und Informationen zum technischen Support sind bestimmten Artikelnummern zugeordnet, sodass Sie sie vor einer Muster- oder Angebotsanfrage prüfen können.
Beschaffung
VOOHU fertigt die 4532B-Chip-LAN-Übertrager im eigenen Werk für magnetische Bauteile in Mianyang. Für jede Teilenummer sind Datenblatt, 3D-Modell und PCB-Footprint veröffentlicht, sodass sich der PoE-Port prüfen lässt, bevor Muster bestellt werden.
Neues Design besprechen
FAE für eine Ersatztypenprüfung kontaktieren.
Sie haben bereits eine Artikelnummer? Muster oder Angebot anfragen.
Muster sind zur Bewertung erhältlich, ausgewählte Typen kostenlos. Unser FAE-Team bestätigt Ihnen gerne die Optionen für Ihr Projekt. Für ein Angebot nennen Sie Teilenummer, Menge und Zieltermin; die typische Lieferzeit beträgt 7–10 Tage.
Um einen PoE-Chip-LAN-Übertrager eines anderen Anbieters zu ersetzen, senden Sie dessen Teilenummer und Datenblatt. Unser FAE-Team vergleicht Datenrate, OCL und Vormagnetisierung, PoE-Stufe, Pinbelegung und Footprint und schlägt VOOHU-Kandidaten vor, die Sie vor der Serie mit Mustern validieren.
VOOHU ist nach ISO 9001 und ISO 14001 zertifiziert. Seit 2018 hat VOOHU mehr als 1.500 Kunden beliefert, darunter über 150 börsennotierte Unternehmen. Jeder 4532B-Chip-LAN-Übertrager wird im Werk für magnetische Bauteile in Mianyang produziert.
FAQ und weiterführende Leitfäden
Antworten zu Fertigung, PoE-Planung auf einem Gigabit-Board und dazu, ab wann die Baugröße 5335A übernimmt.
Leiten Sie aus diesen Bezeichnungen keine Austauschbarkeit ab. Bestätigen Sie Datenrate, Stromdefinitionen, Temperaturanstieg und die vollständige PoE-Schaltung. Lassen Sie Bedingungen außerhalb der bestätigten Dokumentation von der Technik prüfen; eine PoE-at-Variante ist kein uneingeschränkter Ersatz für eine PoE-af-Variante.
121MGT ist die Gigabit-Option, 121MMT dagegen die 10G-Option. Obwohl beide einen Auswahlwert von 120 µH haben, unterscheiden sich ihre Vormagnetisierungs- und Frequenzbedingungen. Lassen Sie das vollständige Suffix nicht weg und ersetzen Sie das eine Bauteil nicht allein aufgrund dieses 120-µH-Werts durch das andere.
Nein. Die Induktivität wird durch PHY, Schaltung und Prüfbedingungen bestimmt. Vergleichen Sie Dämpfungsverhalten, Vormagnetisierung, DCR und Leistungsbedingungen im erforderlichen Frequenzbereich. Wählen Sie passend zur Schaltung aus, nicht nach dem größten Zahlenwert.
Wählen Sie zunächst Bauteil und Datenrate und lesen Sie dann die Frequenzbänder, dB-Definitionen und Grenzwertkonventionen im Datenblatt. Vergleichen Sie keine isolierten Werte aus unterschiedlichen Bändern und geben Sie ohne entsprechende Prüfnachweise keine prozentualen Verbesserungen an.
Stellen Sie für eine Austauschprüfung die Dokumentation des Originalbauteils, PHY, Datenrate, Leistungsarchitektur und mechanische Vorgaben bereit. Der Vertrieb bezieht FAE in die Zuordnung ein. Senden Sie für ein Musterangebot Zielbauteil, Menge und Termin direkt; diese Anfragen müssen keiner festen Reihenfolge folgen.
Ja. VOOHU fertigt sie im eigenen Werk für magnetische Bauteile in Mianyang, China, zusammen mit den Baugrößen 3532A, 4532E und 5335A; so kommen Typen für PoE af, PoE at und PoE bt aus einer Quelle.
Legen Sie das Layout für die Baugröße 4532B aus und bestücken Sie WHLT-4532B-201MGN, den Gigabit-Typ ohne PoE. WHLT-4532B-201MGF (PoE af) und WHLT-4532B-121MGT (PoE at) teilen sich die Größenklasse, sodass eine gespeiste Version nach einer Prüfung von Pinbelegung und Footprint folgen kann.
Wenn der Port PoE bt braucht. Alle 4532B-Typen enden bei PoE at, während die 5335A-Reihe PoE bt bei 10GBASE-T listet. Für 2,5G/5G mit PoE at bieten beide Baugrößen Typen; vergleichen Sie daher die Vormagnetisierungsbedingung und den Platz auf der Leiterplatte.
Technischer Support
Senden Sie die Artikelnummer des Kandidaten und die zu prüfende Bedingung. Muster können nach Abschluss der Auswahl angefragt werden; kaufmännische Fragen lassen sich im selben technischen Austausch klären.
Dokumentrevision angeben
Temperatur, Isolationsspannung und Bezugsgrundlage für den PoE-Strom
Pinzahl, Rastermaß und Abstand zwischen den Pinreihen
Zur Priorisierung von Mustern und Evaluierung
Zeitpunkt, zu dem Sie Kandidaten und einen Vergleich der Unterschiede benötigen
Die technische Prüfung ermittelt geeignete Kandidaten und erläutert die Unterschiede.
Aus der Produktauswahl oder technischen Prüfung
Prototyp / Pilotserie / Serienfertigung
Zeitplan für Muster und Serie getrennt angeben
Konformitätsnachweise, Materialdeklarationen oder Berichte Dritter
Muster sind zur Evaluierung erhältlich, ausgewählte Typen kostenlos. Unser FAE-Team bestätigt Ihnen gern die Optionen für Ihr Projekt. Der Vertrieb antwortet an Werktagen.
