Footprint-Familien
Das Sortiment umfasst 7,0 × 6,6 mm (Serien WHYT0630, WHYT0640 und WHYT0650), 11,5 × 10 mm (WHYT1030 bis WHYT1050), 13,45 × 12,6 mm (WHYT1250 bis WHYT1265), 17,15 × 17,15 mm (WHYT1770) und 23,5 × 22 mm (WHYT2313).
Induktivitätsprodukte

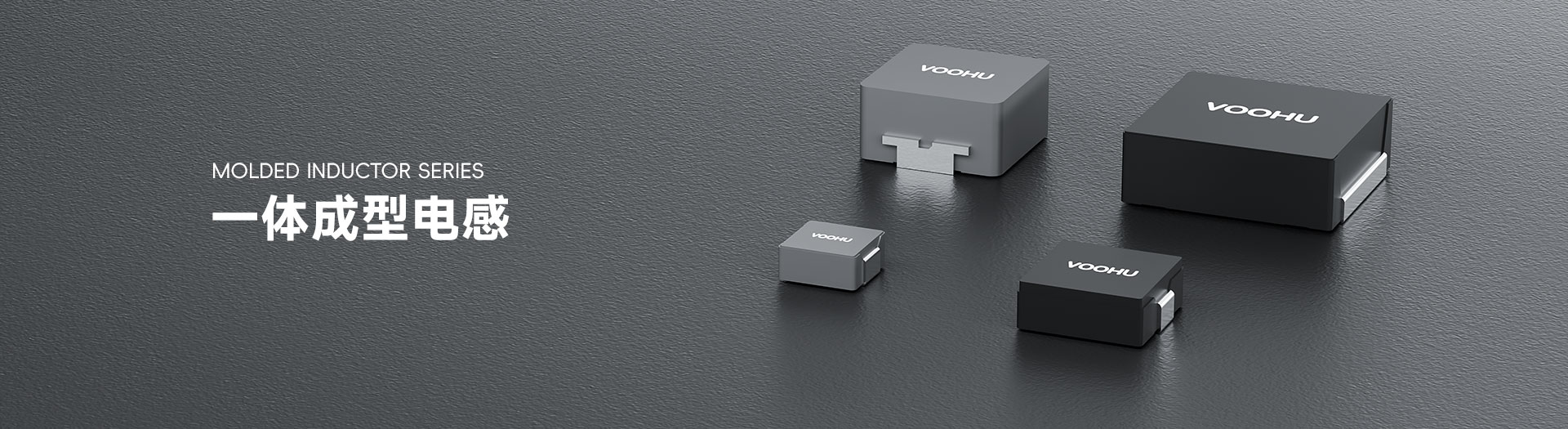

Molded-Leistungsinduktivitäten WHYT
WHYT ist die Hauptbaureihe von 7 × 6.6 Millimetern bis 23.5 × 22 und deckt 0.15 bis 150 Mikrohenry mit Effektivströmen bis 70 Ampere ab. Gehen Sie von der verfügbaren Bauhöhe aus und prüfen Sie dann sowohl IRMS als auch ISAT anhand Ihres Lastprofils.
Artikelsuche und Produktauswahl
Artikelnummern für Molded-Leistungsinduktivitäten WHYT finden
Filtern Sie gegossene Leistungsinduktivitäten WHYT nach Serie, Abmessungen, Induktivitätsbereich, DCR, IRMS und ISAT.
* Spalten „Bild“ und „Artikelnummer“ fixiert · horizontal ziehen, um alle Spezifikationen anzuzeigen
| Bild | Datenblatt | Vergleichen | Downloads |
Baugröße
|
Abmessungen (L×B×H)
|
Induktivitätswert
|
DCR (mΩ)
|
IRMS
|
ISAT
|
Muster |
|---|
| Bild | Artikelnummer | Datenblatt | Vergleichen | Downloads | Baugröße | Abmessungen (L×B×H) | Induktivitätswert | DCR (mΩ) | IRMS | ISAT | Muster |
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
WHYT2313 series | SPEC | WHYT Serie | 23.5*22*12.6mm | 1.00-100.00uH | 0.95-40mΩ | 11-70A | 9-60A |
|
||
|
|
WHYT1770 series | SPEC | WHYT Serie | 17.15*17.15*7mm | 2.2-100uH | 2.5-130mΩ | 3.7-29A | 5-34A |
|
||
|
|
WHYT1265 series | SPEC | WHYT Serie | 13.45*12.6*6.5mm | 4.7-100uH | 8.5-170mΩ | 3.5-16A | 4-24A |
|
||
|
|
WHYT1260 series | SPEC | WHYT Serie | 13.45*12.6*5.8mm | 4.7-150uH | 9-350mΩ | 1.5-15A | 2.7-24A |
|
||
|
|
WHYT1250 series | SPEC | WHYT Serie | 13.45*12.6*4.8mm | 0.22-47uH | 0.7-130mΩ | 3-50A | 5-75A |
|
||
|
|
WHYT1050 series | SPEC | WHYT Serie | 11.5*10*4.8mm | 0.22-100uH | 0.8-290mΩ | 2.1-37A | 2.8-65A |
|
||
|
|
WHYT1040 series | SPEC | WHYT Serie | 11.5*10*3.8mm | 0.15-100uH | 0.65-340mΩ | 2-45A | 2.3-75A |
|
||
|
|
WHYT1030 series | SPEC | WHYT Serie | 11.5*10*2.8mm | 0.22-33uH | 0.89-160mΩ | 4-50A | 2.6-33A |
|
||
|
|
WHYT0650 series | SPEC | WHYT Serie | 7.0*6.6*4.8mm | 0.47-47uH | 3.9-230mΩ | 2-20A | 2.6-21A |
|
||
|
|
WHYT0640 series | SPEC | WHYT Serie | 7.0*6.6*3.8mm | 0.68-47uH | 4.8-320mΩ | 1.8-17A | 2.5-19A |
|
||
|
|
WHYT0630 series | SPEC | WHYT Serie | 7.0*6.6*2.8mm | 0.22-47uH | 3-385mΩ | 1.5-24A | 2-34A |
|
Keine passenden Artikelnummern
Erweitern Sie die ausgewählten Filter oder löschen Sie die aktuelle Suche.
Nach Serie
Molded-Induktivitätsserien nach Größenklasse
Die Serien sind nach Footprint und Bauhöhe gegliedert, die zusammen Strombelastbarkeit und Verluste bestimmen.
Serienüberblick
Gegossene Leistungsinduktivitäten WHYT: Baugrößen und Nennwerte
Die gegossenen Leistungsinduktivitäten (Molded Power Inductors) WHYT sind geschirmte SMD-Leistungsinduktivitäten für die Ausgangsstufe von DC-DC-Abwärtswandlern (Buck), von Point-of-Load-Schienen bis zu Hochstromstufen. Sie werden auch als gegossene Drosseln, Composite-Induktivitäten oder Hochstrominduktivitäten geführt. Die Footprints reichen von 7,0 × 6,6 mm (Serie WHYT0630) bis 23,5 × 22 mm (Serie WHYT2313), die Bauhöhen von 2,8 mm bis 12,6 mm. Für dünnere Gehäuse siehe die flachen WHYTA-Induktivitäten, für einen kleineren Footprint die kompakten WHYTP-Typen.
Bauhöhen bei gleichem Footprint
Auf 11,5 × 10 mm sind die Serien WHYT1030, WHYT1040 und WHYT1050 jeweils 2,8, 3,8 und 4,8 mm hoch. Auf 13,45 × 12,6 mm sind WHYT1250, WHYT1260 und WHYT1265 jeweils 4,8, 5,8 und 6,5 mm hoch. Vergleichen Sie sie bei Ihrem exakten Induktivitätswert.
IRMS und ISAT unterscheiden sich
Die beiden Stromwerte verlaufen nicht parallel. Die Serie WHYT1030 nennt 4–50 A Nennstrom (IRMS), aber 2,6–33 A Sättigungsstrom (ISAT), sodass die Sättigung zuerst begrenzen kann, während WHYT1250 3–50 A IRMS und 5–75 A ISAT nennt. Prüfen Sie beide Werte für Ihren Induktivitätswert.
Induktivität und DCR
Kleine Werte beginnen bei 0,15 µH in der Serie WHYT1040, und die Serie WHYT1260 reicht bis 150 µH. Allein innerhalb von WHYT1040 reicht der DCR von 0,65 bis 340 mΩ; lesen Sie daher den Datenblattwert für Ihre Induktivität, nicht die Spanne der Serie.
Anwendungen
Wo gegossene Leistungsinduktivitäten WHYT eingesetzt werden
Durch den gegossenen Aufbau bleibt das Magnetfeld weitgehend eingeschlossen, sodass diese Bauteile nahe an empfindlichen Schaltungen sitzen können.
Versorgungsschienen auf Switch- und Router-Boards
Point-of-Load-Buck-Wandler auf Switch- und Router-Boards nutzen oft mittelgroße Typen wie die Serie WHYT1050 (11,5 × 10 × 4,8 mm) oder die Serie WHYT1265 (13,45 × 12,6 × 6,5 mm), um Welligkeit, DCR und Bauhöhe im Luftstrom auszubalancieren.
DC-DC-Stufen mit hohem Strom
Wo eine Induktivität Dutzende Ampere führt, hält eine gegossene Hochstrominduktivität wie die Serie WHYT2313 mit 23,5 × 22 × 12,6 mm und 0,95–40 mΩ DCR oder die Serie WHYT1770 mit 3,7–29 A IRMS die Leitungsverluste niedrig.
Nebenschienen auf dicht bestückten Leiterplatten
Speicher-, E/A- und PHY-Versorgungen passen oft auf den Footprint von 7,0 × 6,6 mm. Als Buck-Induktivität nennt dort die Serie WHYT0630 mit 2,8 mm Bauhöhe 1,5–24 A IRMS und 2–34 A ISAT.
Dokumente
Datenblätter der gegossenen Leistungsinduktivitäten WHYT
Öffnen Sie das Datenblatt der jeweiligen WHYT-Serie, um Abmessungen, IRMS und ISAT für Ihren Induktivitätswert vor dem Layout zu bestätigen.
Es werden repräsentative verfügbare Dateisätze angezeigt. Suchen Sie nach einer bestimmten Artikelnummer.
WHYT2313 seriesWHYT Serie
WHYT1770 seriesWHYT Serie
WHYT1265 seriesWHYT Serie
WHYT1260 seriesWHYT Serie
WHYT1250 seriesWHYT Serie
WHYT1050 seriesWHYT Serie
- 11
- Aufgeführte PDF-Datenblätter
- 0
- Aufgeführte 3D-Dateisätze
- 0
- Aufgeführte PCB-Footprints
Die veröffentlichten Produktinhalte von VOOHU werden vom technischen Team geprüft. Spezifikationen, Downloads und Informationen zum technischen Support sind bestimmten Artikelnummern zugeordnet, sodass Sie sie vor einer Muster- oder Angebotsanfrage prüfen können.
Beschaffung
Gegossene Leistungsinduktivitäten WHYT beziehen
VOOHU ist Hersteller von Leistungsinduktivitäten mit eigenem Werk für magnetische Bauteile in Mianyang. Für jede WHYT-Serie gibt es ein Datenblatt im Download-Bereich; prüfen Sie darin die Nennwerte Ihres exakten Werts. 3D-Modelle und PCB-Footprints sind nicht gelistet.
Neues Design besprechen
FAE für eine Ersatztypenprüfung kontaktieren.
Sie haben bereits eine Artikelnummer? Muster oder Angebot anfragen.
Muster und Angebote
Muster sind zur Bewertung erhältlich, ausgewählte Typen kostenlos. Unser FAE-Team bestätigt Ihnen gerne die Optionen für Ihr Projekt. Für ein Angebot nennen Sie Serie, Induktivitätswert und Menge; die typische Lieferzeit beträgt 7–10 Tage.
Alternativen zu Ihrer aktuellen Induktivität
Senden Sie Teilenummer und Datenblatt der gegossenen Induktivität, die Sie ersetzen möchten. Unser FAE-Team vergleicht Induktivität, DCR, IRMS, ISAT und Footprint und schlägt WHYT-Kandidaten vor, die Sie vor dem Serienanlauf mit Mustern validieren.
Qualität und Unternehmen
VOOHU ist nach ISO 9001 und ISO 14001 zertifiziert. Seit 2018 hat VOOHU mehr als 1.500 Kunden beliefert, darunter über 150 börsennotierte Unternehmen. Jede WHYT-Serie, von WHYT0630 bis WHYT2313, wird im Werk für magnetische Bauteile von VOOHU in Mianyang gefertigt.
FAQ
Fragen zu gegossenen Leistungsinduktivitäten WHYT
Lieferung, flache Optionen innerhalb von WHYT und die für das Layout verfügbaren Dateien.
Was deckt die WHYT-Reihe ab?
Footprints von etwa 7 × 6.6 Millimetern bis 23.5 × 22, mit Bauhöhen von unter 3 Millimetern bis über 12. Die Induktivität reicht von etwa 0.15 bis 150 Mikrohenry, der Gleichstromwiderstand beginnt bei etwa 0.65 Milliohm bei den größten Bauteilen mit niedrigem Induktivitätswert, und der Effektivstrom erreicht beim größten Gehäuse bis zu etwa 70 Ampere.
Wie funktionieren die Baugrößencodes?
Die vier Ziffern kodieren Footprint und Höhenstufe; das Datenblatt nennt die genauen Abmessungen in Millimetern. Innerhalb eines Footprints bietet ein höheres Gehäuse mehr Wickelvolumen, was bei gleicher Induktivität in der Regel einen niedrigeren Gleichstromwiderstand und einen höheren Strom bedeutet. Lesen Sie die Abmessungen ab, statt sie aus dem Code abzuleiten.
Mit welcher Baugröße sollte ich beginnen?
Beginnen Sie mit der verfügbaren Bauhöhe über Ihrem Wandler, da sie meist zuerst begrenzt. Prüfen Sie dann, welche Größenstufen innerhalb dieser Höhe die benötigte Induktivität bieten und dabei IRMS für den Dauerstrom und ISAT für Spitzenströme erfüllen. Grenzen Sie die Auswahl von der mechanischen Vorgabe hin zur elektrischen Eignung ein, nicht umgekehrt.
Wie viel Strom können die größten Bauteile führen?
Das größte Gehäuse der Reihe erreicht etwa 70 Ampere Effektivstrom und 60 Ampere Sättigungsstrom, mit einem Gleichstromwiderstand unter einem Milliohm am unteren Ende des Induktivitätsbereichs. Diese Werte variieren mit dem gewählten Induktivitätswert. Prüfen Sie daher die konkrete Teilenummer statt des Bereichs auf Serienebene.
Wie fordere ich Muster oder ein Angebot an?
Wenn Sie eine vollständige Teilenummer haben, senden Sie Teilenummer, Menge, Lieferregion und den benötigten Termin. Wenn Sie sich noch in der Auswahl befinden, senden Sie Ausgangsstrom, Schaltfrequenz, zulässige Welligkeit und verfügbare Bauhöhe. Ein Vertriebsingenieur stellt dann eine Vorauswahl geeigneter Kandidaten zusammen.
Ist VOOHU Hersteller der gegossenen Leistungsinduktivitäten WHYT?
Ja. VOOHU fertigt die gegossenen Leistungsinduktivitäten WHYT im eigenen Werk für magnetische Bauteile in Mianyang, China, von der Serie WHYT0630 mit 7,0 × 6,6 mm bis zur Serie WHYT2313 mit 23,5 × 22 mm. Dasselbe Werk fertigt die Reihen WHYTA und WHYTP.
Welche WHYT-Serien bleiben unter einer Höhengrenze von 3 mm?
Die Serie WHYT1030 (11,5 × 10 × 2,8 mm, 0,22–33 µH, 4–50 A IRMS) und die Serie WHYT0630 (7,0 × 6,6 × 2,8 mm, 0,22–47 µH, 1,5–24 A IRMS). Für geringere Bauhöhen vergleichen Sie die flache WHYTA-Reihe.
Gibt es 3D-Modelle oder PCB-Footprints für die gegossenen Leistungsinduktivitäten WHYT?
Nicht als Download. Der Selektor führt für jede WHYT-Serie ein Datenblatt; erstellen Sie das Padlayout nach der Zeichnung im Datenblatt und prüfen Sie die Bauhöhe gegen Ihr Gehäuse. Unser FAE-Team kann den Footprint vor der Freigabe mit Ihnen prüfen.
Technischer Support
Muster und Support für gegossene Leistungsinduktivitäten WHYT
Senden Sie die Artikelnummer des Kandidaten und die zu prüfende Bedingung. Muster können nach Abschluss der Auswahl angefragt werden; kaufmännische Fragen lassen sich im selben technischen Austausch klären.
- 1Ausgewählte Artikelnummern
- 2Technische Prüfung
- 3Musteranfrage
- 4Kaufmännische Abstimmung
Für eine Ersatztypenprüfung
- Originalteil und Datenblatt
Dokumentrevision angeben
- Betriebsbedingungen
Temperatur, Isolationsspannung und Bezugsgrundlage für den PoE-Strom
- Gehäusevorgaben
Pinzahl, Rastermaß und Abstand zwischen den Pinreihen
- Projektphase und Jahresstückzahl
Zur Priorisierung von Mustern und Evaluierung
- Gewünschter Prüftermin
Zeitpunkt, zu dem Sie Kandidaten und einen Vergleich der Unterschiede benötigen
Die technische Prüfung ermittelt geeignete Kandidaten und erläutert die Unterschiede.
Für Muster und ein Angebot
- Kandidaten-Artikelnummern
Aus der Produktauswahl oder technischen Prüfung
- Menge und Projektphase
Prototyp / Pilotserie / Serienfertigung
- Benötigter Liefertermin
Zeitplan für Muster und Serie getrennt angeben
- Benötigte Unterlagen
Konformitätsnachweise, Materialdeklarationen oder Berichte Dritter
Muster sind zur Evaluierung erhältlich, ausgewählte Typen kostenlos. Unser FAE-Team bestätigt Ihnen gern die Optionen für Ihr Projekt. Der Vertrieb antwortet an Werktagen.
