Pinzahl
Bestimmt die Anzahl der Wicklungsanzapfungen und den Footprint auf der Leiterplatte. Bauteile mit unterschiedlicher Pinzahl sind keine direkten Ersatztypen füreinander.

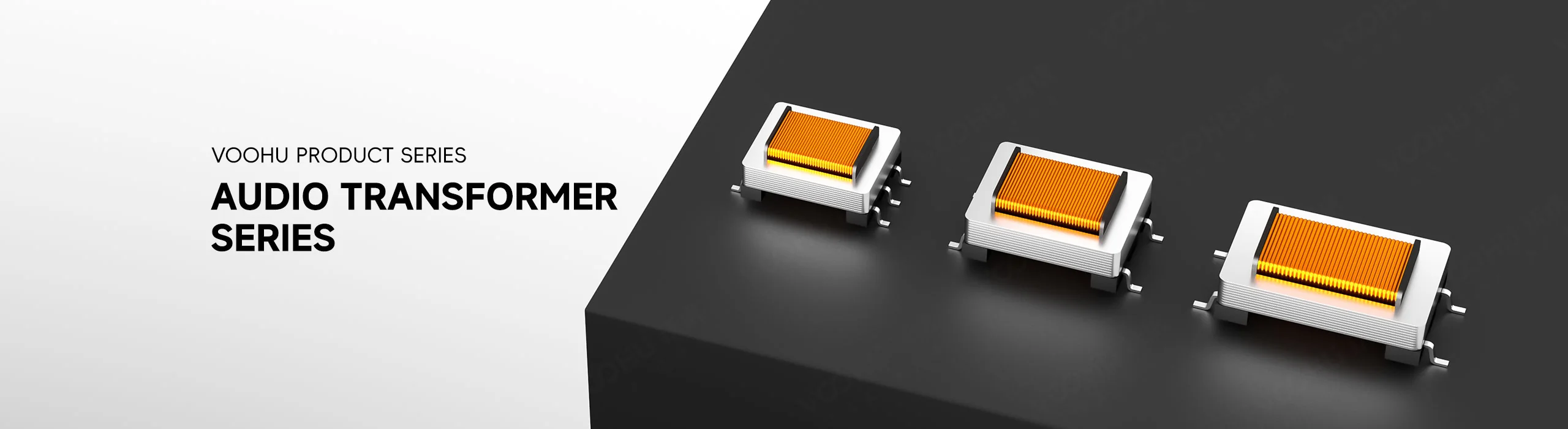

Übertragersortiment
Audioübertrager passen Impedanzen an und sorgen für galvanische Trennung auf Audioleitungen, wodurch sie die Masseschleifen auftrennen, die Brummen verursachen. Filtern Sie nach Pinzahl, AC-Impedanz, Übersetzungsverhältnis und Spannungsfestigkeit und prüfen Sie dann Einfügedämpfung, Frequenzgang und den Montage-Footprint, bevor Sie sich für ein Bauteil entscheiden.
Artikelsuche und Produktauswahl
Die Tabelle verwendet die aktuellen Produktdatensätze der englischsprachigen Website, veröffentlichte Auswahlfelder und artikelspezifische Links zu technischen Dateien.
* Spalten „Bild“ und „Artikelnummer“ fixiert · horizontal ziehen, um alle Spezifikationen anzuzeigen
| Bild | Artikelnummer | Datenblatt | Vergleichen | Downloads | Pins | L/B/H (mm×mm×mm) | AC-Impedanz PRI:SEC (Ω) | Gleichstromwiderstand PRI:SEC (Ω) | Übersetzungsverhältnis (PRI:SEC) | Montageart | Hochspannungsprüfung (AC) | Einfügedämpfung (dB) | Einfügedämpfung (dB) | Muster |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
WHATC-05-042AR | SPEC | 4-polig | 14*8*4.4 | 600:400 | 105:105 | 1±1% | SMD | 1250V | 2.3 | — |
|
||
|
WHTT6016 | SPEC | 6-polig | 13.5*10.0*7.50 | 10000:10000 | 1620:1620 | 1±1% | SMD | 3750V | 2 | — |
|
||
|
WHTT5005 | SPEC | 5-polig | 14.5*8.2*5 | 600:600 | 65:75 | 1±2% | SMD | 1000V | — | 1.3 |
|
||
|
WHTT6010 | SPEC | 6-polig | 14*8*4.4 | 600:412 | 115:115 | - | SMD | 4600V | - | — |
|
||
|
WHTT6001 | SPEC | 6-polig | 13.2*8.2*5 | 600:316 | 155:150 | 1±1% | SMD | 1250V | 3.0±0.25 | — |
|
||
|
WHTT4205 | SPEC | 4-polig | 20.5*8.5*4.5 | 20000:20000 | 2370:2820 | 1±1% | SMD | 1250V | 1.3±0.5 | — |
|
||
|
WHTT4203 | SPEC | 4-polig | 20.9*8.5*4.5 | 600:287 | 155:144 | 1±2% | SMD | 1650V | 3.5 | — |
|
||
|
WHTT4204 | SPEC | 4-polig | 18.2*8.5*4.6 | 600:290 | 141:171 | 1±1% | SMD | 1250V | 3.3±0.2 | — |
|
||
|
WHTT4202 | SPEC | 4-polig | 18.2*8.5*4.6 | 600:287 | 180:160 | 1±1% | SMD | 1650V | 3.5 | — |
|
||
|
WHTT4201 | SPEC | 4-polig | 18.5*5.08*4.6 | 600:287 | 155:144 | 1±2% | SMD | 1650V | - | — |
|
||
|
WHTT5003 | SPEC | 5-polig | 14.5*8.5*5.08 | Keine | 45:55 | 1±1% | SMD | 500V | - | — |
|
||
|
WHTT5002 | SPEC | 5-polig | 14.5*8.5*5.08 | 600:460 | 90.5:112:102 | 1±1% | SMD | 500V | - | — |
|
||
|
WHTT5001 | SPEC | 5-polig | 14.5*8.2*4.8 | 600:365 | 138:130 | 1±1% | SMD | 1000V | 2.8 | — |
|
||
|
WHTT5000 | SPEC | 5-polig | 14.5*8.2*4.8 | 300:600 | 120:250 | 2±1% | SMD | 1000V | - | — |
|
||
|
WHTT4103 | SPEC | 4-polig | 15.2*8.2*5 | 600:600 | 62:3.2 | 6±1% | SMD | 1250V | - | — |
|
||
|
WHTT4102 | SPEC | 4-polig | 15.6*8.5*5 | 600:400 | 118:140 | 1±2% | SMD | 1500V | 3.85 | — |
|
||
|
WHTT4101 | SPEC | 4-polig | 15.2*8.2*4.9 | 600:600 | 160:133 | 1±3% | SMD | 1250V | - | — |
|
||
|
WHTT4100 | SPEC | 4-polig | 15.2*8*5.08 | 600:301 | 150:150 | 1±1% | SMD | 1250V | 3.3±0.25 | — |
|
||
|
WHTT4V150 | SPEC | 4-polig | 11*8.2*5 | 600:600 | 73:73 | 1±1% | SMD | 1250V | 1.5 | — |
|
||
|
WHTT40013 | SPEC | 4-polig | 14*8*4.4 | 600:346 | 157:146 | 1±1% | SMD | 1250V | 2.9±0.1 | — |
|
Erweitern Sie die ausgewählten Filter oder löschen Sie die aktuelle Suche.
Nach Pinzahl
Die Pinzahl bestimmt die Wicklungsanzapfungen und den Footprint auf der Leiterplatte; gehen Sie daher von Ihrer vorhandenen Schaltung aus.
So wählen Sie aus
Arbeiten Sie sich von Quell- und Lastimpedanz bis zu den mechanischen Vorgaben vor.
Geben Sie Quellimpedanz, Lastimpedanz, Signalpegel und Frequenzbereich an und ob die Stufe von symmetrisch auf unsymmetrisch umsetzen muss.
Das Impedanzverhältnis ist das Quadrat des Übersetzungsverhältnisses. Ein 600:600-Bauteil hat ein Verhältnis von 1:1; für die Absenkung von 600 auf 150 Ohm ist ein Übersetzungsverhältnis von 2:1 erforderlich.
Bestätigen Sie den maximalen Signalpegel, den der Kern ohne Sättigung verarbeiten kann, und anschließend die Spannungsfestigkeit, die das Sicherheitskonzept verlangt.
Gleichen Sie Pinzahl, Rastermaß und Bauhöhe mit der Leiterplatte ab und überprüfen Sie dann Einfügedämpfung und Frequenzgang auf Ihrer eigenen Hardware.
Parameter
Jeder Wert wird unter angegebenen Bedingungen gemessen; lesen Sie die Bedingungen zusammen mit dem Wert.
Bestimmt die Anzahl der Wicklungsanzapfungen und den Footprint auf der Leiterplatte. Bauteile mit unterschiedlicher Pinzahl sind keine direkten Ersatztypen füreinander.
Angegeben für eine bestimmte Frequenz, meist 1 kHz. Lesen Sie die Prüffrequenz zusammen mit dem Wert; dasselbe Bauteil zeigt an anderer Stelle im Frequenzband andere Werte.
Legt die Impedanztransformation und das Spannungsverhältnis zwischen den Wicklungen fest. Das Impedanzverhältnis entspricht dem Quadrat des Übersetzungsverhältnisses.
Kupferverlust der Wicklung. Er erhöht die Einfügedämpfung und ist vor allem dann relevant, wenn die Wicklung zusätzlich einen Vormagnetisierungsstrom führt.
Die Isolation, der die Barriere unter den angegebenen Prüfbedingungen standhält. Wählen Sie nach der Sicherheitsanforderung aus, nicht allein nach der Betriebsspannung.
Der Signalverlust durch den Übertrager bei der angegebenen Frequenz. Vergleichen Sie Kandidaten bei derselben Frequenz, sonst sind die Werte nicht vergleichbar.
Vergleichen
Pinzahl und Impedanz unterscheiden die Familien stärker als die Baugröße.
Zur Produktauswahl zurückkehren ↑| Pins | Artikelnummern | L/B/H (mm×mm×mm) | AC-Impedanz PRI:SEC (Ω) | Gleichstromwiderstand PRI:SEC (Ω) | Übersetzungsverhältnis (PRI:SEC) | Montageart | Hochspannungsprüfung (AC) | Einfügedämpfung (dB) | Einfügedämpfung (dB) | Aktion |
|---|---|---|---|---|---|---|---|---|---|---|
| 4-polig | 17 | 11*8.2*5, 14*8*4.4, 14.5*8.2*5, 14*8.15*5.08, 15.2*8.2*5, 15.2*8*5.08, 15.2*8.2*4.9, 15.6*8.5*5, 18.5*5.08*4.6, 18.2*8.5*4.6, 20.9*8.5*4.5, 20.5*8.5*4.5 | 600:287, 600:290, 600:301, 600:346, 600:400, 600:600, 20000:20000 | 140:170, 105:105, 48:42, 160:135, 157:146, 73:73, 150:150, 160:133, 118:140, 62:3.2, 155:144, 180:160, 141:171, 2370:2820 | 1±1%, 1±2%, 1±3%, 6±1% | SMD | 1000V, 1250V, 1500V, 1650V | 1, 1.3±0.5, 1.5, 2.9±0.1, 3.3±0.2, 3.3±0.25, 3.5, 3.85, -, 2.3 | Nicht angegeben | Filtern → |
| 5-polig | 5 | 14.5*8.2*5, 14.5*8.2*4.8, 14.5*8.5*5.08 | 600:600, 600:365, 600:460, 300:600, Keine | 120:250, 138:130, 90.5:112:102, 45:55, 65:75 | 1±1%, 1±2%, 2±1% | SMD | 500V, 1000V | 2.8, -, Nicht angegeben | 1.3, Nicht angegeben | Filtern → |
| 6-polig | 6 | 13.2*8.2*5, 13.5*9.5*7.5, 13.5*10.0*7.50, 14*8*4.4, 15.2*9.0*7.5 | 600:316, 600:412, 600:430, 10000:10000, Keine | 155:150, 115:115, 30:38, 50:50, 170: 170, 1620:1620 | 1±1%, 1±2%, - | SMD, DIP | 1200V, 1250V, 1500V, 3750V, 3880V, 4600V | 2, 3.0±0.25, 4.5, - | Nicht angegeben | Filtern → |
Anwendungsprüfung
Bestätigen Sie Leitungspegel, symmetrische Verdrahtung und das Impedanzverhältnis, das die Schaltung erwartet.
Dokumente
Die Datenblätter enthalten die gemessene Impedanz, den Frequenzgang und den empfohlenen Footprint.
Es werden repräsentative verfügbare Dateisätze angezeigt. Suchen Sie nach einer bestimmten Artikelnummer.
Die veröffentlichten Produktinhalte von VOOHU werden vom technischen Team geprüft. Spezifikationen, Downloads und Informationen zum technischen Support sind bestimmten Artikelnummern zugeordnet, sodass Sie sie vor einer Muster- oder Angebotsanfrage prüfen können.
Kategorieübersicht
Bei fast jeder Anfrage zu Audioübertragern tauchen zwei Fragen auf: wofür das Bauteil eigentlich gedacht ist und warum so viele Datenblätter 600 Ohm angeben.
Neues Design besprechen
FAE für eine Ersatztypenprüfung kontaktieren.
Sie haben bereits eine Artikelnummer? Muster oder Angebot anfragen.
Ein Audioübertrager koppelt ein Signal magnetisch zwischen zwei Wicklungen. Über die Barriere besteht keine leitende Verbindung, daher kann eine Masseschleife zwischen zwei Geräten keinen Strom durch den Signalpfad treiben. Genau das beseitigt Brummen. Die zweite Aufgabe ist die Impedanzanpassung, damit eine Quelle eine Last ansteuert, an die sie tatsächlich Leistung abgeben kann.
600 Ohm ist eine Konvention aus der Telefon- und Rundfunkleitungstechnik und kein Naturgesetz. Der Wert wurde zur Bezugsimpedanz für symmetrische Audioleitungen, weshalb Bauteile und Geräte darauf ausgelegt wurden. Ein 600:600-Übertrager ist ein 1:1-Trennübertrager; ein 600:150-Bauteil setzt die Impedanz um den Faktor vier herab, was einem Übersetzungsverhältnis von 2:1 entspricht.
Bestimmen Sie Primärwicklung, Sekundärwicklung und eine etwaige Mittelanzapfung anhand der Pinbelegung im Datenblatt, nicht anhand der äußeren Symmetrie des Gehäuses. Führen Sie das symmetrische Leitungspaar auf der Leiterplatte symmetrisch. Messen Sie dann Einfügedämpfung und Frequenzgang auf Ihrer eigenen Hardware, denn die veröffentlichte Kurve wurde mit der im Datenblatt angegebenen Quelle und Last aufgenommen.
FAQ
Die Antworten behandeln Funktion, die 600-Ohm-Konvention, Beschaltung und Grenzen der Austauschbarkeit.
Er koppelt ein Audiosignal magnetisch zwischen zwei Wicklungen, sodass die beiden Seiten keine elektrische Verbindung haben. Dadurch werden Masseschleifen aufgetrennt – die übliche Abhilfe gegen Brummen zwischen zwei Geräten. Außerdem transformiert er die Impedanz, sodass eine Quelle eine Last ansteuern kann, an die sie Leistung abgeben kann, und er kann zwischen symmetrischer und unsymmetrischer Verdrahtung umsetzen.
600 Ohm ist eine aus der Telefon- und Rundfunkleitungstechnik übernommene Konvention, keine physikalische Konstante. Der Wert wurde zur Bezugsimpedanz für symmetrische Audioleitungen, weshalb Geräte und Bauteile darauf ausgelegt wurden. Ein 600:600-Bauteil ist ein 1:1-Trennübertrager. Nennt das Datenblatt ein anderes Wertepaar, beachten Sie die zugehörige Prüffrequenz.
Das Impedanzverhältnis ist das Quadrat des Übersetzungsverhältnisses. Für den Übergang von 600 Ohm auf 150 Ohm beträgt das Impedanzverhältnis vier, das Übersetzungsverhältnis also zwei zu eins. Legen Sie zuerst Quell- und Lastimpedanz fest, leiten Sie dann das Verhältnis ab und bestätigen Sie anschließend, dass das Bauteil Ihren maximalen Signalpegel ohne Kernsättigung überträgt.
Ja. Die Pinzahl legt fest, wie viele Wicklungsanzapfungen herausgeführt sind und wie das Bauteil daher beschaltet werden kann: ob eine Mittelanzapfung verfügbar ist, ob beide Wicklungen vollständig zugänglich sind und wie es auf der Leiterplatte sitzt. Bauteile mit unterschiedlicher Pinzahl sind nicht austauschbar, auch wenn die elektrischen Nennwerte ähnlich aussehen.
Nicht automatisch. Eine übereinstimmende Impedanz ist notwendig, aber nicht ausreichend. Vergleichen Sie Übersetzungsverhältnis, Gleichstromwiderstand, Spannungsfestigkeit, maximalen Pegel und Einfügedämpfung und prüfen Sie Pinbelegung und Footprint. Messen Sie nach jeder Änderung Frequenzgang und Verzerrung auf Ihrer eigenen Leiterplatte neu, statt sich auf die Kurve im Datenblatt zu verlassen.
Er hat einen gewissen Einfluss. Jeder Übertrager hat eine Einfügedämpfung, eine endliche Bandbreite und einen Pegel, oberhalb dessen der Kern sättigt und die Verzerrung zunimmt. Wie hörbar das ist, hängt vom Bauteil ab und davon, wie stark Sie es aussteuern. Vergleichen Sie Kandidaten bei gleicher Prüffrequenz und gleichem Pegel und überprüfen Sie das Ergebnis auf Ihrer eigenen Hardware.
Wählen Sie nach der für das Gerät geltenden Sicherheitsanforderung aus, nicht nach der normalen Betriebsspannung. Die Spannungsfestigkeit im Datenblatt wird unter einer angegebenen Prüfbedingung gemessen; lesen Sie die Bedingung daher zusammen mit dem Wert. Muss das Design eine bestimmte Norm erfüllen, nennen Sie uns diese, und unsere Ingenieure bestätigen, welche Bauteile infrage kommen.
Wenn Sie bereits eine vollständige Teilenummer haben, senden Sie Teilenummer, Menge, Lieferregion und den gewünschten Termin. Wenn Sie noch in der Auswahl sind, senden Sie Quell- und Lastimpedanz, Signalpegel, Frequenzbereich und etwaige Isolationsanforderungen; ein Vertriebsingenieur trifft dann eine Vorauswahl geeigneter Kandidaten, bevor Sie sich auf Muster festlegen.
