• 1. Primärseitige Verkabelung:

  Differentialpaar-Verbindung: Die Primärseite des Netzwerktransformators ist mit dem Differentialpaar von TD bzw. RD verbunden, und die Leitungsreihenfolge der beiden Differentialpaare kann bei der Leiterplattenverkabelung ausgetauscht werden.

  Entkopplungskondensator: Die Primärseite sollte über einen 100-nF-Kondensator mit GND verbunden sein, um die Stabilität und Integrität des Signals sicherzustellen.

  Magnetische Perlenverbindung: Für den aktuellen PHY-Modus muss die Primärspule mit einer magnetischen Perle verbunden und dann mit dem VCC des PHY verbunden werden, um hochfrequentes Rauschen herauszufiltern und die Signalstabilität sicherzustellen.

  2. Sekundärseitige Verkabelung:

  RJ45-Anschluss: Die Sekundärseite wird an die Pins 1, 2, 3 und 6 der RJ45-Schnittstelle angeschlossen.

  Bob-Smith-Schaltung: Die Sekundärseite sollte mit einem Widerstand von 75 Ω verbunden und dann über einen Kondensator von 1 nF mit der Gehäusemasse verbunden werden und einer Spannung von 2 kV oder mehr standhalten. Es wird empfohlen, einen SMD-Keramikkondensator im 1206er-Gehäuse oder einen Hochspannungs-Keramikkondensator mit großem Pinabstand zu verwenden.

  3. Erdungsbehandlung:

  Hängender Stift: Der hängende Stift der RJ45-Schnittstelle sollte durch ein ähnliches Design ebenfalls mit der Gehäuseerde verbunden werden und schließlich in die Erde fließen, um die Integrität des Erdungssystems des gesamten Stromkreises sicherzustellen.
  Beschreibung der Schaltungsfunktion

  Bob-Smith-Schaltung: Eine Schaltung bestehend aus einem 75-Ω-Widerstand und einem 1-nF-Kondensator, die einen Rückweg für Gleichtaktsignale bietet, Gleichtaktsignale effektiv filtert, elektromagnetische Störungen (EMI) verbessert und Stoßströme bis zu einem gewissen Grad unterdrückt.

  Entkopplungskondensator: Ein 100-nF-Kondensator wird verwendet, um hochfrequentes Rauschen herauszufiltern und Signalstabilität und -integrität sicherzustellen.

  Spannungswiderstandskondensator: Der Spannungswiderstandswert des 1-nF-Kondensators muss 2 kV oder mehr erreichen, um die Zuverlässigkeit in Hochspannungsumgebungen zu gewährleisten.

• ---

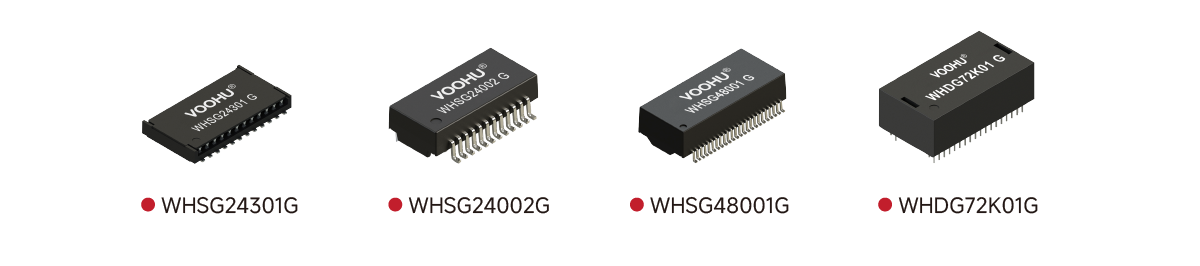

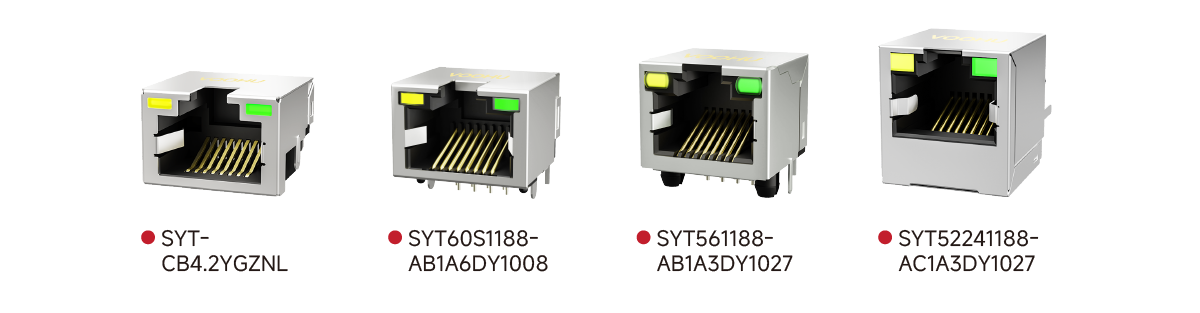

• Produktdiagramm - diskrete Produktempfehlung
•
• Direkter Produktlink:
• SYT-CB4.2YGZNL、SYT60S1188AB1A6DY1008(弯脚)、SYT561188AB1A3DY1027、SYT52241188AC1A3DY1027

• Direkter Produktlink:
• WHSG24301G、WHSG24002G、WHSG48001G、WHDG72K01G

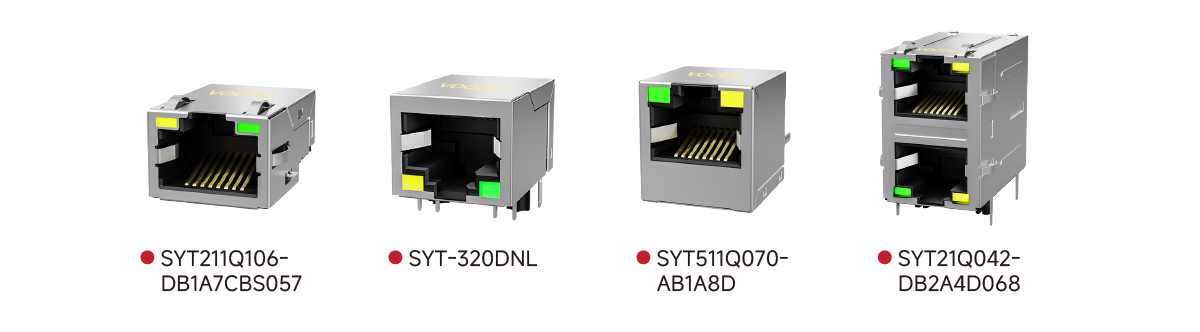

• Produktdiagramm-integrierte Produktempfehlung

• Direkter Produktlink:
• SYT211Q106DB1A7CBS057、SYT-320DNL、SYT511Q070AB1A8D、SYT21Q042DB2A4D068

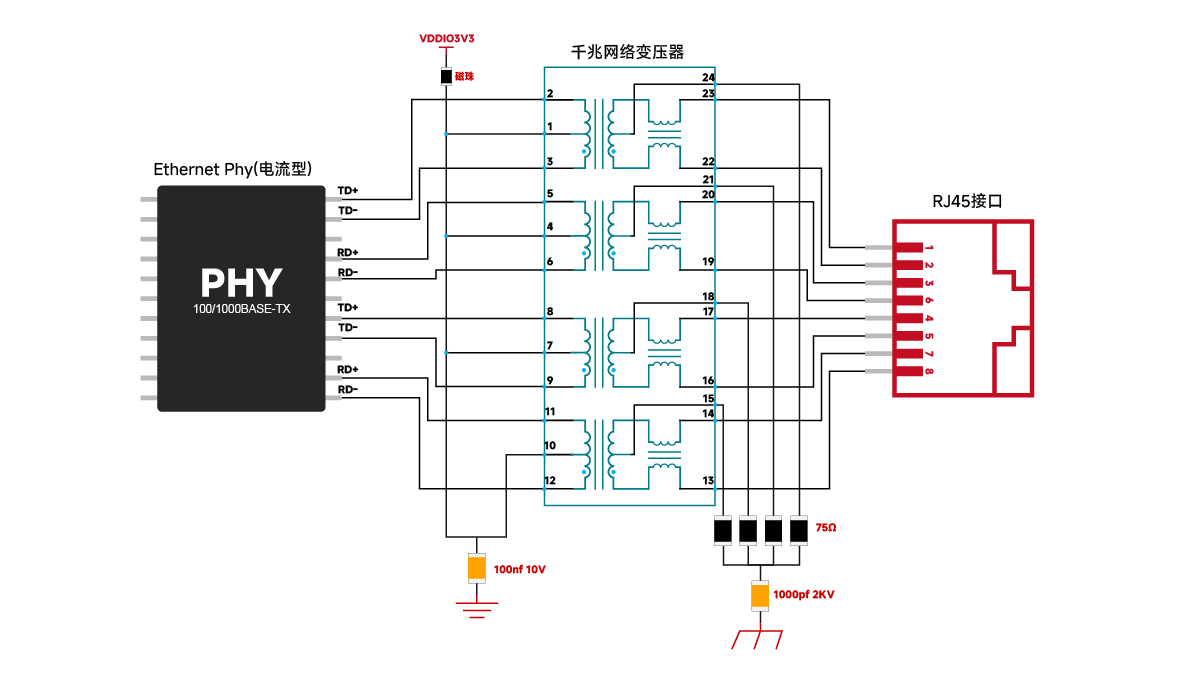

• Designreferenz des aktuellen-Modus-PHY-Standards-diskret
•

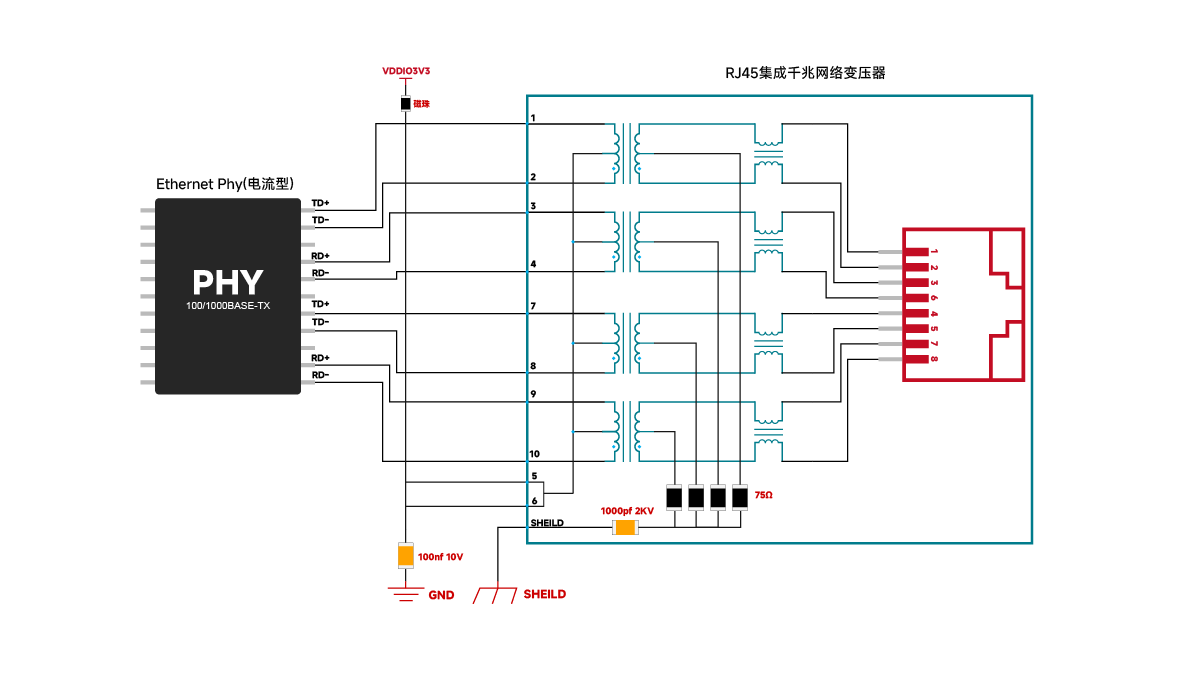

• Designreferenz des aktuellen-mode PHY-Standard-integrierten Typs

• 1. Primärseitige Verkabelung:

  Differenzialpaar-Anschluss: Die Primärseite des Netzwerktransformators ist mit den Differenzialpaaren TD0/TD1 bzw. RD0/RD1 verbunden, und die Verdrahtungsreihenfolge von vier Gruppen von Differenzialpaaren kann während der Leiterplattenverkabelung ausgetauscht werden.

  Entkopplungskondensator: Die Primärseite sollte über einen 100-nF-Kondensator mit GND verbunden sein, um die Stabilität und Integrität des Signals sicherzustellen.

  2. Sekundärseitige Verkabelung:

  RJ45-Anschluss: Zwei Gruppen von Differenzsignalen auf der Sekundärseite sollten jeweils an die Pins 1, 2, 3, 6 und 4, 5, 7 und 8 der RJ45-Schnittstelle angeschlossen werden.

  Bob-Smith-Schaltung: Die Sekundärseite sollte mit einem Widerstand von jeweils 75 Ω verbunden und dann über einen Kondensator von 1 nF mit der Gehäusemasse verbunden werden und einer Spannung von 2 kV oder mehr standhalten. Es wird empfohlen, einen SMD-Keramikkondensator im 1206er-Gehäuse oder einen Hochspannungs-Keramikkondensator mit großem Pinabstand zu verwenden.

  3. Erdungsbehandlung:

  Hängender Stift: Der hängende Stift der RJ45-Schnittstelle sollte durch ein ähnliches Design ebenfalls mit der Gehäuseerde verbunden werden und schließlich in die Erde fließen, um die Integrität des Erdungssystems des gesamten Stromkreises sicherzustellen.
  Beschreibung der Schaltungsfunktion

  Bob-Smith-Schaltung: Eine Schaltung bestehend aus einem 75-Ω-Widerstand und einem 1-nF-Kondensator, die einen Rückweg für Gleichtaktsignale bietet, Gleichtaktsignale effektiv filtert, elektromagnetische Störungen (EMI) verbessert und Stoßströme bis zu einem gewissen Grad unterdrückt.

  Entkopplungskondensator: Ein 100-nF-Kondensator wird verwendet, um hochfrequentes Rauschen herauszufiltern und Signalstabilität und -integrität sicherzustellen.

  Spannungswiderstandskondensator: Der Spannungswiderstandswert des 1-nF-Kondensators muss 2 kV oder mehr erreichen, um die Zuverlässigkeit in Hochspannungsumgebungen zu gewährleisten.

• ---

• Produktdiagramm - diskrete Produktempfehlung
•
• Direkter Produktlink:
• SYT-CB4.2YGZNL、SYT60S1188AB1A6DY1008(弯脚)、SYT561188AB1A3DY1027、SYT52241188AC1A3DY1027

• Direkter Produktlink:
• WHSG24301G、WHSG24002G、WHSG48001G、WHDG72K01G

• Produktdiagramm-integrierte Produktempfehlung

• Direkter Produktlink:
• SYT211Q106DB1A7CBS057、SYT-320DNL、SYT511Q070AB1A8D、SYT21Q042DB2A4D068

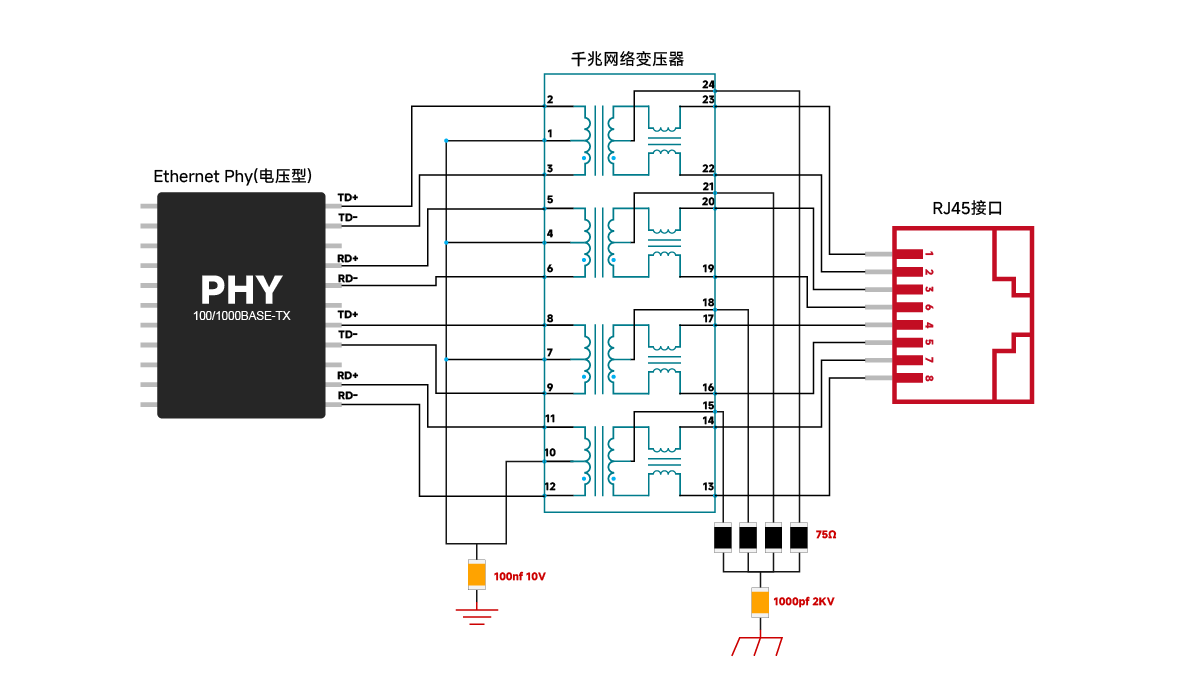

• Designreferenz des Spannungstyps PHY Standard-diskret

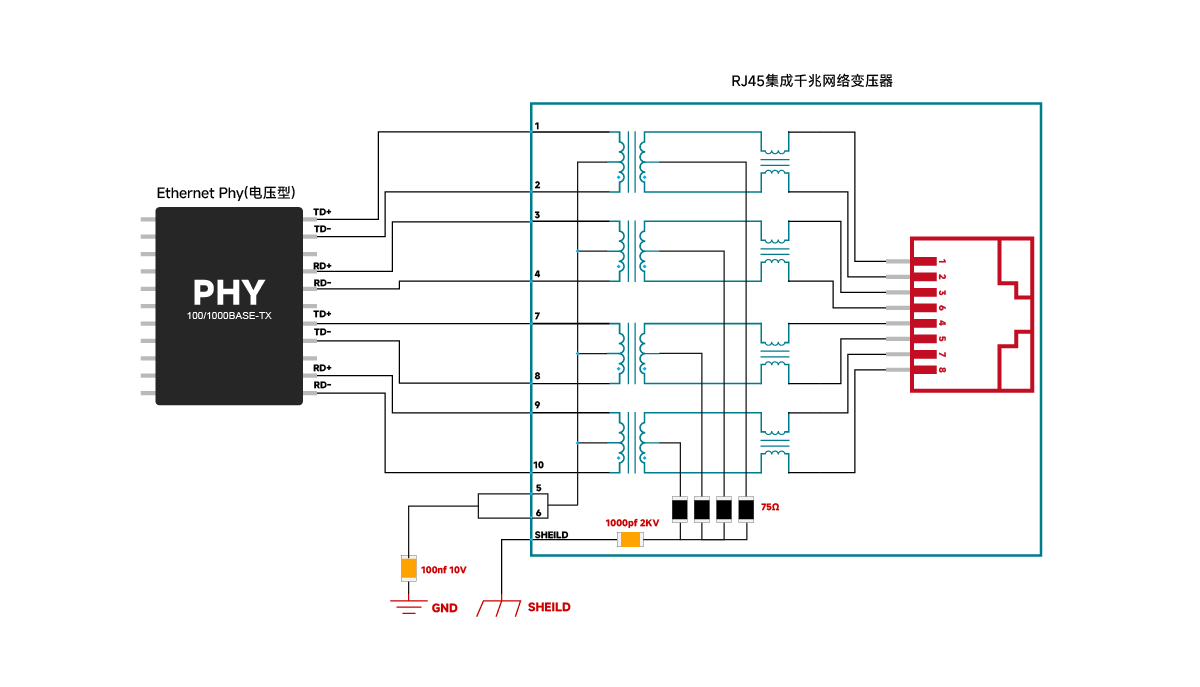

• Designreferenz des Spannungstyps PHY-Standard-integrierter Typ

Hinweis: Bei den oben genannten Schemata handelt es sich lediglich um Standardentwürfe, die lediglich als Referenz dienen. Der endgültige Schaltungsentwurf unterliegt den Anforderungen vor Ort. Ausführliche Unterstützung erhalten Sie kostenfrei per Telefonberatung.
