Eine umfassende Analyse der Ethernet-Konformitätsprüfung: Schlüsseltechnologien zur Gewährleistung leistungsstarker Netzwerke

Bei der Entwicklung und Herstellung von Hochgeschwindigkeitsnetzwerkgeräten ist die Ethernet-Konformitätsprüfung ein entscheidender Schritt, um eine stabile Produktleistung und die Einhaltung von Industriestandards sicherzustellen.
Suzhou VOOHU Electronics Technology Co., Ltd. verfügt über umfassende technische Fachkenntnisse in magnetischen Komponenten und Signalintegrität und bietet Kunden umfassende Unterstützung von der Interpretation von Teststandards bis hin zur praktischen Fehlerbehebung.
In diesem Artikel werden 100Base-TX und 1000Base-T als Beispiele verwendet, um den Kerninhalt und die Standardbasis des Ethernet-Konformitätstests systematisch vorzustellen und Kunden dabei zu helfen, die Bedeutung des Testens und die wichtigsten Implementierungspunkte zu verstehen.

Warum sind Ethernet-Konformitätstests notwendig?

Ziel der Ethernet-Konformitätsprüfung ist es, zu überprüfen, ob die elektrische Leistung des Geräts auf der physikalischen Ebene internationalen Standards wie IEEE 802.3 entspricht und so eine stabile Kommunikation und starke Interoperabilität in verschiedenen Netzwerkumgebungen gewährleistet.
Der Testinhalt umfasst mehrere Dimensionen wie Signalamplitude, Timing, Jitter und Rückflussdämpfung, die sich direkt auf die Übertragungsentfernung, die Datenrate und die Systemzuverlässigkeit auswirken.

Kernpunkte des 100Base-TX-Ethernet-Konformitätstests

Grundlegende Eigenschaften:

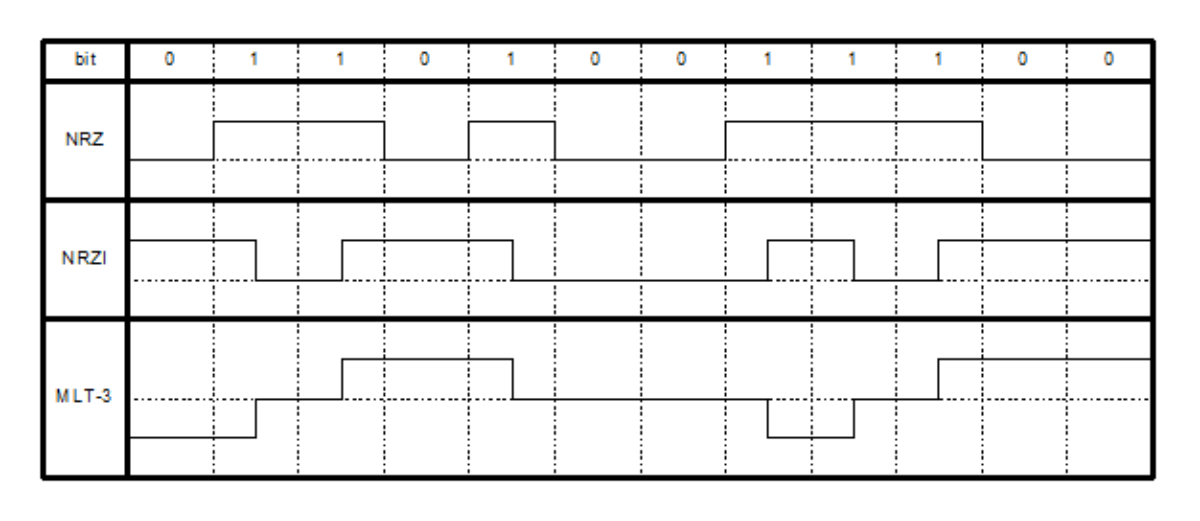

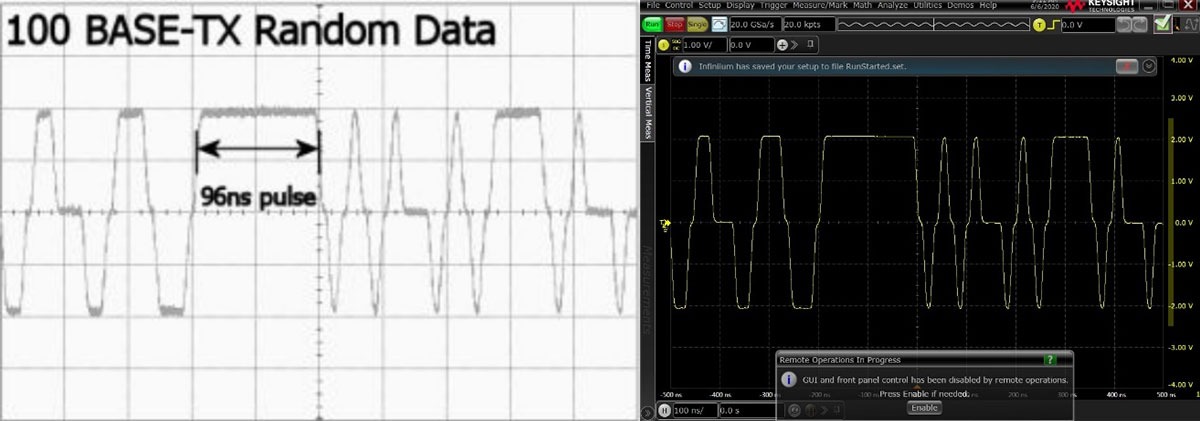

Verwendet MLT-3-Kodierung, sendet mit einer Frequenz von 125 MHz und nutzt ein Paar Differenzleitungen zur Datenübertragung.
Es entspricht dem Standard IEEE 802.3ae (ANSI X3.263).

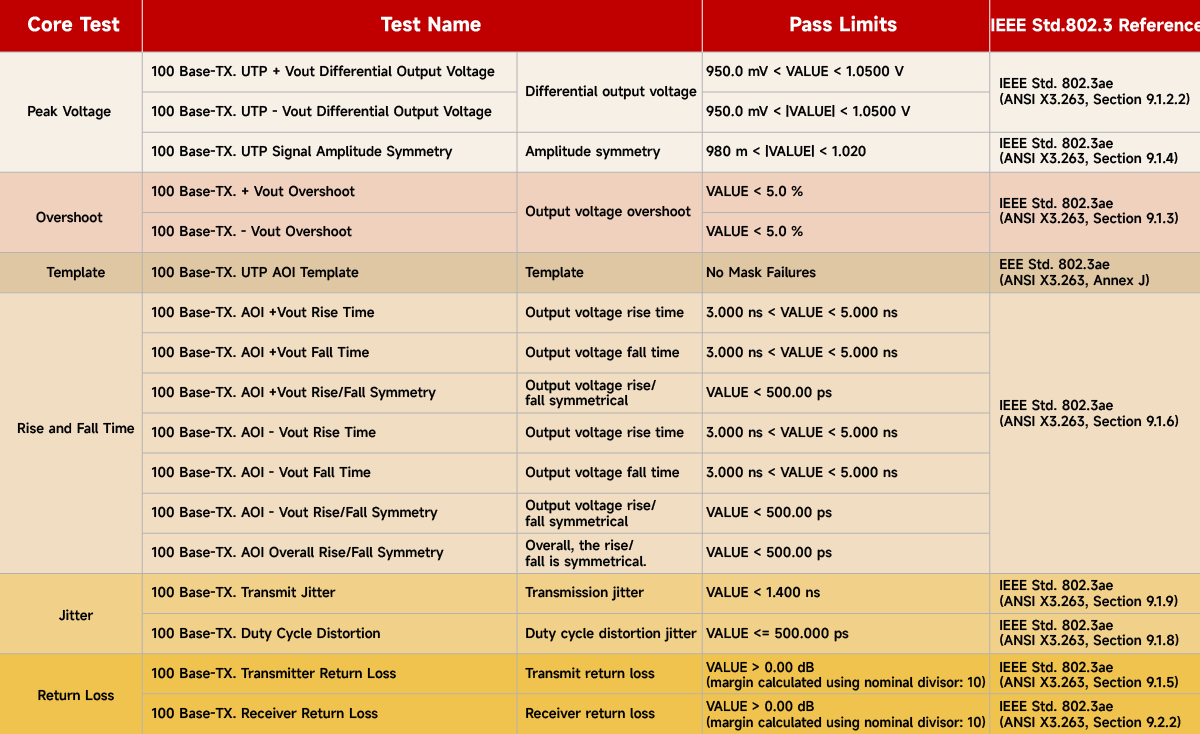

Kerntestaufgaben
Spitzenspannungstest:Überprüft, ob die Differenzausgangsspannung im Standardbereich liegt (z. B. 950 mV bis 1050 mV).
Überschwingtest:Bewertet, ob die Signalwellenform ein Überschwingen aufweist, das den zulässigen Bereich überschreitet.
Schablonentest:Bestimmt mithilfe der Signalaugendiagrammvorlage, ob die Signalqualität den Spezifikationen entspricht.
Anstiegs-/Abfallzeit- und Symmetrietest:Stellt sicher, dass die Signalflankenzeit im Bereich von 3-5 ns liegt und dass die positiven und negativen Impulse symmetrisch sind.
Jitter-Test:Beinhaltet Übertragungsjitter und Arbeitszyklusverzerrung, um Zeitstabilität zu gewährleisten.
Rückflussdämpfungstest:Bewertet die Impedanzanpassung zwischen Sender und Empfänger, um zu verhindern, dass Signalreflexionen die Übertragung beeinträchtigen.



1000Base-T (Gigabit Ethernet) Testdetails

Technische Merkmale:
Verwendet vier Paare von Twisted-Pair-Kabeln für die Vollduplex-Übertragung mit einer Rate von 250 Mbit/s pro Paar.

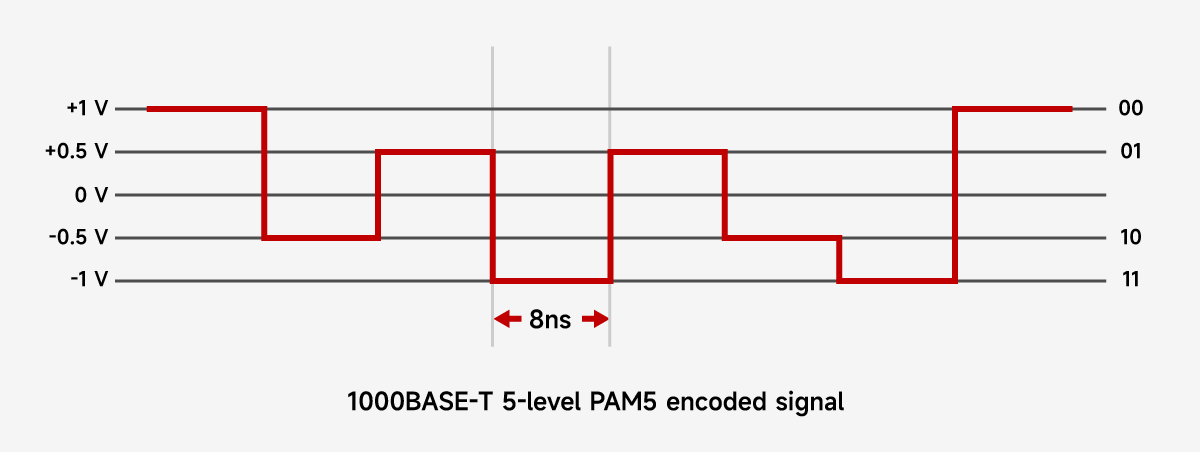

Verwendet PAM-5 Fünf-Ebenen-Kodierung und unterstützt die Übertragung über Cat5e- und höherstufige Kabel.

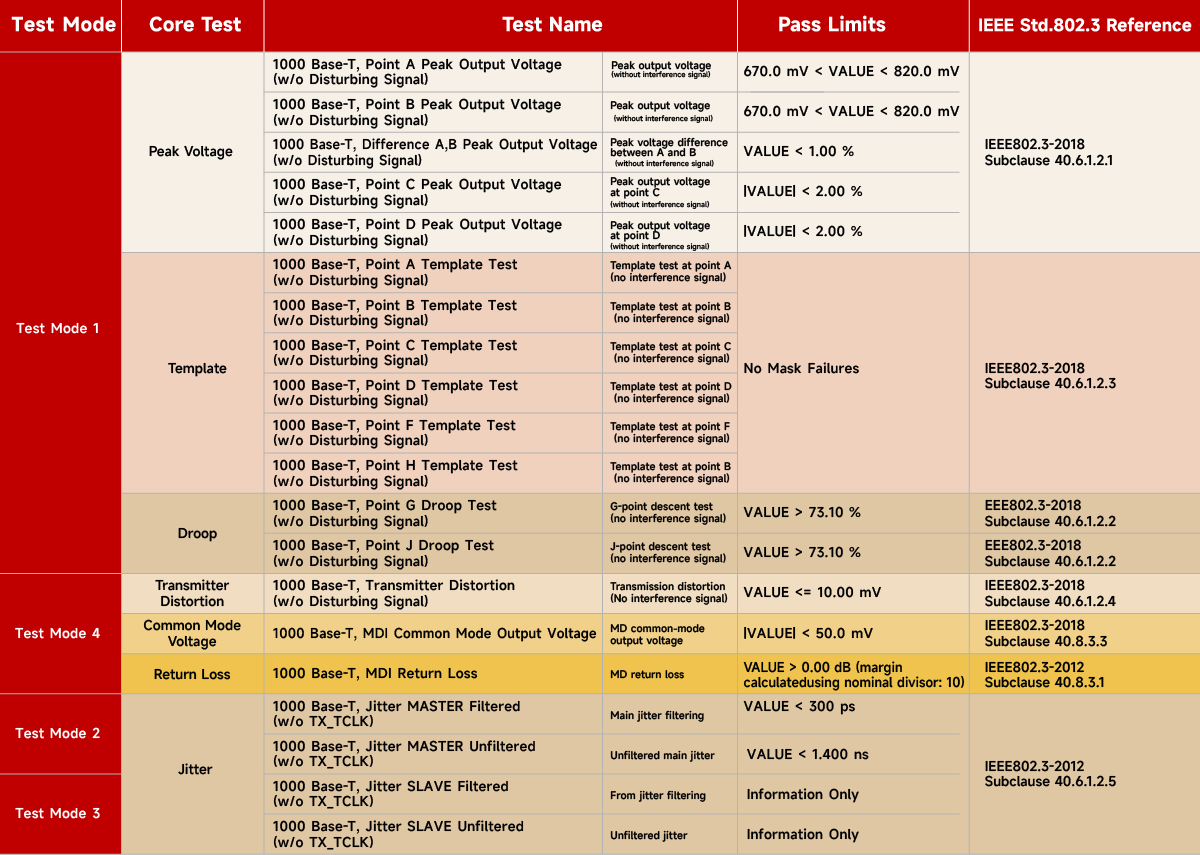

Testmodi
Zum Testen müssen bestimmte Testmodi (z. B. Testmodus 1, 2, 3, 4) im Prüfling aktiviert werden, um standardisierte Testsignale für eine einfache Bewertung der Senderleistung zu erzeugen.

Wichtige Testelemente
Spitzenspannungs- und Vorlagentest:Überprüft die Spannungs- und Wellenformkonformität an mehreren Testpunkten (A, B, C, D usw.).
Peak-Drop-Test:Erkennt die Signalamplitudendämpfung während der kontinuierlichen Übertragung.
Senderverzerrungstest:Bewertet die Signalreinheit unter störungsfreien Bedingungen.
Gleichtaktspannungstest:Stellt sicher, dass das Gleichtaktrauschen innerhalb akzeptabler Grenzen liegt (im Allgemeinen <50 mV).
Rückflussdämpfungstest:Überprüft die Impedanzanpassungsleistung im 1-100-MHz-Frequenzband.



Technische Supportfunktionen von VOOHU Electronics

Suzhou VOOHU Electronics Technology Co., Ltd. verfügt über umfassende Erfahrung im Design magnetischer Ethernet-Geräte und der Signalintegritätsanalyse und bietet seinen Kunden:

Standardinterpretation und Testlösungsdesign:Vertiefte Kenntnisse von Standards wie IEEE 802.3 und ANSI, Unterstützung bei der Entwicklung von Konformitätstestplänen.
Unterstützung bei der Fehleranalyse und -behebung:Bereitstellung von Lösungen auf Geräte- und Systemebene für Probleme mit der Signalqualität, die beim Testen auftreten (z. B. Überschwingen, Jitter und Rückflussdämpfung).
Optimierung magnetischer Geräte:Bereitstellung von Ethernet-kompatiblen Transformatoren, Gleichtaktdrosseln und anderen magnetischen Komponenten zur Verbesserung der Gesamtsignalqualität und der Entstörungsfähigkeiten.

---
