WHD40103G Quad Ports DIP 10/100Base - TX PIN40 non - Transformateur LAN PoE

Page d'accueil / Produits

WHD40103G Quad Ports DIP 10/100Base-TX PIN40 non-PoE LAN Transformer

Catégorie :Transformateur LAN

Clic gauche : Rotation - Clic droit : Panoramique - Défilement : Zoom

Fiche technique du produit

›

+ Ajouter à la demande

Disposition / paquet de PCB

›

Contactez-nous

›

Acheter en ligne

›

Paramètres du produit

Débit de données Base 10/100-TX

Méthode d'installation TREMPAGE

Ports Quatre ports

NIP 40

Emplacement 1,78 mm

Température de fonctionnement 0 à 70 °C

Vt (V (RMS)) 1500

PoE non-PoE

Solution

Ethernet

SPE

CAN

RS485

LVDS

SPI isolé

PoE

Convertisseur Push-Pull

Produit recommandé

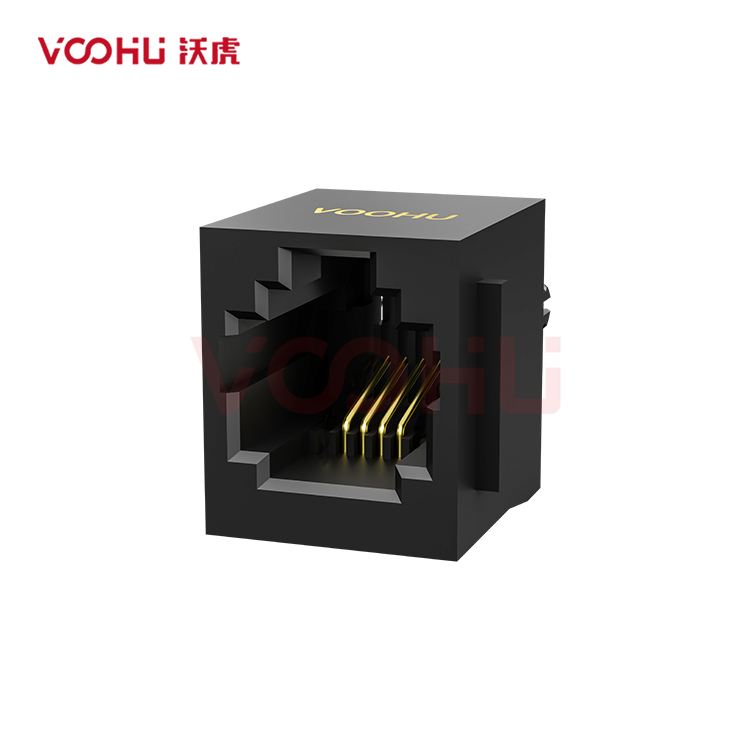

Connecteur réseau (RJ45/RJ11)

Transformateur POE

LAN À PUCE

Common mode choke for signal line（Signal Line CMC）

Self de mode commun pour la ligne de signal (ligne de signal CMC)

TVS/ESD

PHY

Ressources techniques et assistance à la conception

Nous fournissons également une assistance technique professionnelle et des services de téléchargement de documents, notamment : téléchargement de bibliothèques de packages, téléchargement de fiches techniques, matériaux de conception de circuits de référence, téléchargement de modèles 3D, etc.
Pour une assistance technique, veuillezcliquez sur le bouton ci-dessous pour ajouter le service client or visitez la page de demande d'échantillonpour remplir le formulaire. Nous vous servirons dans les plus brefs délais.
E-mail du support technique : fae.thorne@voohu.cn Téléphone : +86 400-1048-018

Contactez-nous ›

Certifications de qualité

Nous contrôlons strictement la qualité des produits, y compris un contrôle strict des qualifications du fabricant, des processus de contrôle de qualité et des normes de processus de production, ainsi que le respect de diverses certifications et normes de sécurité. Actuellement, nos produits sont conformes aux normes industrielles et aux certifications de qualité courantes, telles que ISO 9001, ISO 14001, CE, RoHS, REACH, UL, etc.
Pour plus de détails, veuillez visiter leCentre de téléchargementpour obtenir des documents ou cliquez sur le bouton ci-dessous pour ajouter le service client. Nous vous servirons dans les plus brefs délais.

Contactez-nous ›

Obtenez un devis ou des échantillons

Que vous ayez besoin de tests d'échantillons, d'achats en gros ou de solutions personnalisées, notre équipe commerciale vous répondra rapidement.
Pour les commandes de petits-volumes, vous pouvez passer des commandes directement surBoutique VOOHU. Nous prenons en charge les factures TVA générales/spéciales avec un processus pratique et efficace.
Pour une assistance technique ou des demandes d’échantillons, veuillezcliquez sur le bouton ci-dessouspour ajouter un service client ouvisitez la page de demande d'échantillonpour remplir le formulaire. Nous vous servirons dans les plus brefs délais.
Email du service client : song.lei@voohu.cn Téléphone : +86 180 2130 1120

Contactez-nous ›

FAQ Transformateur LAN : WHD40103G

Comment le paquet 40PIN du WHD40103G doit-il être mappé aux canaux PHY sur une carte à quatre ports ?

›

Utilisez le schéma interne pour mapper chacun des quatre groupes d'enroulements de transmission et de réception sur son canal PHY et son port sur le panneau avant, et conservez une numérotation claire des ports sur le schéma. Les quatre circuits magnétiques sont indépendants ; ne déduisez pas les prises TX/RX ou centrales à partir de l'ordre des broches uniquement. Sur la première carte, vérifiez la polarité, l'établissement de la liaison et la logique de l'indicateur de port pour chaque port.

Quelles dimensions empêchent l'empreinte traversante du WHD40103G de partager une empreinte IC 40 broches conventionnelle ?

›

Le WHD40103G est un module magnétique long à quatre ports avec un corps d'environ 37,80 ± 0,50 mm × 7,80 ± 0,50 mm et une hauteur maximale de 11,00 mm. Le pas des broches est de 1,78 mm, l'espacement des rangées est de 4,80 mm, le diamètre de trou recommandé est de 0,90 mm et l'envergure longitudinale des broches est de 33,82 mm. Le même nombre de broches ne rend pas le motif de trous, l'espacement des rangées ou le contour compatibles.

Comment la fenêtre de soudure à la vague du WHD40103G doit-elle être utilisée lors de la configuration de la production de masse ?

›

Utilisez un préchauffage à 100-110 °C pendant 60-90 s et un soudage maximal à 255-265 °C pendant 3-5 s comme composant initial-fenêtre latérale. Avant la production en série, mesurez la température sur la carte réelle avec son épaisseur réelle, sa zone de cuivre et son support, et inspectez les 40 broches pour vérifier le remplissage de soudure, le pontage et l'ombrage thermique. Les points de consigne du pot de soudure à eux seuls n'établissent pas l'exposition thermique réelle du composant.
