WHD20701G デュアルポート DIP 10/100Base-TX PIN20 非-PoE LAN トランス

ホームページ / 製品

WHD20701G Dual Ports DIP 10/100Base-TX PIN20 non-PoE LAN Transformer

カテゴリ:LANトランス

左クリック: 回転 -右クリック: パン -スクロール: ズーム

オンラインで購入する

›

製品パラメータ

データレート 10/100 ベース-TX

設置方法ディップ

ポートデュアルポート

暗証番号 20

ピッチ 2.0mm

動作温度 0～70℃

Vt (V(RMS)) 1500

PoE 非-PoE

ソリューション

イーサネット

SPE

CAN

RS485

LVDS

絶縁SPI

PoE

プッシュ-プルコンバータ

お勧めの製品

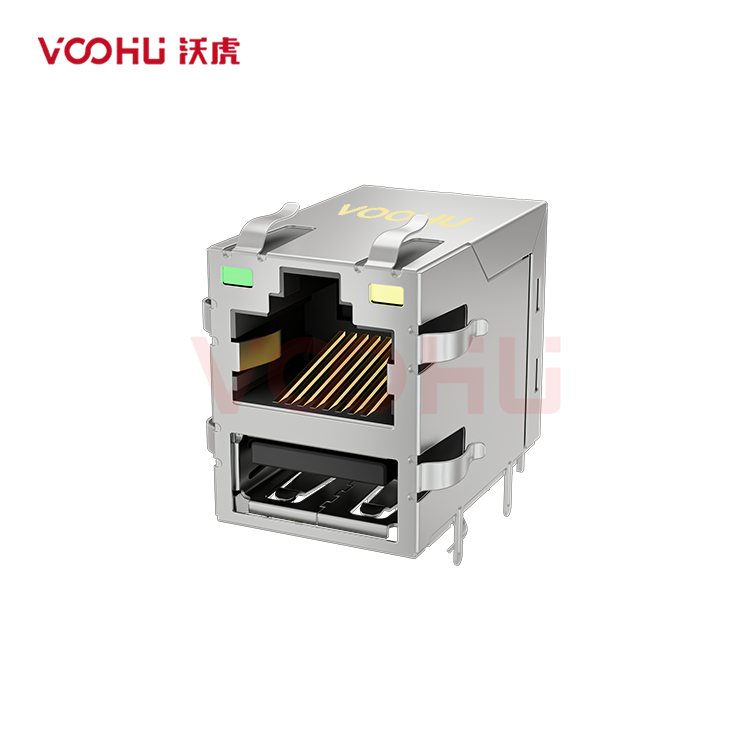

ネットワークコネクタ(RJ45/RJ11)

POE変圧器

チップLAN

Common mode choke for signal line（Signal Line CMC）

信号線用コモンモードチョーク（Signal Line CMC）

TVS/ESD

PHY

技術リソースと設計サポート

また、パッケージライブラリのダウンロード、データシートのダウンロード、参考回路設計資料、3D モデルのダウンロードなどを含む、専門的な技術サポートとドキュメントダウンロードサービスも提供しています。
技術的なサポートが必要な場合は、カスタマーサービスを追加するには下のボタンをクリックしてください or サンプルリクエストページにアクセスしてくださいフォームに記入します。できるだけ早く対応させていただきます。
テクニカルサポート電子メール: fae.thorne@voohu.cn 電話: +86 400-1048-018

お問い合わせ ›

品質認証

製造業者の資格、品質管理プロセスおよび製造プロセス基準の厳格な管理、各種認証や安全基準の遵守など、製品の品質を厳格に管理しています。現在、当社の製品は、ISO 9001、ISO 14001、CE、RoHS、REACH、ULなどの業界標準および主流の品質認証に準拠しています。
詳細については、こちらをご覧ください。ダウンロードセンター書類を入手するか、下のボタンをクリックしてカスタマーサービスを追加してください。できるだけ早く対応させていただきます。

お問い合わせ ›

見積もりまたはサンプルを入手する

サンプルテスト、大量購入、またはカスタマイズされたソリューションが必要な場合でも、当社の営業チームが迅速に対応します。
少量の注文の場合は、次のサイトで直接注文できます。VOOHUショップ。当社は、便利で効率的なプロセスで VAT 一般/特別請求書をサポートします。
技術サポートやサンプルリクエストについては、こちらまでお問い合わせください。下のボタンをクリックしてください顧客サービスを追加するため、またはサンプルリクエストページにアクセスしてくださいフォームに記入します。できるだけ早く対応させていただきます。
カスタマーサービス電子メール: Song.lei@voohu.cn 電話: +86 180 2130 1120

お問い合わせ ›

FAQ LANトランス：WHD20701G

WHD20701G のスルーホール PCB フットプリントを作成する場合、「20PIN、2.00 mm」のみに依存するのではなく、どの寸法を完全に使用する必要がありますか?

›

21.20 ± 0.50 mm × 10.00 ± 0.50 mm の本体、最大高さ 7.20 mm、ピンピッチ 2.00 mm、列間隔 7.62 mm、縦方向のピンスパン 18.00 ± 0.20 mm、推奨穴径 0.90 mm を使用します。「20PIN」はピンの数のみを表します。互換性のある穴の位置、列の間隔、またはボディのクリアランスを確立するものではありません。

デュアル-ポート WHD20701G の受信検査で両方のポートをカバーする必要があるのはなぜですか?

›

2 つのポートは 1 つのパッケージ内で独立した送信および受信磁気回路を維持するため、1 つのポートが完全なコンポーネントを表すことはできません。各ポートの検査では、1CT:1CT ±5% の巻線比、100 kHz、0.1 V、および 8 mA DC バイアスでの最小 350 μH の開路インダクタンス、最大 0.5 μH の漏れインダクタンス、および最大 1400 mΩ DC 抵抗がカバーされる場合があります。品質計画によってサンプリング率が決まります。

WHD20701Gのウェーブはんだ付けプロファイルを量産セットアップ条件に変換するにはどうすればよいですか?

›

3 つのステップで初期ウィンドウを確立します。 1. 100 ～ 110 °C で 60 ～ 90 秒間予熱を制御します。 2. ピークはんだ付けを 255 ～ 265 °C で 3 ～ 5 秒間制御します。 3. 実際の板厚、銅面積、キャリア条件下で熱電対を使用して再測定し、20 ピンすべてのはんだ充填とブリッジを検査します。プロファイルはコンポーネントの推奨事項です。はんだポットの設定値は、測定された接合温度に代わるものではありません。

VOOHU はどのような認定を取得していますか?

›

VOOHU は次のように認定されています。ISO 9001:2015そしてISO 14001:2015規格。当社の製品は以下に準拠していますRoHS, リーチ、そしてCE要件を満たし、世界市場向けに高品質、環境コンプライアンス、信頼性の高いパフォーマンスを保証します。

自分の用途に適した製品を素早く選択するにはどうすればよいですか?

›

を使用すると、最適な製品をすぐに特定できます。製品セレクター当社の Web サイトで、次のような主要な仕様に基づいて製品をフィルタリングします。データレート、パッケージタイプ、動作温度、定格電流。訪問することもできますソリューション 特定のアプリケーションに推奨される製品を探索するページ。

さらにサポートが必要な場合は、当社のテクニカルサポートチームがアプリケーションの要件を評価し、最適なソリューションを推奨します。
