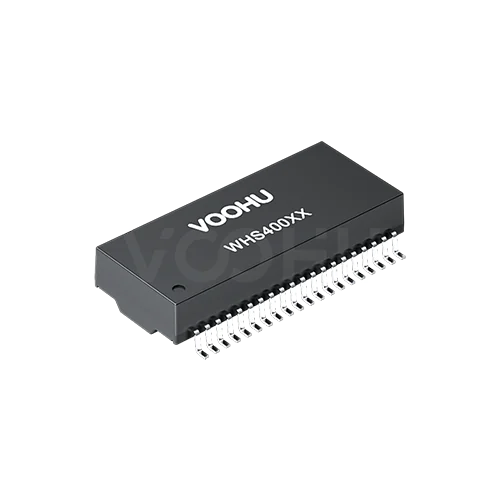

WHS40005TG Quad Ports SMD 10/100Base-TX PIN40 non-PoE LAN Transformer

Catégorie :Transformateur LAN

Clic gauche : Rotation - Clic droit : Panoramique - Défilement : Zoom

Fiche technique du produit

›

+ Ajouter à la demande

Disposition / paquet de PCB

›

Contactez-nous

›

Acheter en ligne

›

Paramètres du produit

Débit de données Base 10/100-TX

Méthode d'installation CMS

Ports Quatre ports

NIP 40

Emplacement 1,27 mm

Température de fonctionnement -40 jusqu'à +85 °C

Vt (V (RMS)) 1500

PoE non-PoE

Solution

Ethernet

SPE

CAN

RS485

LVDS

SPI isolé

PoE

Convertisseur Push-Pull

Produit recommandé

Connecteur réseau (RJ45/RJ11)

Transformateur POE

LAN À PUCE

Common mode choke for signal line（Signal Line CMC）

Self de mode commun pour la ligne de signal (ligne de signal CMC)

TVS/ESD

PHY

Ressources techniques et assistance à la conception

Nous fournissons également une assistance technique professionnelle et des services de téléchargement de documents, notamment : téléchargement de bibliothèques de packages, téléchargement de fiches techniques, matériaux de conception de circuits de référence, téléchargement de modèles 3D, etc.
Pour une assistance technique, veuillezcliquez sur le bouton ci-dessous pour ajouter le service client or visitez la page de demande d'échantillonpour remplir le formulaire. Nous vous servirons dans les plus brefs délais.
E-mail du support technique : fae.thorne@voohu.cn Téléphone : +86 400-1048-018

Contactez-nous ›

Certifications de qualité

Nous contrôlons strictement la qualité des produits, y compris un contrôle strict des qualifications du fabricant, des processus de contrôle de qualité et des normes de processus de production, ainsi que le respect de diverses certifications et normes de sécurité. Actuellement, nos produits sont conformes aux normes industrielles et aux certifications de qualité courantes, telles que ISO 9001, ISO 14001, CE, RoHS, REACH, UL, etc.
Pour plus de détails, veuillez visiter leCentre de téléchargementpour obtenir des documents ou cliquez sur le bouton ci-dessous pour ajouter le service client. Nous vous servirons dans les plus brefs délais.

Contactez-nous ›

Obtenez un devis ou des échantillons

Que vous ayez besoin de tests d'échantillons, d'achats en gros ou de solutions personnalisées, notre équipe commerciale vous répondra rapidement.
Pour les commandes de petits-volumes, vous pouvez passer des commandes directement surBoutique VOOHU. Nous prenons en charge les factures TVA générales/spéciales avec un processus pratique et efficace.
Pour une assistance technique ou des demandes d’échantillons, veuillezcliquez sur le bouton ci-dessouspour ajouter un service client ouvisitez la page de demande d'échantillonpour remplir le formulaire. Nous vous servirons dans les plus brefs délais.
Email du service client : song.lei@voohu.cn Téléphone : +86 180 2130 1120

Contactez-nous ›

FAQ Transformateur LAN : WHS40005TG

Dans une conception de commutateur à quatre ports utilisant WHS40005TG, les quatre canaux d'isolation 10/100BASE-T peuvent-ils être traités comme un seul réseau magnétique partagé ?

›

Non. WHS40005TG intègre quatre ports dans un boîtier CMS 40 broches, mais chaque port possède toujours ses propres enroulements de transmission et de réception et ses prises centrales dans le schéma. Acheminez chaque port vers ses broches PHY et côté câble correspondantes ; ne reliez pas les prises centrales entre les ports et n'échangez pas de paires différentielles entre les ports. Cela préserve la limite d'isolation et l'intégrité du signal de chaque port.

Que signifient les spécifications de diaphonie de 1-100 MHz et de rejet de mode commun du WHS40005TG pour une configuration de carte à quatre-ports ?

›

De 1 à 100 MHz, l'atténuation de diaphonie et la réjection du mode commun ont une amplitude d'au moins 30 dB, tandis que la perte d'insertion a une amplitude ne dépassant pas 1,1 dB. Les quatre groupes de paires différentielles doivent toujours être de longueur adaptée, étroitement couplés et tenus à l'écart des nœuds de commutation et d'alimentation. Ces limites de composants sont des critères d'acceptation pour le magnétisme lui-même ; ils ne remplacent pas les tests de tableau-niveau oculaire-diagramme, de retour-perte ou d'émissions rayonnées.

Lors de la création d'une empreinte PCB pour le WHS40005TG, quelles dimensions ne peuvent pas être déduites uniquement à partir de « 40 broches » et d'un « pas de 1,27 mm » ?

›

En plus du pas de broche de 1,27 mm, utilisez un corps de 28,00 ± 0,50 mm × 12,00 ± 0,50 mm, une hauteur de 5,70 ± 0,50 mm, une largeur hors tout de 16,00 ± 0,50 mm et une envergure de tampon/disposition de 24,13 ± 0,20 mm. Avant la production en série, vérifiez le placement par rapport au modèle de terrain recommandé et à la coplanarité des pièces réelles. Ne réutilisez pas l'empreinte d'un autre transformateur LAN 40PIN sans cette vérification.

Quelles certifications VOOHU détient-il ?

›

VOOHU est certifié pourISO 9001:2015etISO 14001:2015normes. Nos produits sont conformesRoHS, ATTEINDRE, etCEexigences, garantissant une qualité élevée, une conformité environnementale et des performances fiables pour les marchés mondiaux.

Comment puis-je sélectionner rapidement le produit adapté à mon application ?

›

Vous pouvez rapidement identifier le produit le plus adapté en utilisant leSélecteur de produitssur notre site Web pour filtrer les produits en fonction de spécifications clés telles quedébit de données, type de boîtier, température de fonctionnement et courant nominal. Vous pouvez également visiter notreSolutions pour explorer les produits recommandés pour votre application spécifique.

Si vous avez besoin d'une assistance supplémentaire, notre équipe d'assistance technique est disponible pour vous aider à évaluer les exigences de votre application et à recommander la solution la plus appropriée.
