VOOHU Electronics--RJ45 illuminated interface LED lamp position, polarity, VF/IF and PHY driver verification method

ニュース >

2026.8.21

VOOHU Electronics--RJ45 illuminated interface LED lamp position, polarity, VF/IF and PHY driver verification method

A customer encountered a peculiar issue while designing with the VOOHU SYT561188AB1A3DY1027 (an RJ45 connector with integrated LEDs): the network connection worked fine, but the LED behavior was incorrect—some LEDs failed to light up when they should have, while others illuminated when they shouldn't. After extensive troubleshooting, it was determined that the problem did not lie with the connector itself, but rather with a mismatch between the LED polarity and the PHY's strapping configuration.
デバッグプロセスが整理されました。皆さんのお役に立てれば幸いです。

まず、コネクタと PHY の両側の事実を明確にします。

VOOHU SYT561188AB1A3DY1027 を例に挙げます。

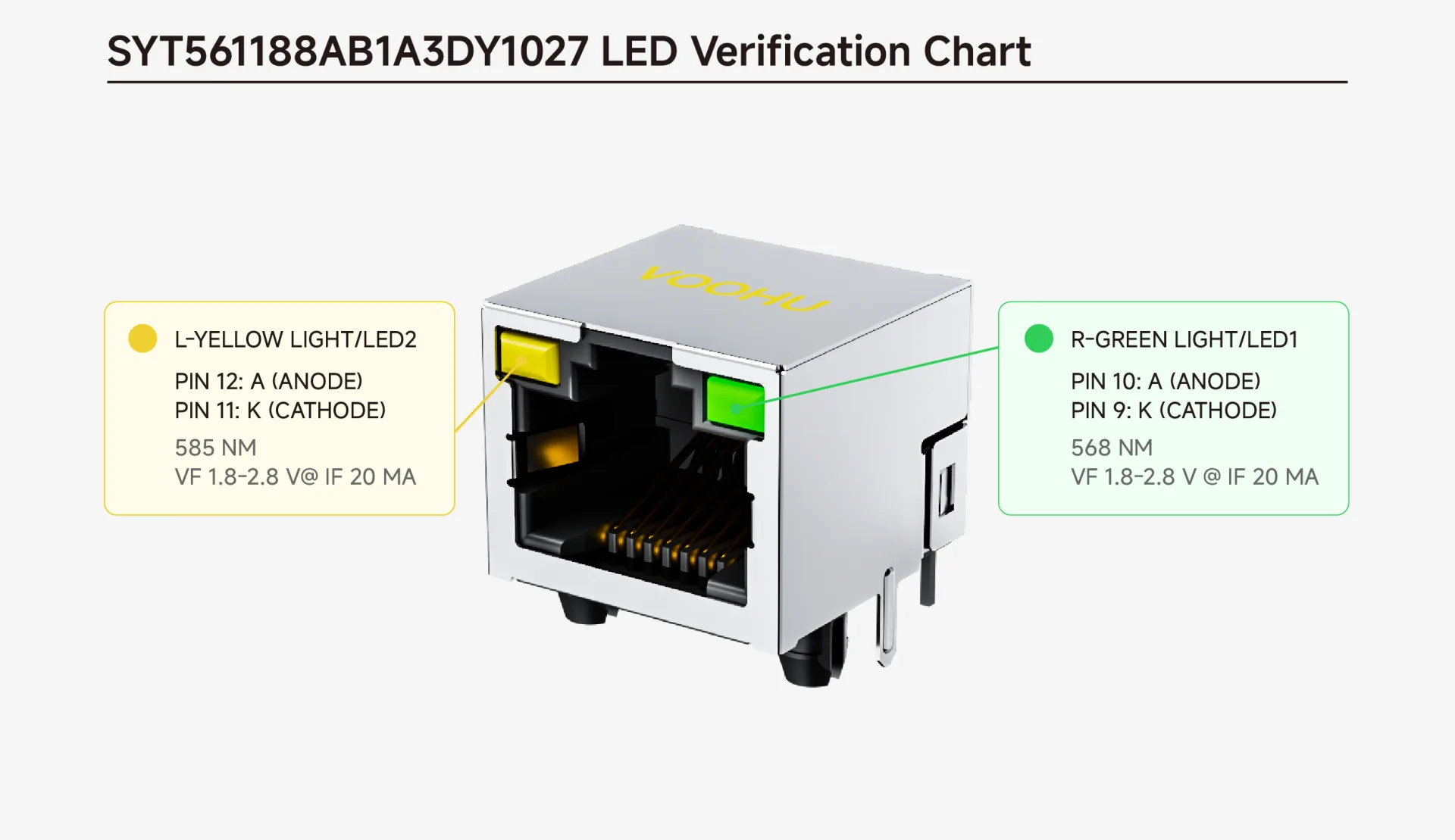

右側の緑色のライトは LED1、ピン 10 が A、ピン 9 が K、波長は 568nm、VF は 1.8 ~ 2.8V (IF=20mA) です。左側の黄色の光はLED2、ピン12がA、ピン11がK、波長は585nm、VFも1.8~2.8V(IF=20mA)です。
RJ45 illuminated interface_LED polarity check_PHY driver configuration

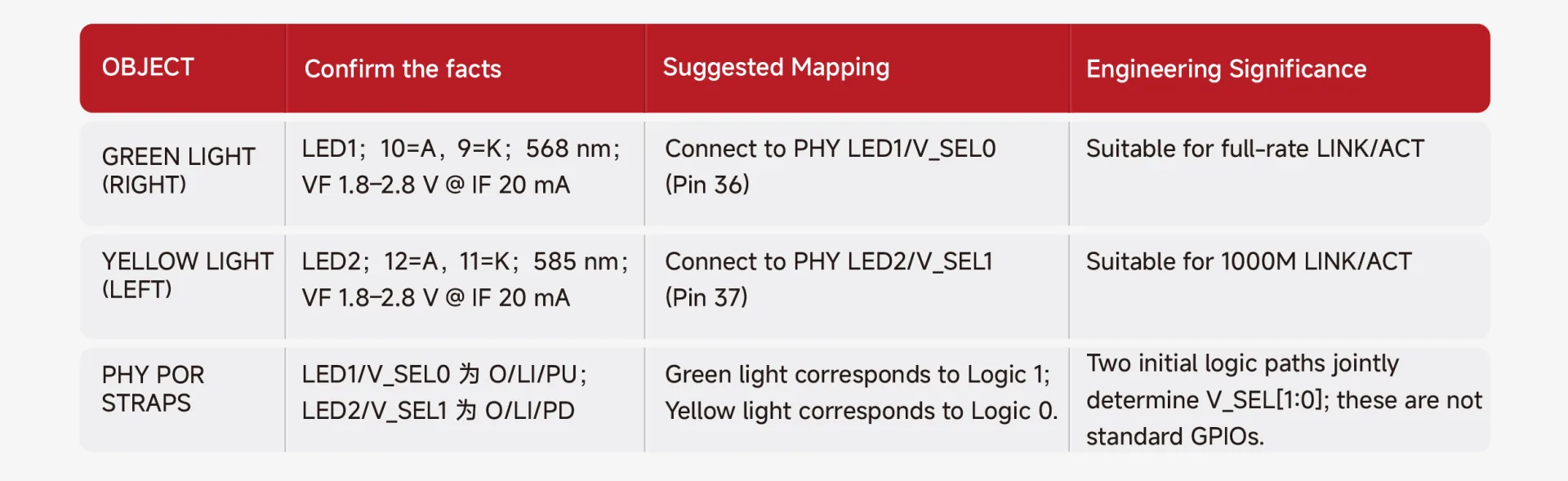

PHYはJinglue JL2201Bを使用し、LED1/V_SEL0はOD/内部プルアップ、LED2/V_SEL1はOD/内部プルダウンです。これら 2 つのピンは、電源投入時に V_SEL[1:0] のストラップ構成としても機能し、RGMII - の IO 電圧を直接決定します。通常の GPIO だけではありません。
推奨される接続方法は次のとおりです。緑色のライトはロジック 1 に対応する LED1/V_SEL0 に接続されます。黄色のライトは、ロジック 0 に対応する LED2/V_SEL1 に接続されています。このように、電源投入後の V_SEL はデフォルトで「01」になり、IODVDD=1.8V または 2.5V ソリューションに対応します。

推奨されるマッピングは、SYT561188AB1A3DY1027 および JL2201B の A/K 定義に基づくエンジニアリング ソリューションであり、量産前に回路図とプロトタイプによって確認する必要があります。
RJ45 illuminated interface_LED polarity check_PHY driver configuration

LED の接続方法は照明効果を決定するだけでなく、PHY の電源設定にも影響します。

Here’s where it’s easy to get stuck: the green light is Active Low, and the yellow light is Active High. If you connect them in the same direction, or just look at the labels of LED1/LED2 and swap the two pins of the PHY directly, the V_SEL logic will change when powering on. At this time, the LED may still be on, but the IO voltage of RGMII is no longer what the design expected - this kind of problem is the most troublesome to check.
RJ45 illuminated interface_LED polarity check_PHY driver configuration

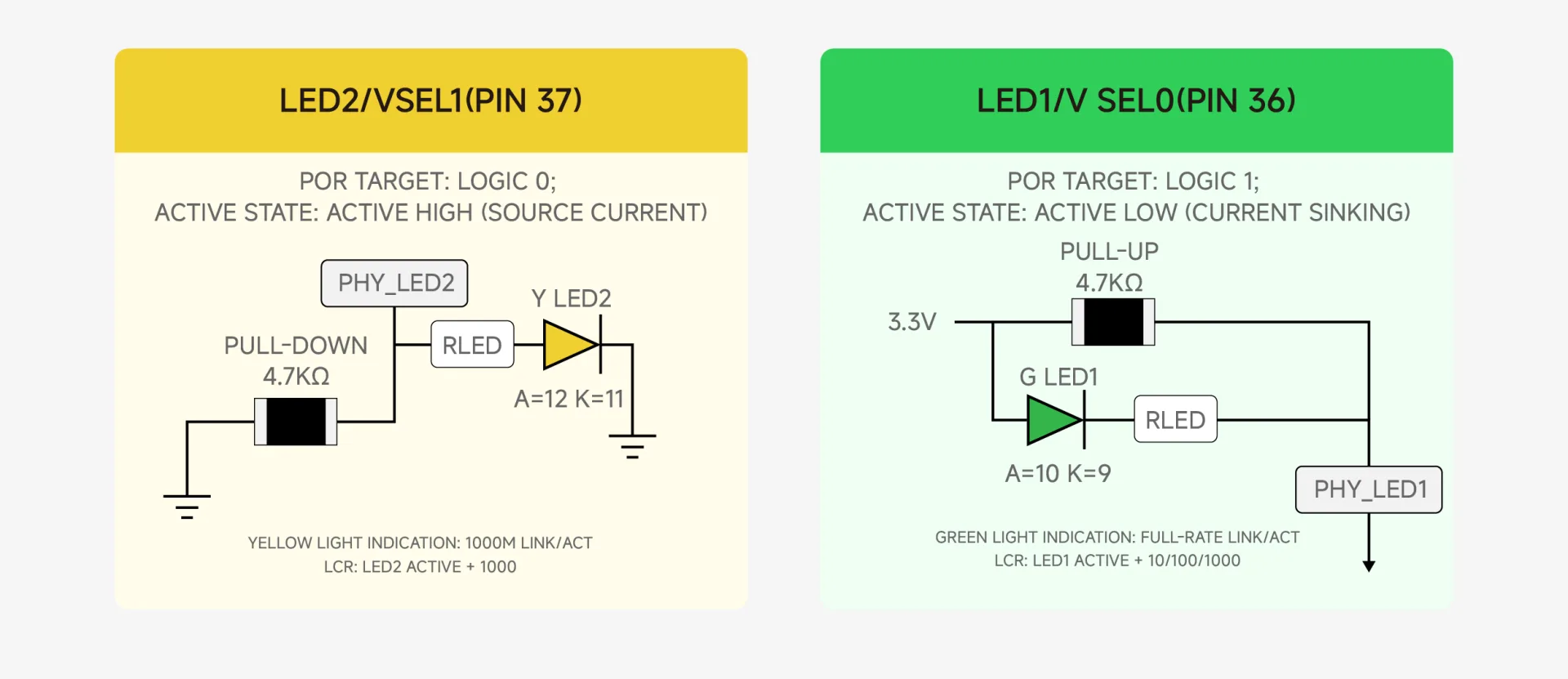

The reference path is drawn in the diagram topology: the green light goes to Logic 1 of LED1/V_SEL0, and the yellow light goes to Logic 0 of LED2/V_SEL1. 510Ω is not a universal resistance value, and different systems need to calculate it by themselves.

照明効果は「LINK/ACT」だけではありません。最初に LED モード A を選択し、次に各ライトの速度セットを定義する必要があります。
照明効果の設定は 2 つのステップに分かれています。
モードを選択し、各ライトの速度設定を定義します。

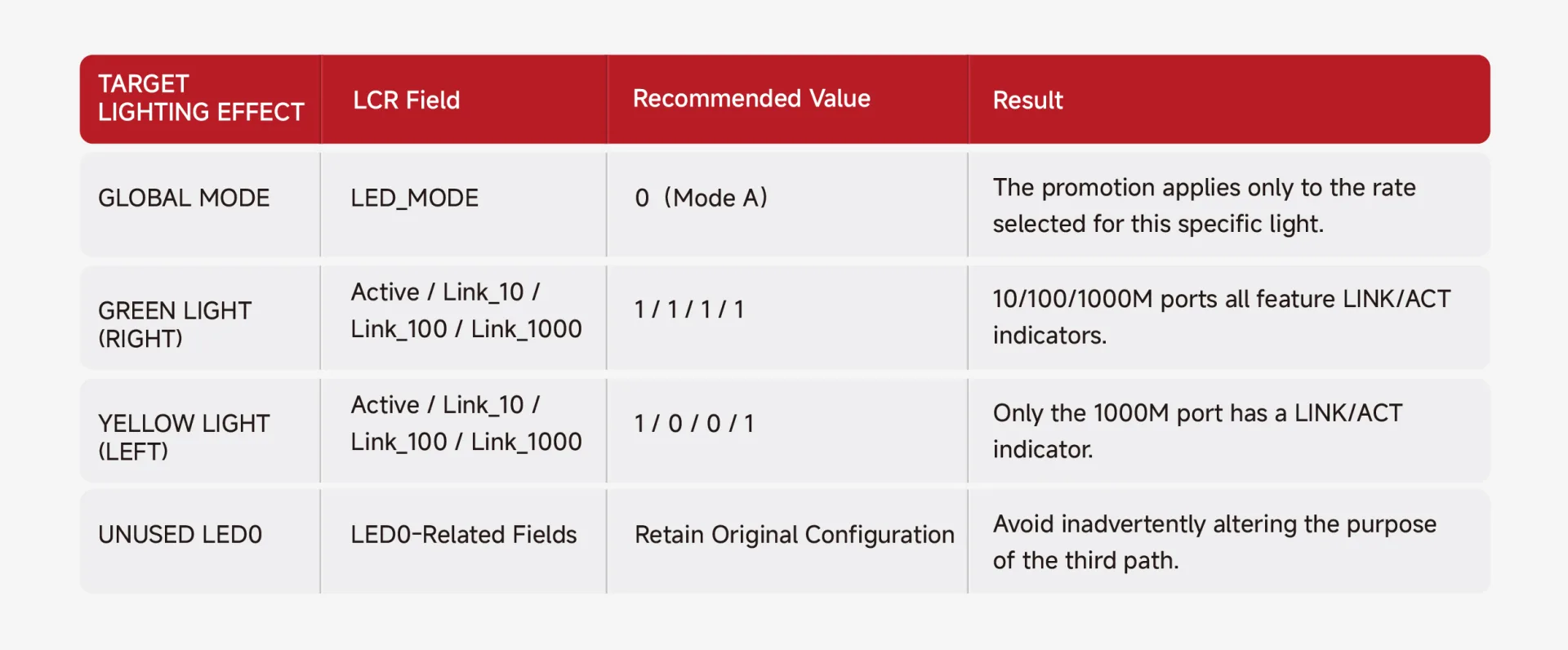

グローバル モードとして A (LED_MODE=0) を選択すると、各ライトのアクティビティ表示が独自の設定レートにのみバインドされ、相互に干渉しなくなります。
RJ45 illuminated interface_LED polarity check_PHY driver configuration
The green LED1 is configured as Active, Link_10, Link_100, and Link_1000, all of which are 1—that is, 10/100/1000M all perform LINK/ACT instructions. The yellow light LED2 is only set to 1 for Active and Link_1000, and is set to 0 for Link_10 and Link_100 - that is, it is only on when it is gigabit.

ボードの検証手順
1. 電源オフチェック A/K:
Use the diode scale to confirm that the green light 10=A, 9=K; the yellow light 12=A, 11=K, and check that the RLED and 4.7 kΩ network are not mirrored.

2. POR ロジックを確認します。
LED1/V_SEL0 がロジック 1、LED2/V_SEL1 がロジック 0 であることを確認します。ターゲット V_SEL=01 が IODVDD スキームと一致していることを確認してください。

3. 電源投入後、最初に PHY を読み取ります。
MDIO にアクセス可能で、Link/Speed ステータスが正常であることを確認し、LCR の現在値を読み出します。

4. 読み取り-変更-書き込みを実行します。
Use the diode scale to confirm that the green light 10=A, 9=K; the yellow light 12=A, 11=K, and check that the RLED and 4.7 kΩ network are not mirrored.

5.検証

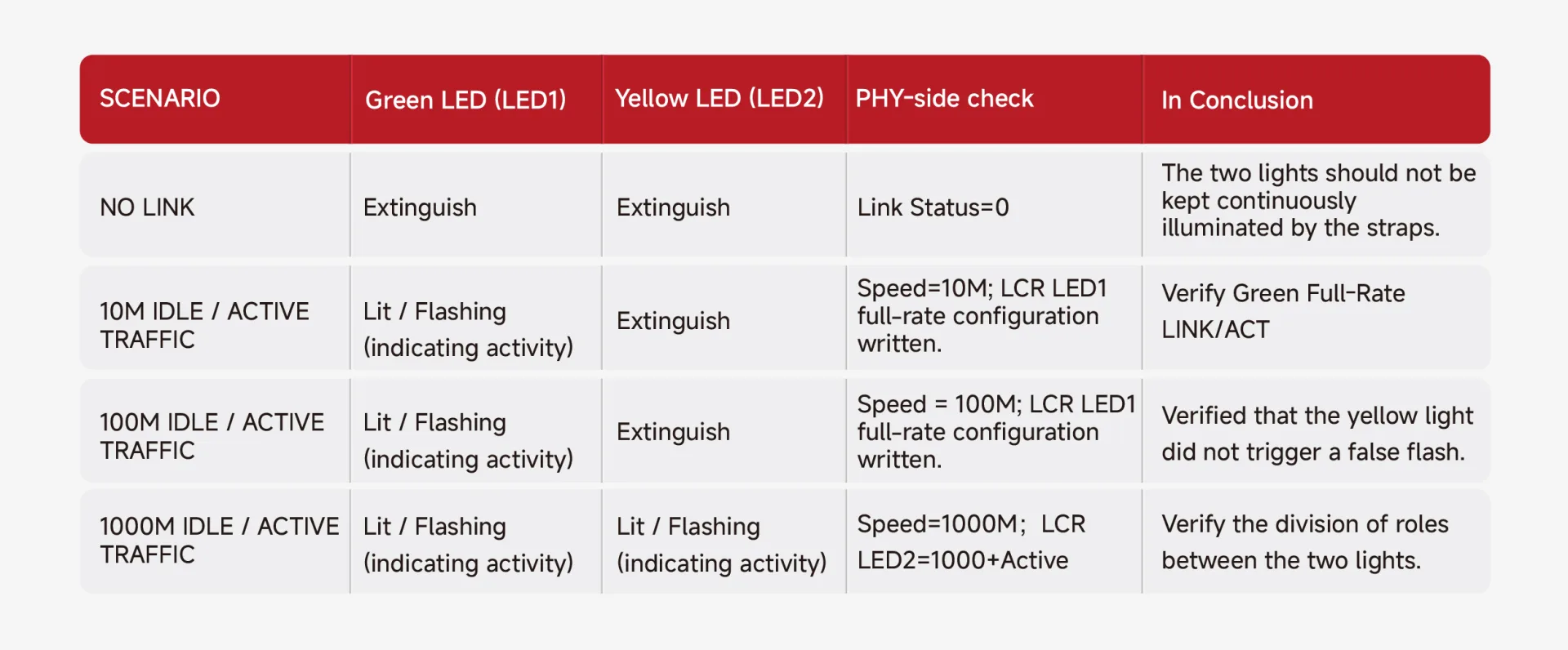

10/100/1000M およびアイドル/トラフィックの組み合わせに従って段階的に検証します。光量だけで合否を判断することはできません。

6. 実際の LED 電流と明るさを記録します。
オシロスコープまたはマルチメータのデータは、少なくとも常温、ターゲット電源、およびフルリンクトラフィックの下で保管してください。
RJ45 illuminated interface_LED polarity check_PHY driver configuration

よくある質問

Q: LED ランプの位置と点灯している RJ45 の極性を確認するにはどうすればよいですか?
A: VOOHU SYT561188AB1A3DY1027 を例にとると、緑色のライトは LED1、ピン 10 は A (アノード)、ピン 9 は K (カソード) です。黄色のライトは LED2、ピン 12 は A、ピン 11 は K です。確認するときは、マルチメータのダイオード レベルを使用します。赤ペンをA、黒ペンをKに接続すると点灯しますが、その逆の場合は点灯しません。照光式 RJ45 ピンのモデルが異なると、ピン定義が異なる場合があります。これは、対応する仕様に従って確認する必要があり、経験に基づいて適用することはできません。

Q: 照明付き RJ45 をボードに取り付けた後、ライトが点灯しません。トラブルシューティングはどこから始めればよいですか?
A: 次の順序で確認してください: ステップ 1. 電源をオフにした後、マルチメータのダイオード設定を使用して、A/K 極性が回路図と一致し、はんだ付けまたは錫接続がないことを確認します。 2 番目のステップは、電流制限抵抗の値が正しく、パスが損なわれていないことを確認することです。 3 番目のステップは、電源投入後に LED の両端の電圧を測定し、PHY ドライバ ピンが出力しているかどうかを判断することです (アクティブ Low/High の違いに注意してください)。 4 番目のステップは、MDIO が PHY レジスタを読み取ることができるかどうかをチェックし、PHY が正常に動作していることを確認することです。 5 番目のステップは、LCR レジスタの現在の値がターゲット設定と一致しているかどうかを確認することです。順番に調査することで、ほとんどの照明効果の問題の原因を見つけることができます。


Q: 照明付き RJ45 および PHY の LED 構成の量産中にどのような問題が発生する可能性がありますか?
A: The most common problem in the mass production stage is material consistency. For the same model of illuminated RJ45, the LED supplier may be changed in different production batches, and the VF or brightness will be different, which is directly reflected in the final lighting effect. It is recommended to confirm with the connector manufacturer whether there are any changes in LED parameters before mass production, and conduct sampling verification during the IQC process. VOOHU has strict batch control and factory testing for RJ45 models with lights such as SYT561188AB1A3DY1027, ensuring mass production consistency.
