WHD20601G デュアルポート DIP 10/100Base-TX PIN20 非-PoE LAN トランス

ホームページ / 製品

WHD20601G Dual Ports DIP 10/100Base-TX PIN20 non-PoE LAN Transformer

カテゴリ:LANトランス

左クリック: 回転 -右クリック: パン -スクロール: ズーム

オンラインで購入する

›

製品パラメータ

データレート 10/100 ベース-TX

設置方法ディップ

ポートデュアルポート

暗証番号 20

ピッチ 2.54mm

動作温度 0～70℃

Vt (V(RMS)) 1500

PoE 非-PoE

ソリューション

イーサネット

SPE

CAN

RS485

LVDS

絶縁SPI

PoE

プッシュ-プルコンバータ

お勧めの製品

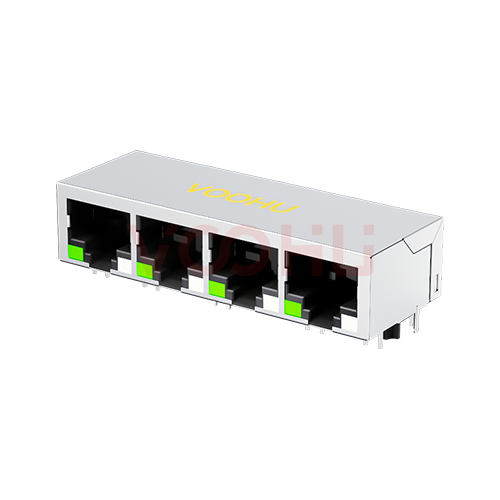

ネットワークコネクタ(RJ45/RJ11)

POE変圧器

チップLAN

Common mode choke for signal line（Signal Line CMC）

信号線用コモンモードチョーク（Signal Line CMC）

TVS/ESD

PHY

技術リソースと設計サポート

また、パッケージライブラリのダウンロード、データシートのダウンロード、参考回路設計資料、3D モデルのダウンロードなどを含む、専門的な技術サポートとドキュメントダウンロードサービスも提供しています。
技術的なサポートが必要な場合は、カスタマーサービスを追加するには下のボタンをクリックしてください or サンプルリクエストページにアクセスしてくださいフォームに記入します。できるだけ早く対応させていただきます。
テクニカルサポート電子メール: fae.thorne@voohu.cn 電話: +86 400-1048-018

お問い合わせ ›

品質認証

製造業者の資格、品質管理プロセスおよび製造プロセス基準の厳格な管理、各種認証や安全基準の遵守など、製品の品質を厳格に管理しています。現在、当社の製品は、ISO 9001、ISO 14001、CE、RoHS、REACH、ULなどの業界標準および主流の品質認証に準拠しています。
詳細については、こちらをご覧ください。ダウンロードセンター書類を入手するか、下のボタンをクリックしてカスタマーサービスを追加してください。できるだけ早く対応させていただきます。

お問い合わせ ›

見積もりまたはサンプルを入手する

サンプルテスト、大量購入、またはカスタマイズされたソリューションが必要な場合でも、当社の営業チームが迅速に対応します。
少量の注文の場合は、次のサイトで直接注文できます。VOOHUショップ。当社は、便利で効率的なプロセスで VAT 一般/特別請求書をサポートします。
技術サポートやサンプルリクエストについては、こちらまでお問い合わせください。下のボタンをクリックしてください顧客サービスを追加するため、またはサンプルリクエストページにアクセスしてくださいフォームに記入します。できるだけ早く対応させていただきます。
カスタマーサービス電子メール: Song.lei@voohu.cn 電話: +86 180 2130 1120

お問い合わせ ›

FAQ LANトランス：WHD20601G

WHD20601G を 0 °C 未満で起動する必要がある場合に、 -40 ～ +85 °C の保管範囲では不十分なのはなぜですか?

›

WHD20601G は 0 ～ +70 °C での動作が定格されています。 -40 ～ +85 °C は保管時の境界にすぎず、通電時の動作範囲に代わるものではありません。機器の電源投入または通信を 0 °C 未満で行う必要がある場合は、低温動作向けに明示的に定格されているモデルを選択し、回路図、PCB、およびリンクの検証を繰り返します。

WHD20601G の両方のポートの信号品質はポートレベルでどのように受け入れられるべきですか?

›

各ポートについて、1CT:1CT ±5% の巻線比、100 kHz、0.1 V、8 mA バイアスでの最小 350 μH の開路インダクタンス、および 1 ～ 100 MHz の最大 1.1 dB の挿入損失の大きさを確認します。クロストーク減衰とコモンモード除去はそれぞれ、1〜100MHzで少なくとも30dBの大きさを持たなければなりません。コンポーネントの制限を超えて、実装された各ポートで相互運用性、ビットエラー性能、EMC を個別に検証します。

WHD20601GのAC1500V、1mA、60秒の仕様は検査書にどのように記載すればよいですか？

›

これを巻線間の絶縁耐力試験と書きます。1 mA の漏れ電流制限で 1500 VAC を 60 秒間印加します。試験後に破壊はありません。これは連続動作電圧ではないため、ポートの安全分類に直接変換することはできません。検査仕様では、電圧のランプアップとランプダウン、サンプリング、および耐衝撃試験器の校正ステータスも定義する必要があります。

VOOHU はどのような認定を取得していますか?

›

VOOHU は次のように認定されています。ISO 9001:2015そしてISO 14001:2015規格。当社の製品は以下に準拠していますRoHS, リーチ、そしてCE要件を満たし、世界市場向けに高品質、環境コンプライアンス、信頼性の高いパフォーマンスを保証します。

自分の用途に適した製品を素早く選択するにはどうすればよいですか?

›

を使用すると、最適な製品をすぐに特定できます。製品セレクター当社の Web サイトで、次のような主要な仕様に基づいて製品をフィルタリングします。データレート、パッケージタイプ、動作温度、定格電流。訪問することもできますソリューション 特定のアプリケーションに推奨される製品を探索するページ。

さらにサポートが必要な場合は、当社のテクニカルサポートチームがアプリケーションの要件を評価し、最適なソリューションを推奨します。
