WHD72301G 5 ポート DIP 10/100Base-TX PIN72 非-PoE LAN トランス

ホームページ / 製品

WHD72301G Five Ports DIP 10/100Base-TX PIN72 non-PoE LAN Transformer

カテゴリ:LANトランス

左クリック: 回転 -右クリック: パン -スクロール: ズーム

オンラインで購入する

›

製品パラメータ

データレート 10/100 ベース-TX

設置方法ディップ

ポート 5つのポート

暗証番号 72

ピッチ 1.78mm

動作温度 0～70℃

Vt (V(RMS)) 1500

PoE 非-PoE

ソリューション

イーサネット

SPE

CAN

RS485

LVDS

絶縁SPI

PoE

プッシュ-プルコンバータ

お勧めの製品

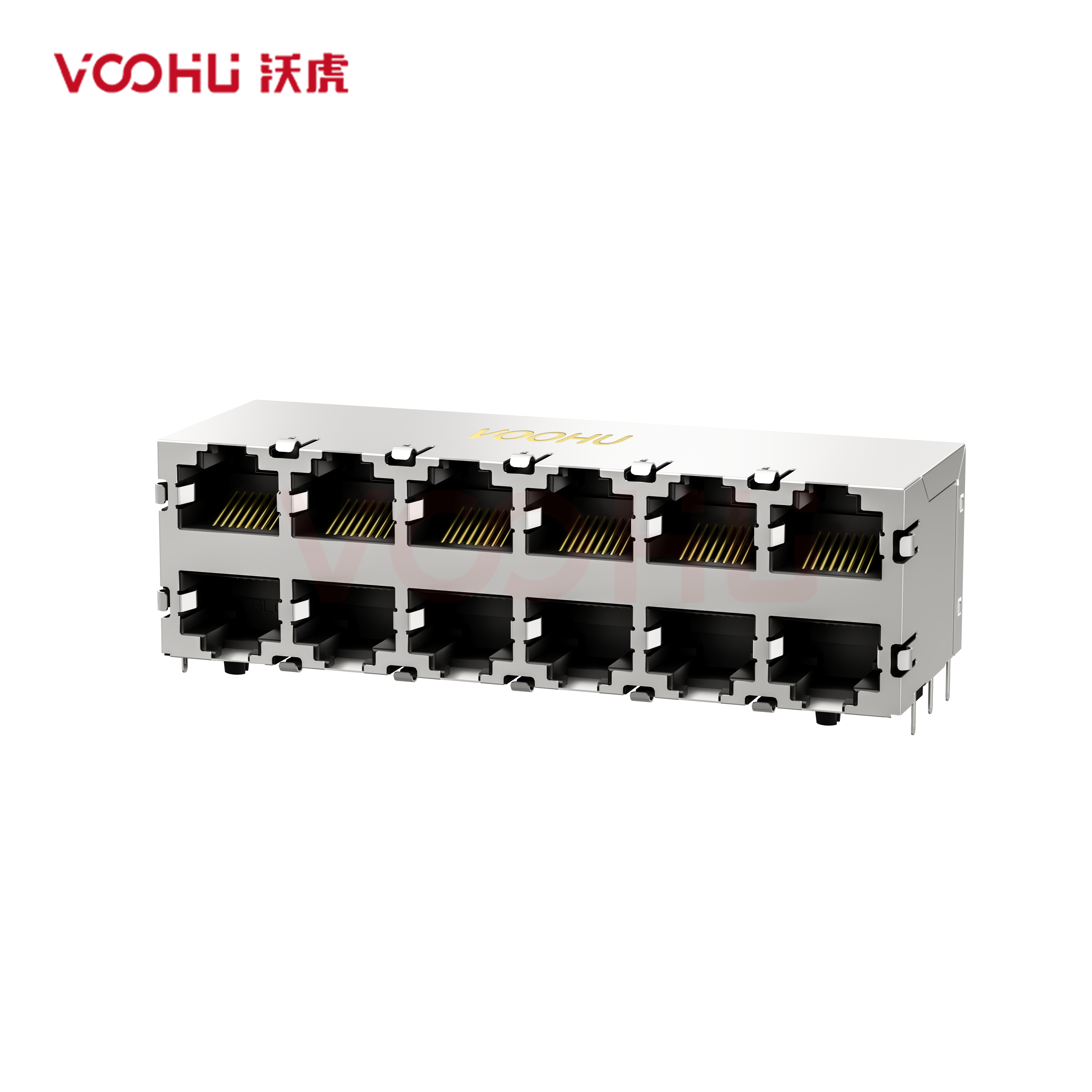

ネットワークコネクタ(RJ45/RJ11)

POE変圧器

チップLAN

Common mode choke for signal line（Signal Line CMC）

信号線用コモンモードチョーク（Signal Line CMC）

TVS/ESD

PHY

技術リソースと設計サポート

また、パッケージライブラリのダウンロード、データシートのダウンロード、参考回路設計資料、3D モデルのダウンロードなどを含む、専門的な技術サポートとドキュメントダウンロードサービスも提供しています。
技術的なサポートが必要な場合は、カスタマーサービスを追加するには下のボタンをクリックしてください or サンプルリクエストページにアクセスしてくださいフォームに記入します。できるだけ早く対応させていただきます。
テクニカルサポート電子メール: fae.thorne@voohu.cn 電話: +86 400-1048-018

お問い合わせ ›

品質認証

製造業者の資格、品質管理プロセスおよび製造プロセス基準の厳格な管理、各種認証や安全基準の遵守など、製品の品質を厳格に管理しています。現在、当社の製品は、ISO 9001、ISO 14001、CE、RoHS、REACH、ULなどの業界標準および主流の品質認証に準拠しています。
詳細については、こちらをご覧ください。ダウンロードセンター書類を入手するか、下のボタンをクリックしてカスタマーサービスを追加してください。できるだけ早く対応させていただきます。

お問い合わせ ›

見積もりまたはサンプルを入手する

サンプルテスト、大量購入、またはカスタマイズされたソリューションが必要な場合でも、当社の営業チームが迅速に対応します。
少量の注文の場合は、次のサイトで直接注文できます。VOOHUショップ。当社は、便利で効率的なプロセスで VAT 一般/特別請求書をサポートします。
技術サポートやサンプルリクエストについては、こちらまでお問い合わせください。下のボタンをクリックしてください顧客サービスを追加するため、またはサンプルリクエストページにアクセスしてくださいフォームに記入します。できるだけ早く対応させていただきます。
カスタマーサービス電子メール: Song.lei@voohu.cn 電話: +86 180 2130 1120

お問い合わせ ›

FAQ LANトランス：WHD72301G

WHD72301G の 5 つの統合ポートはスイッチのメインボードにどのように割り当てられるべきですか?

›

72PIN DIP パッケージには 5 つの独立したポートが統合されており、それぞれに独自の送信および受信巻線とセンタータップが付いています。回路図と PCB ネットをポートごとにペアにします。差動ペアを交換したり、ポート間でセンタータップを接続したりしないでください。生産テストと障害分離を簡素化するために、ポート番号付けは PHY チャネルとフロントパネルの RJ45 の順序にも一致する必要があります。

WHD72301G の 72PIN DIP パッケージのフットプリントを作成するときに最も見落とされやすい寸法はどれですか?

›

本体サイズは約65.70±0.50mm×6.50±0.50mm、最大高さ12.00mmです。ピンのピッチは 1.78 ± 0.20 mm、列間隔は 3.30 mm、推奨穴径は 0.90 mm、縦方向のピンスパンは 58.74 mm です。穴の位置に加えて、この長いコンポーネントの基板の曲げ、挿入サポート、および波の熱シャドウイングをチェックします。

WHD72301G の 255-265 °C、3-5 秒のウェーブ-はんだ付け条件はどのように使用すればよいですか?

›

100 ～ 110 °C で 60 ～ 90 秒間予熱するとともに、ピーク温度と持続時間を開始部品側のはんだ付けウィンドウとして使用します。生産ラインでは、基板の厚さ、銅面積、フラックス、コンベア速度に基づいて測定されたプロファイルを確立し、5 ポートパッケージのピン列全体のはんだ充填、ブリッジ、および熱衝撃を検査する必要があります。ピーク温度を設定するだけでは十分ではありません。

VOOHU はどのような認定を取得していますか?

›

VOOHU は次のように認定されています。ISO 9001:2015そしてISO 14001:2015規格。当社の製品は以下に準拠していますRoHS, リーチ、そしてCE要件を満たし、世界市場向けに高品質、環境コンプライアンス、信頼性の高いパフォーマンスを保証します。

自分の用途に適した製品を素早く選択するにはどうすればよいですか?

›

を使用すると、最適な製品をすぐに特定できます。製品セレクター当社の Web サイトで、次のような主要な仕様に基づいて製品をフィルタリングします。データレート、パッケージタイプ、動作温度、定格電流。訪問することもできますソリューション このページでは、特定のアプリケーションに推奨される製品を探索します。

さらにサポートが必要な場合は、当社のテクニカルサポートチームがアプリケーションの要件を評価し、最適なソリューションを推奨します。
