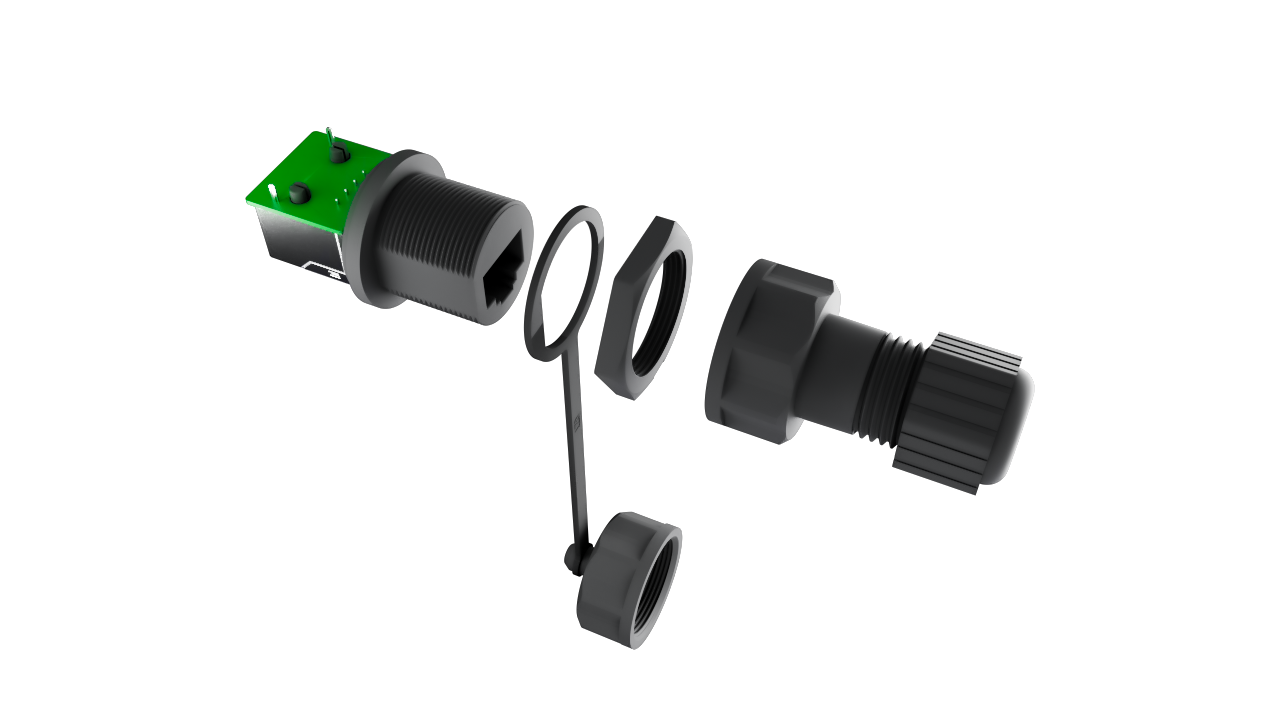

Vollständige Analyse des selbstsichernden RJ45-Steckers

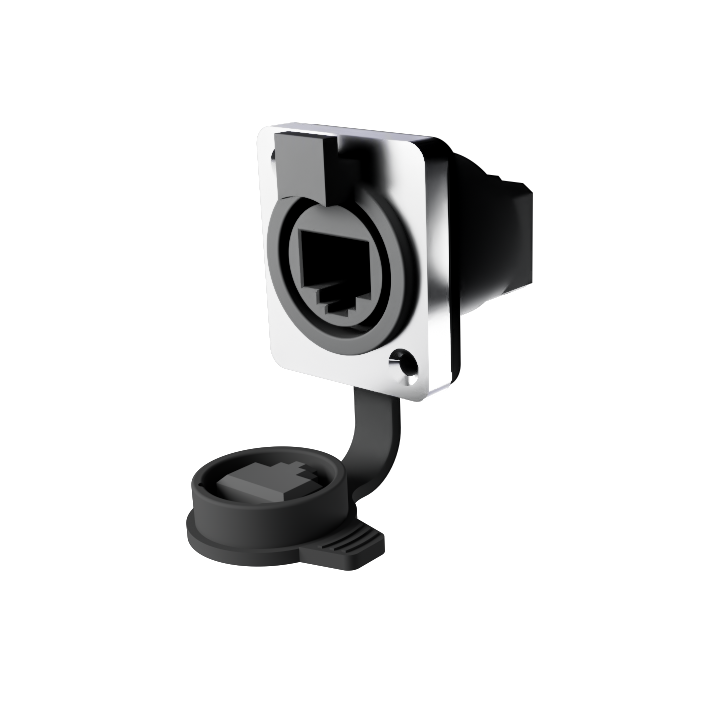

Was ist ein XLR-RJ45-Stecker?

Der XLR RJ45-Stecker ist ein Hybridstecker, der die mechanische Stabilität der XLR (XLR)-Schnittstelle mit der RJ45-Ethernet-Übertragungsfunktion kombiniert.
Es verfügt über ein kreisförmiges oder quasi-kreisförmiges Design und ist mit einem XLR-Verriegelungsmechanismus ausgestattet, um hochzuverlässige Verbindungen zu gewährleisten. Es eignet sich für raue Umgebungen, die Vibrationsschutz, Staubdichtigkeit, Wasserdichtigkeit und elektromagnetische Abschirmung erfordern.
Es unterstützt Hochgeschwindigkeitsdatenübertragung (z. B. Gigabit-Ethernet) und wird häufig in professionellen Audio- und Videogeräten, industrieller Automatisierung, Bühnenbeleuchtungssteuerung, Außenkommunikation und anderen Bereichen eingesetzt.

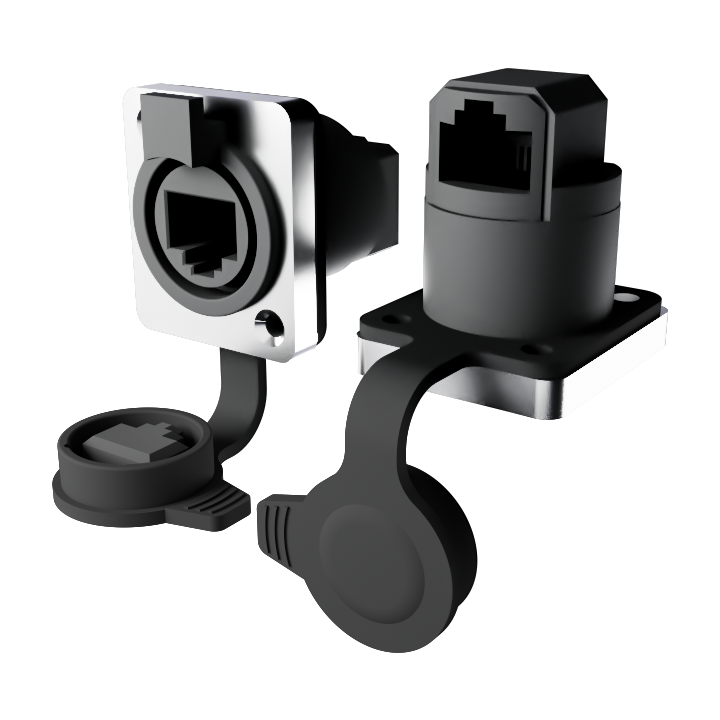

Komponenten des XLR-RJ45-Steckers

• XLR-RJ45-Stecker bestehen in der Regel aus folgenden Komponenten:



  Stecker (männlich)

  · Gehäuse: Metall oder hochfester technischer Kunststoff, der mechanischen Schutz und elektromagnetische Abschirmung bietet.

  ·Kontakte: 8-polige Kontakte aus vergoldeter Kupferlegierung, entsprechend der RJ45-Standardanordnung (T568A/B).

  ·Verriegelungsmechanismus: Riegelverriegelung/interner Kartentyp, um ein stabiles Einsetzen und Herausziehen zu gewährleisten.

  ·Dichtungen: Dichtungsringe aus Silikon oder Gummi, Schutzart IP67 und höher.

  ·Isolator: hochtemperaturbeständiger Kunststoff, isoliert Kontakte und sichert Kabel.



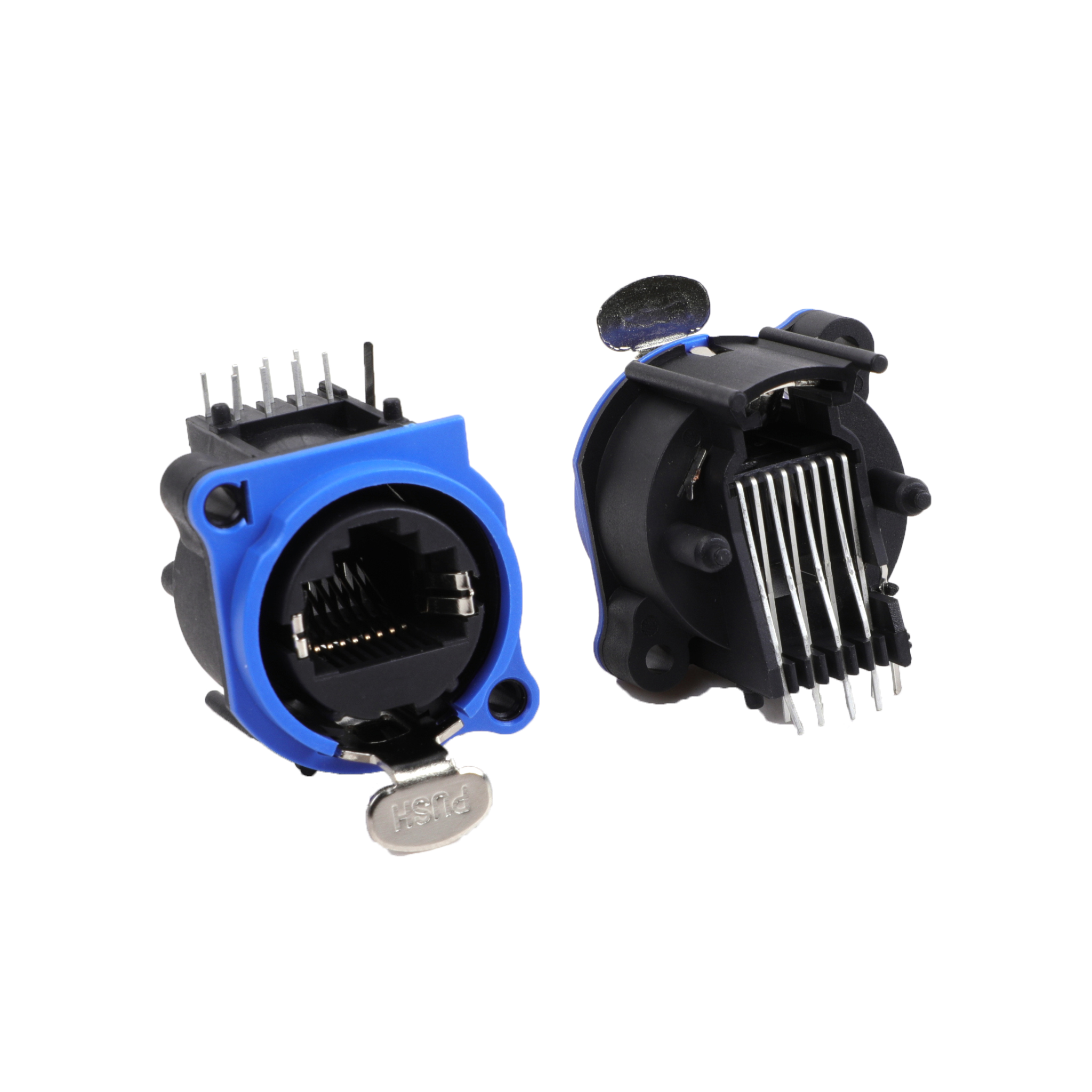

  Buchse (weiblich)

  1. ·Muschel

  Material: Aluminiumlegierung oder hochfester technischer Kunststoff (z. B. PBT), wobei sowohl geringes Gewicht als auch Schlagfestigkeit berücksichtigt werden.

  Abschirmungsdesign: Das Metallgehäuse verfügt über eine integrierte elektromagnetische Abschirmschicht, um externe EMI/RFI-Interferenzen zu reduzieren.

  ·Dichtungsstruktur:

  Silikon-/Gummi-Dichtungsring: Das mehrschichtige Dichtungsdesign gewährleistet wasser- und staubdichte Leistung.

  ​​​​​​Endkabel-Dichtungsmanschette: verhindert das Eindringen von Wasserdampf entlang des Kabels.

  2. ·Kontakte

  ​ ​ ​ ​ ​ Buchsentyp: Federbelastete vergoldete Kupferlegierungsbuchse (8P8C), die einen geringen Kontaktwiderstand gewährleistet.

  Anordnungsstandards: Entspricht den Verkabelungsspezifikationen T568A/B und unterstützt Direkt- oder Querverbindungen.

  ​ ​ ​ ​ PoE-kompatibel: Kontakte mit hoher Stromkapazität (z. B. dicke Vergoldung), unterstützen das PoE-Stromversorgungsprotokoll 802.3af/at/bt.

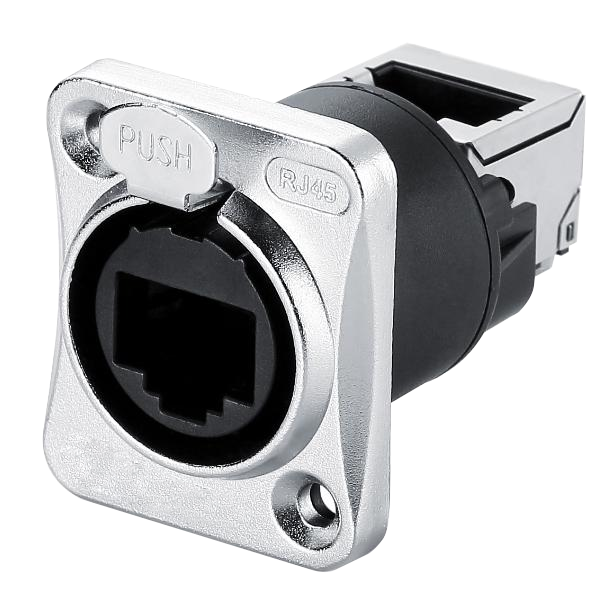

  3. ·Verriegelungsmechanismus

  ​ ​ ​ ​ ​Riegelschloss/Innenkartentyp, um ein stabiles Ein- und Ausstecken zu gewährleisten.

  Anti-Vibrations-Design:Das integrierte Design des selbsthemmenden Mechanismus und des Gehäuses reduziert den Einfluss von Vibrationen auf die Verbindungsstabilität durch das Prinzip der mechanischen Spannungsverteilung.

  4. ·Kabelbefestigungskomponenten

  Zugentlastungshülse: Metall- oder Kunststoffstruktur zur Vermeidung von Kabelverbiegungen und internen Lötstellenbrüchen.

  ​​​​​​​Zugmantel: Das Kabel wird mit Schrauben oder Klemmen befestigt, um einer größeren Zugkraft standzuhalten.





Vor- und Nachteile des XLR-RJ45-Steckers

Vorteile

·Hohe Zuverlässigkeit: XLR-Verriegelungsmechanismus und Dichtungsdesign, anpassbar an Vibrations-, Feuchtigkeits- und Staubumgebungen.

·Anti-elektromagnetische Interferenz (EMI): Das Metallgehäuse und die Abschirmschicht unterdrücken effektiv Signalstörungen und sind für die Hochfrequenz-Datenübertragung geeignet.

·Einfaches Ein- und Ausstecken und Haltbarkeit: Unterstützt häufiges Ein- und Ausstecken (Lebensdauer ≥1000 Mal), geeignet für mobile Szenarien wie Bühnenausrüstung.

· Kompatibilität: Die RJ45-Schnittstelle unterstützt Standard-Ethernet-Protokolle (wie Cat5e/Cat6/Cat7) und ist mit der PoE-Stromversorgung kompatibel.

Nachteile

· Größere Größe: Im Vergleich zum Standard-RJ45-Stecker nimmt das XLR-type-Design mehr Platz ein.

·Höhere Kosten: Das Metallgehäuse und die komplexe Struktur machen den Stückpreis höher als bei herkömmlichen Kunststoffverbindern.

Klassifizierung von XLR-RJ45-Anschlüssen

1. Klassifizierung nach Art des selbstsperrenden Mechanismus

·Klicken Sie auf Selbstverriegelung

Es rastet über eine Kunststoff-/Metallverriegelung in den Geräteanschluss ein und muss zum Lösen gedrückt werden.

Merkmale: Geringe Kosten, große Vielseitigkeit, geeignet für herkömmliche Netzwerkgeräte.

· Selbstverriegelnder Knopftyp (Twist Lock)

Lässt sich durch Drehen des Gewindes oder Knopfs am Gehäuse im Geräteanschluss verriegeln.

Merkmale: Hohe Zugfestigkeit, geeignet für Vibrationsumgebungen (z. B. Industrieanlagen).

·Knopftyp selbstsperrend

Integrierter Druckknopf, Sie müssen den Knopf drücken und zum Entriegeln herausziehen.

Merkmale: Einfach zu bedienen, verhindert versehentliches Berühren und Herunterfallen, geeignet für häufiges Ein- und Ausstecken.

2. Klassifizierung nach Installationsmethode

·Inline

Verbinden Sie beide Enden des Kabels direkt ohne Befestigung.

Eigenschaften: Flexibel und tragbar, geeignet für Jumper und temporäre Verkabelung.

·Panelmontage

              固定在设备面板或机箱上,通过螺丝/卡槽固定.

Eigenschaften: Hohe Stabilität, geeignet für dauerhafte Installation (z. B. Schalter, Industriecomputer).

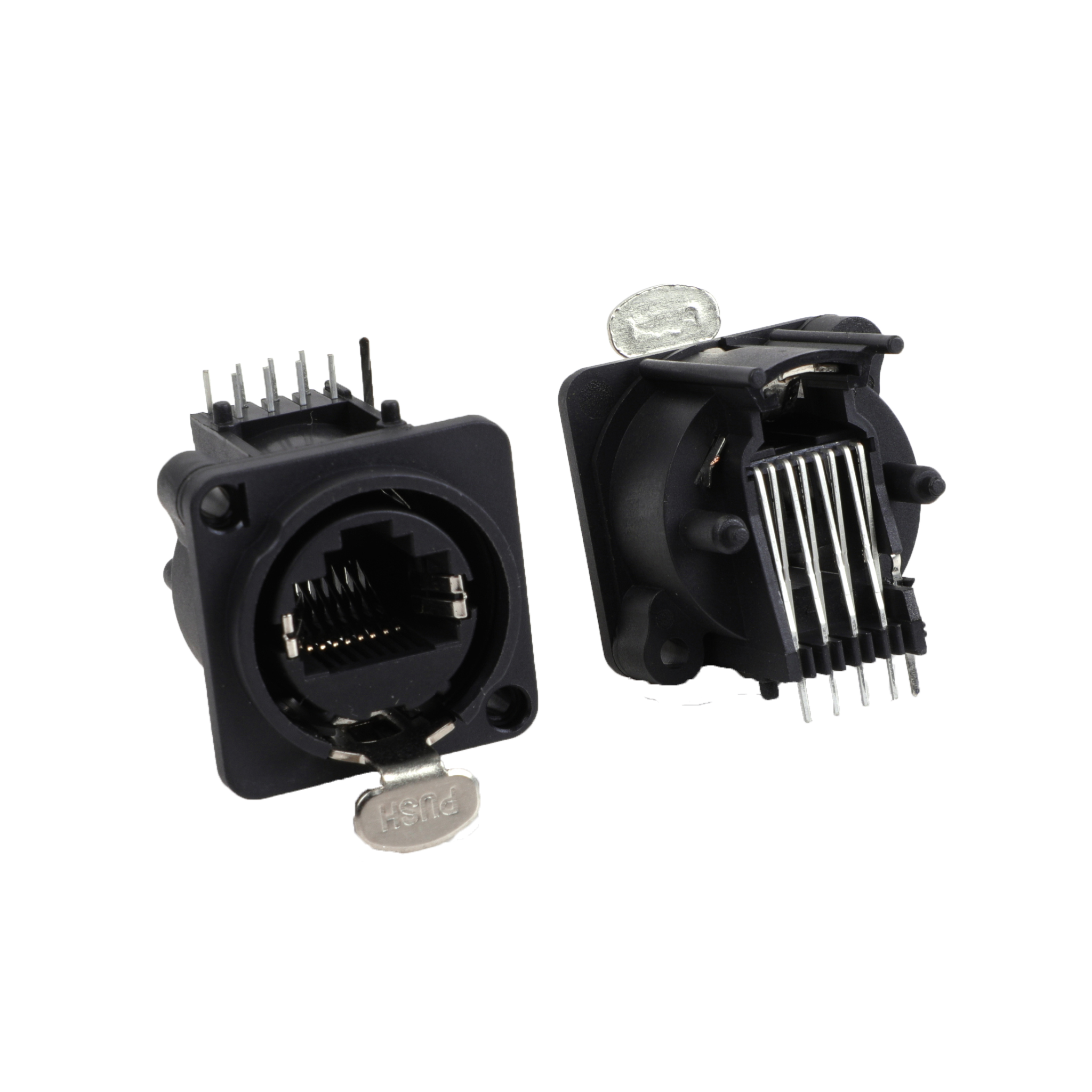

· Leiterplattenmontage (Board Mount)

              直接焊接在电路板上, 用于设备内部接口.

Eigenschaften: platzsparend, hohe Integration.

3. Klassifizierung nach Schalenmaterial

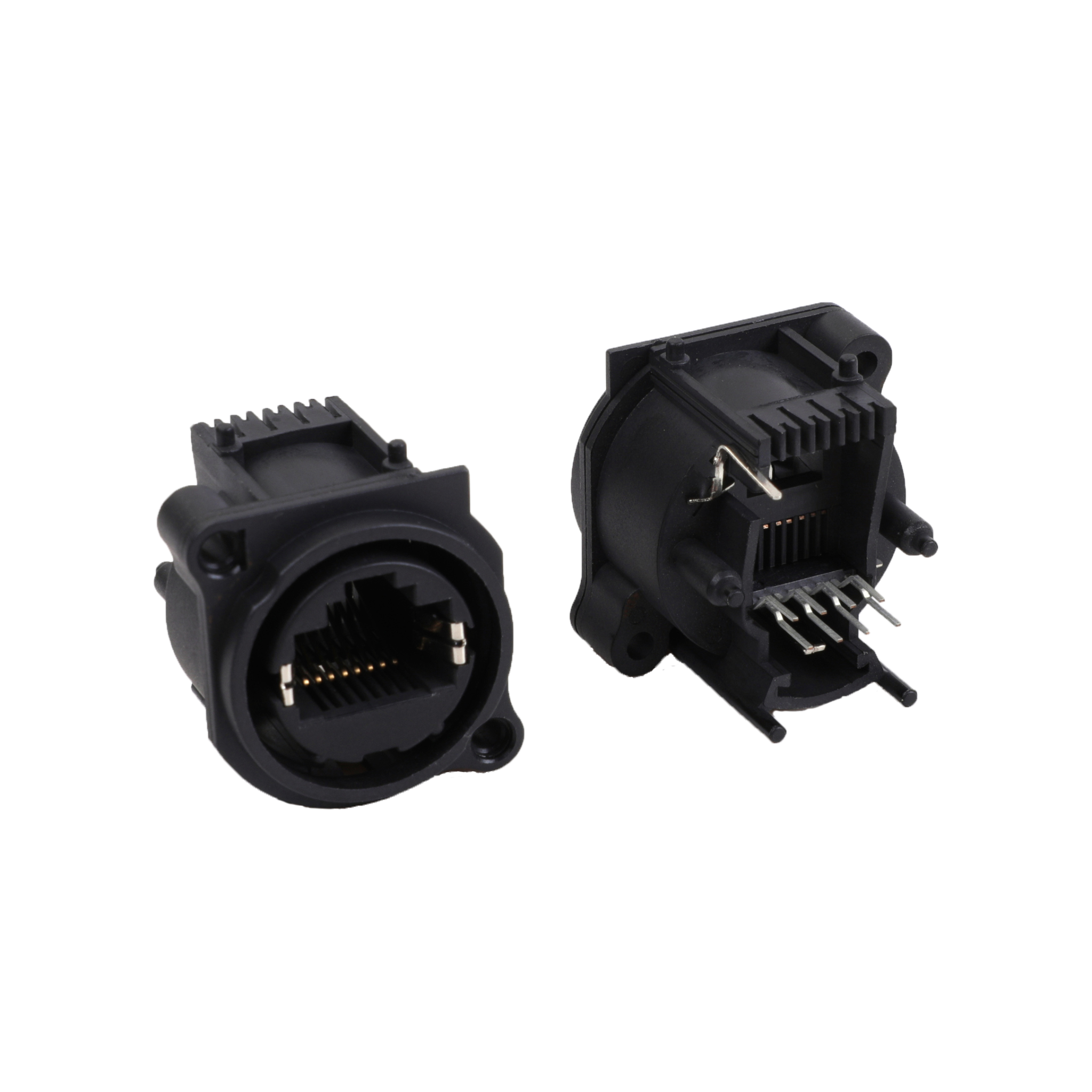

·Kunststoffschale

​ ​ ​ ​Leichtes Design, niedrige Kosten, geeignet für gewöhnliche gewerbliche Umgebungen.

·Metallgehäuse (abgeschirmter Typ)

​ ​ ​ ​ ​ Vollmetallgehäuse (z. B. Zinklegierung) für EMI-Abschirmung und Anti-Interferenz-Funktionen.

Eigenschaften: Geeignet für raue Industrie- und Außenumgebungen.

4. Nach Schutzstufe klassifiziert

·Allgemeiner Schutz (IP20)

              基础防尘, 无防水能力, 适合室内设备.

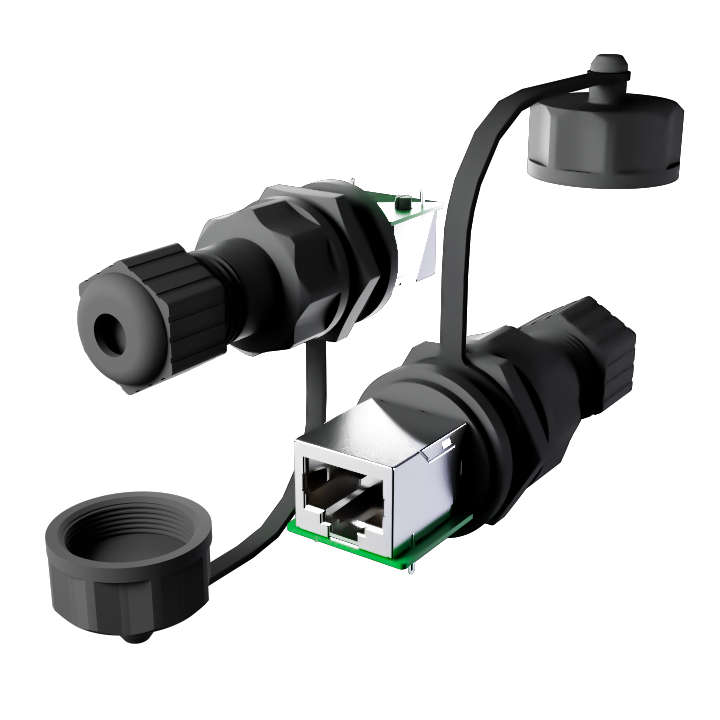

·Wasser- und staubdicht (IP65/IP67)

Silikon-Dichtungsring-Design, geeignet für den Außenbereich oder feuchte Umgebungen.

5. Geordnet nach Übertragungsleistung

·Cat5e/Cat6

Unterstützt Gigabit-Ethernet und unterscheidet zwischen ungeschirmten (UTP) und geschirmten (STP) Versionen.

·Cat6A/Cat7

Es unterstützt 10-Gigabit-Übertragung und ist in der Regel mit einem Metallschirmgehäuse und einem hochreinen Kupferkern ausgestattet.

Wie funktioniert der XLR-RJ45-Stecker?

Der XLR-RJ45-Stecker erreicht eine stabile Signalübertragung durch den folgenden Mechanismus:

·Elektrischer Anschluss: 8 vergoldete Kontakte bilden mit der Buchse einen niederohmigen Pfad und unterstützen so die differenzielle Signalübertragung zur Geräuschreduzierung.

·Mechanische Verriegelung: Dreipunktschnallen verriegeln Stecker und Buchse, um eine solide physische Verbindung zu gewährleisten und Vibrationen und Stößen zu widerstehen.

·Elektromagnetische Abschirmung: Das Metallgehäuse und die interne Abschirmschicht bilden einen Faradayschen Käfig, um externe elektromagnetische Störungen zu blockieren.

·Dichtungsschutz: Mehrschichtige Dichtungsringe verhindern das Eindringen von Wasser, Öl und Partikeln und gewährleisten so die Leistung in rauen Umgebungen.

Anwendungsszenarien des XLR-RJ45-Steckers

·Professionelles Audio- und Videosystem: integrierte Signalanbindung und Stromversorgung für Kameras, Mischpulte und Lichtpulte.

·Industrielle Automatisierung: Echtzeit-Datenübertragung und Steuerung von SPS, Sensoren und Robotern.

·Bühnen- und Aufführungsausrüstung: Mobilgeräteanbindung, Anti-Trampling und Anti-Pull.

·Basisstation für die Außenkommunikation: Wasserdichtes und korrosionsbeständiges Design, anpassbar an Umgebungen mit hohen Temperaturen und hoher Luftfeuchtigkeit.

Schienenverkehr: Ethernet-Verbindungen für Zugsteuerungssysteme und Bordunterhaltungsgeräte.

·Sicherheitsüberwachung: abgeschirmte Fernübertragung zwischen hochauflösenden Kameras und NVR.

So wählen Sie den richtigen XLR-RJ45-Stecker aus

·Elektrische Anforderungen

Übertragungsrate: Wählen Sie je nach Netzwerkanforderungen Cat5e (1 Gbit/s) oder Cat6A (10 Gbit/s).

​ ​ ​ ​ ​ ​ Stromanforderungen: Wenn Sie PoE (z. B. 802.3af/at) unterstützen müssen, wählen Sie ein Kontaktmaterial, das mit Hochstrom kompatibel ist.

·Umweltanpassung

Schutzstufe: Für Außenanwendungen ist IP67/IP68 erforderlich, für Industrieszenarien ist IP40 optional.

Temperaturbereich: -40℃~85℃ Das breite Temperaturmodell ist für extreme Klimazonen geeignet.

·Mechanische Eigenschaften

Lebensdauer beim Ein- und Ausstecken: Es wird empfohlen, bei Bühnengeräten ≥ 1000 Mal und bei Industriegeräten ≥ 1000 Mal zu betragen.

Vibrationsfestigkeit: Entspricht der Norm IEC 61373.

·Zertifizierung und Standards

Branchenzertifizierung: UL-, CE- und RoHS-Zertifizierung bestanden, um Sicherheit und Umweltschutz zu gewährleisten.

​ ​ ​ ​ Protokollkompatibilität: Unterstützt industrielle Ethernet-Protokolle (wie EtherNet/IP) oder Audio- und Videostandards (wie HDBaseT).

Zusammenfassung: Der XLR-RJ45-Stecker hat sich aufgrund seines robusten Designs, seines hohen Schutzniveaus und seiner Anti-Interferenz-Fähigkeit zu einer idealen Netzwerkverbindungslösung in komplexen Umgebungen entwickelt.
Benutzer müssen geeignete Modelle und Konfigurationen basierend auf spezifischen Anwendungsszenarien und umfassenden Faktoren wie elektrischer Leistung, Umgebungsanforderungen und mechanischer Festigkeit auswählen.
