WHS16002GM Transformateur LAN SMD 10/100Base à port unique - TX PIN16 non - Transformateur LAN PoE

Page d'accueil / Produits

WHS16002GM Single Port SMD 10/100Base-TX PIN16 non-PoE LAN Transformer

Catégorie :Transformateur LAN

Clic gauche : Rotation - Clic droit : Panoramique - Défilement : Zoom

Fiche technique du produit

›

+ Ajouter à la demande

Disposition / paquet de PCB

›

Contactez-nous

›

Paramètres du produit

Débit de données Base 10/100-TX

Méthode d'installation CMS

Ports Port unique

NIP 16

Emplacement 1,27 mm

Température de fonctionnement -55 jusqu'à +150 ℃

Vt (V (RMS)) 1500

PoE non-PoE

Solution

Ethernet

SPE

CAN

RS485

LVDS

SPI isolé

PoE

Convertisseur Push-Pull

Produit recommandé

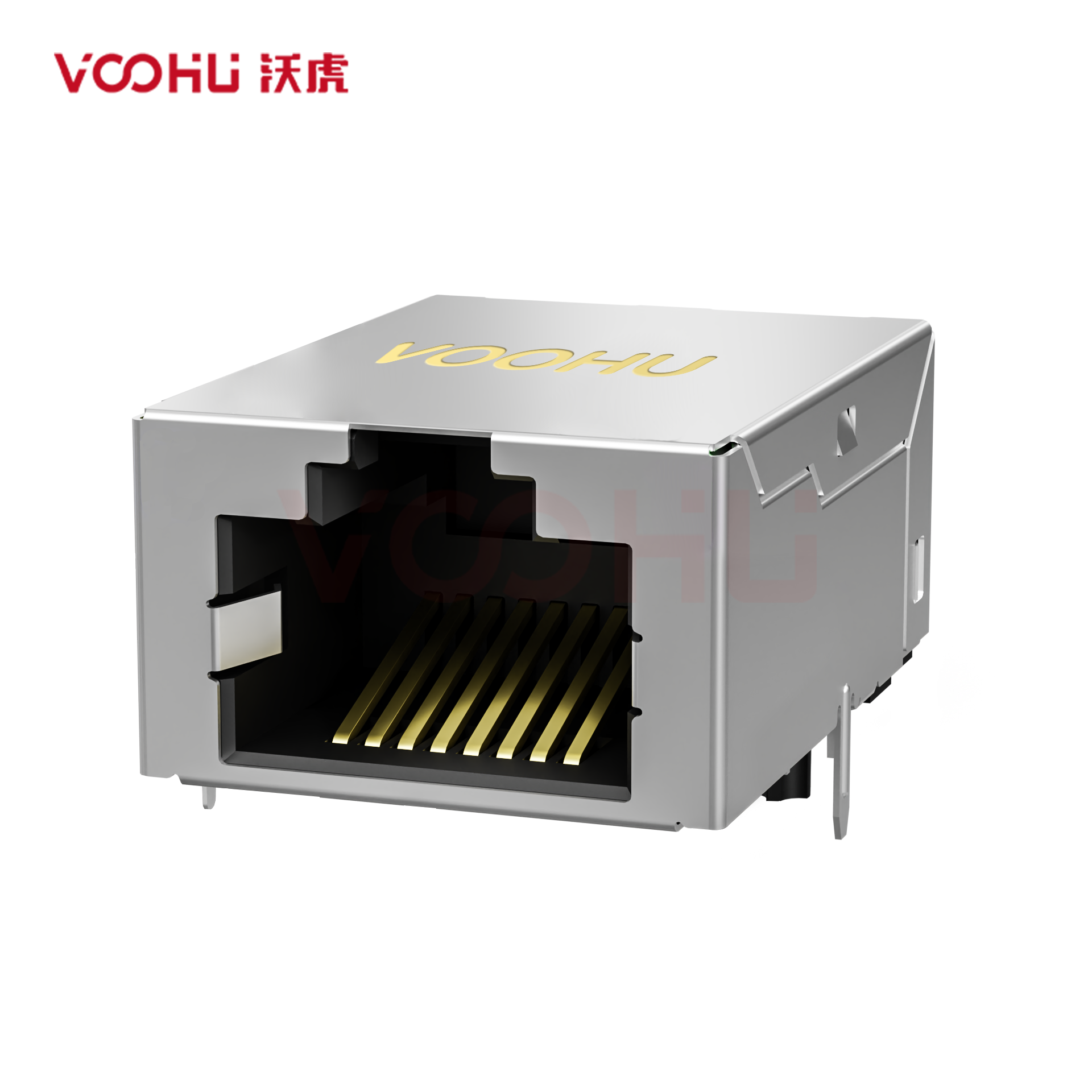

Connecteur réseau (RJ45/RJ11)

Transformateur POE

LAN À PUCE

Common mode choke for signal line（Signal Line CMC）

Self de mode commun pour la ligne de signal (ligne de signal CMC)

TVS/ESD

PHY

Ressources techniques et assistance à la conception

Nous fournissons également une assistance technique professionnelle et des services de téléchargement de documents, notamment : téléchargement de bibliothèques de packages, téléchargement de fiches techniques, matériaux de conception de circuits de référence, téléchargement de modèles 3D, etc.
Pour une assistance technique, veuillezcliquez sur le bouton ci-dessous pour ajouter le service client or visitez la page de demande d'échantillonpour remplir le formulaire. Nous vous servirons dans les plus brefs délais.
E-mail du support technique : fae.thorne@voohu.cn Téléphone : +86 400-1048-018

Contactez-nous ›

Certifications de qualité

Nous contrôlons strictement la qualité des produits, y compris un contrôle strict des qualifications du fabricant, des processus de contrôle de qualité et des normes de processus de production, ainsi que le respect de diverses certifications et normes de sécurité. Actuellement, nos produits sont conformes aux normes industrielles et aux certifications de qualité courantes, telles que ISO 9001, ISO 14001, CE, RoHS, REACH, UL, etc.
Pour plus de détails, veuillez visiter leCentre de téléchargementpour obtenir des documents ou cliquez sur le bouton ci-dessous pour ajouter le service client. Nous vous servirons dans les plus brefs délais.

Contactez-nous ›

Obtenez un devis ou des échantillons

Que vous ayez besoin de tests d'échantillons, d'achats en gros ou de solutions personnalisées, notre équipe commerciale vous répondra rapidement.
Pour les commandes de petits-volumes, vous pouvez passer des commandes directement surBoutique VOOHU. Nous prenons en charge les factures TVA générales/spéciales avec un processus pratique et efficace.
Pour une assistance technique ou des demandes d’échantillons, veuillezcliquez sur le bouton ci-dessouspour ajouter un service client ouvisitez la page de demande d'échantillonpour remplir le formulaire. Nous vous servirons dans les plus brefs délais.
Email du service client : song.lei@voohu.cn Téléphone : +86 180 2130 1120

Contactez-nous ›

FAQ Transformateur LAN : WHS16002GM

La plage de fonctionnement de -55 à +150 °C du WHS16002GM signifie-t-elle que l'ensemble de la liaison Ethernet peut fonctionner sur cette plage de températures ?

›

Non. La plage décrit uniquement la limite de température de fonctionnement du composant WHS16002GM. Le PHY, l'oscillateur, le connecteur, les matériaux du PCB, les joints de soudure et la conception thermique du boîtier doivent tous avoir des valeurs nominales appropriées. Aux températures extrêmes, vérifiez l'établissement de la liaison, les performances en matière d'erreur de bit, la perte de retour et la fiabilité des soudures après le cycle thermique.

Quel rôle la capacité d'enroulement maximale de 35 pF du WHS16002GM joue-t-elle dans le contrôle du bruit en mode commun ?

›

La capacité entre enroulements (Cww), mesurée à 100 kHz et 0,1 V, est limitée à 35 pF maximum. Il s'agit d'un paramètre au niveau du composant permettant d'évaluer le couplage en mode commun haute fréquence à travers la barrière d'isolation ; le contrôler permet de limiter une partie de ce chemin de couplage. Il ne garantit pas à lui seul les performances CEM, c'est pourquoi la stratégie d'isolement-terre, le blindage, la terminaison et la disposition du chemin de retour-mode commun doivent être conçus ensemble.

Le WHS16002GM peut-il être stocké dans les mêmes limites -55 à +150 °C utilisées pour le fonctionnement des composants ?

›

Non. La plage de fonctionnement du composant ne doit pas être utilisée comme plage de stockage pour l'emballage d'origine. Le stockage dans l'emballage d'origine est spécifié entre +10 et +40 °C ; -55 à +150 °C s'applique à la limite de température du composant non emballé lui-même. L'entrepôt doit toujours contrôler la température et l'humidité conformément aux exigences de protection contre l'humidité et gérer les périodes d'ouverture, de refermeture et d'utilisation indiquées sur l'étiquette de l'emballage.
